Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.
Connexion des dispositifs filaires
Configurations prises en charge
volets roulants
bouton anti-sabotage
dispositif filaire avec 15 types d'événements

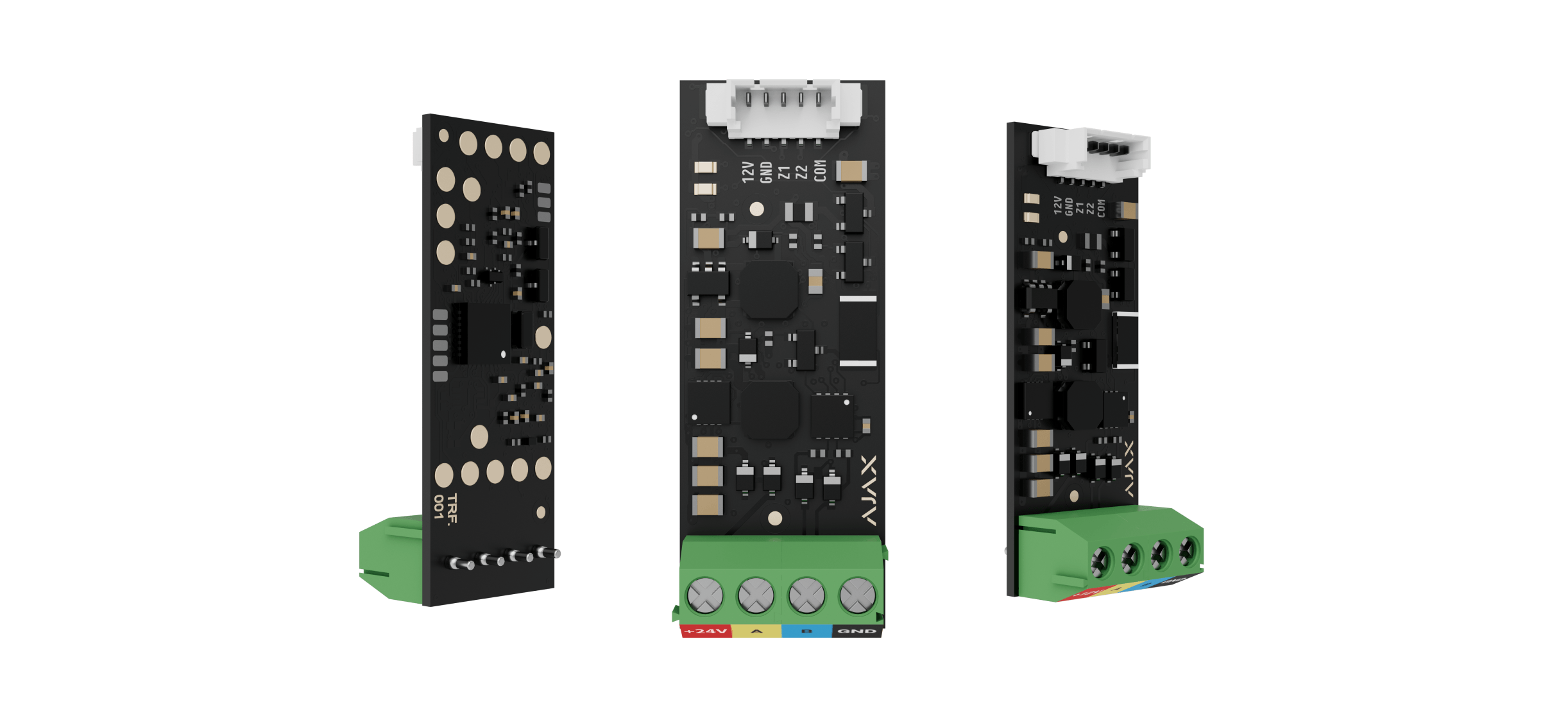

Broches du connecteur
12V : sortie d'alimentation pour un détecteur filaire
GND : mise à la terre
Z1–Z2 : entrées pour la connexion de dispositif filaire
COM : entrée commune pour connecter les contacts de signal d'un détecteur filaire
Superior Transmitter Fibra dispose de 2 entrées (Z1 et Z2) pour connecter le détecteur filaire en utilisant le schéma AATT (c.-à-d., Alarm Alarm Tamper Tamper).
Type de connexion
NO, NC, EOL, 2EOL, 3EOL
Avec une résistance EOL totale de 1 kΩ à 40 kΩ avec un incrément de 100 Ω.
Longueur du câble
jusqu'à 3 m
Lors de l'utilisation d'un câble de signal avec un conducteur en cuivre de 0,22 mm².
Modes de fonctionnement
impulsion, bistable
Types d'événements
15 types d'événements de dispositifs filaires
Alarme anti-sabotage
Intrusion
Incendie
Appeler les secours
Bouton de panique
Alarme de gaz
Dysfonctionnement
Fuite
Bris de glace
Haute température
Basse température
Masquage
Code de contrainte (ouverture)
Vibration (capteur sismique)
Personnalisé
Configuré par un PRO ou un utilisateur ayant des droits d'administration dans l'application Ajax.
Recommandations

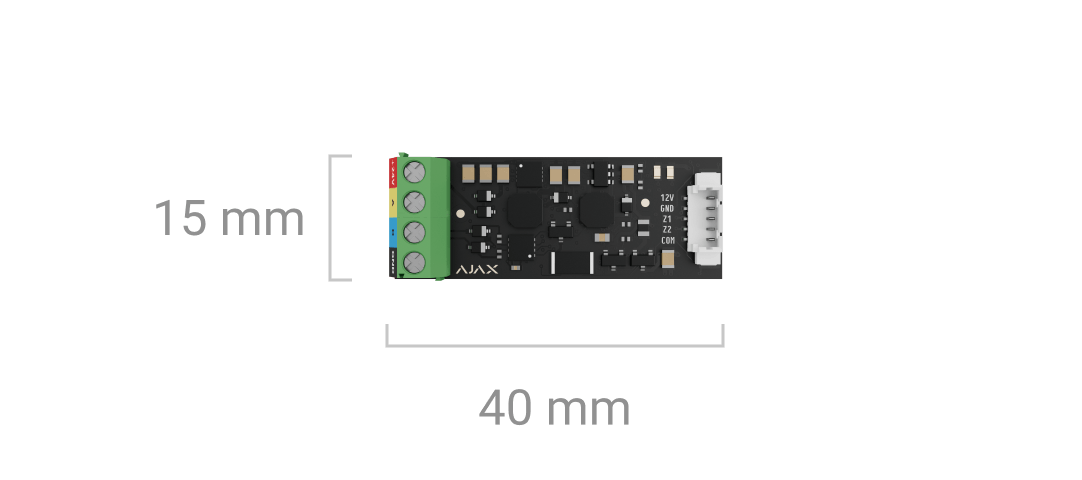

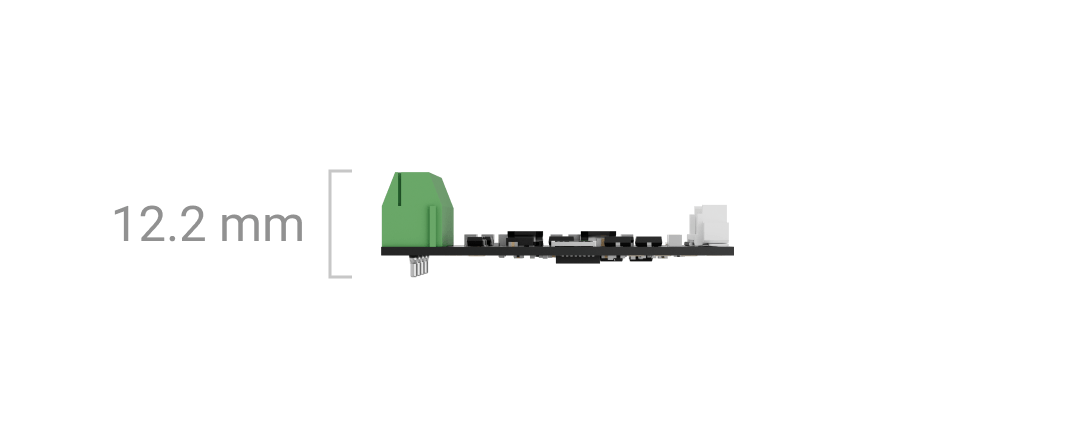

Superior Transmitter Fibra doit être installé à l'intérieur du boîtier du détecteur filaire. Le module nécessite un espace dont les dimensions minimales sont les suivantes : 40 × 15 × 12.2 mm
Protection contre le sabotage
Protection contre l'usurpation des données
authentification du dispositif
Détection instantanée de l'endommagement de la ligne
Valable pour les connexions EOL, 2EOL ou 3EOL.
Détection de perte de communication
après 36 s
Entre la centrale et le Superior Transmitter Fibra. Peut être modifiée dans les paramètres de la centrale.
