Specifiche

Outlet (basic) [type E]

Presa incorporata con messa a terra

Outlet (basic) [type E]

Componenti

Nucleo

OutletCore (basic) [type E]

OutletCore (basic) vertical [type E]

Coperchi

Tutti i coperchi sono composti da due elementi dello stesso colore: il pannello frontale e il coperchio di presa.

SoloCover (basic) [type E]

Si utilizza quando la presa incorporata viene installata come dispositivo separato.

SideCover (basic) [type E]

Si utilizza quando la presa incorporata viene installata a destra o a sinistra del set dei dispositivi.

CenterCover (basic) [type E]

Si utilizza quando la presa incorporata viene installata tra il set dei dispositivi.

Telai

Telai per due, tre, quattro e cinque prese incorporate e interruttori Ajax in qualsiasi combinazione*.

Frame (2 seats)

frame

Frame (3 seats)

frame

Frame (4 seats)

frame

Frame (5 seats)

frame

Frame (2 seats) vertical

frame

Frame (3 seats) vertical

frame

Frame (4 seats) vertical

frame

Frame (5 seats) vertical

frame

* Le combinazioni con le prese incorporate sono disponibili solo con orientamento orizzontale.

Configurazione

Presa incorporata singola

La presa Outlet (basic) [ type E ] viene installata come dispositivo separato.

Presa incorporata combinata

Outlet (basic) [type E] viene combinata come set con le prese incorporate intelligenti Ajax e/o gli interruttori LightSwitch. I dispositivi vengono installati nel telaio Frame uno vicino all'altro.

Colori del coperchio

Nero (Black)

RAL 9005

Grafite (Graphite)

RAL 7024

Bianco (White)

RAL 9003

Avorio (Ivory)

RAL 1013

Grigio nebbia (Fog)

RAL 7047

Grigio ostrica (Oyster)

RAL 9002

Grigio (Grey)

RAL 7004

Oliva (Olive)

RAL 7044

I colori RAL riportati di seguito rappresentano un'approssimazione del colore reale. Tuttavia, possono differire leggermente, quindi si prega di utilizzarli solo come guida per la scelta del colore.

Suggerimenti

Il dispositivo è progettato per l'uso in ambienti interni.
Il dispositivo deve essere installato da un elettricista professionista.

Alimentazione

Tensione di alimentazione

250 V~, 50/60 Hz

Corrente di carico massima

16 A

Potenza di uscita

fino a 3,6 kW (carico resistivo a 250 V~)

Classe di protezione contro le scosse elettriche

Classe I (con terminale di messa a terra)

Parametri operativi

Temperature di funzionamento

da –10 °C a +40 °C

Umidità massima ammissibile

fino al 75% senza condensa

Classe di protezione

IP20

Dimensioni

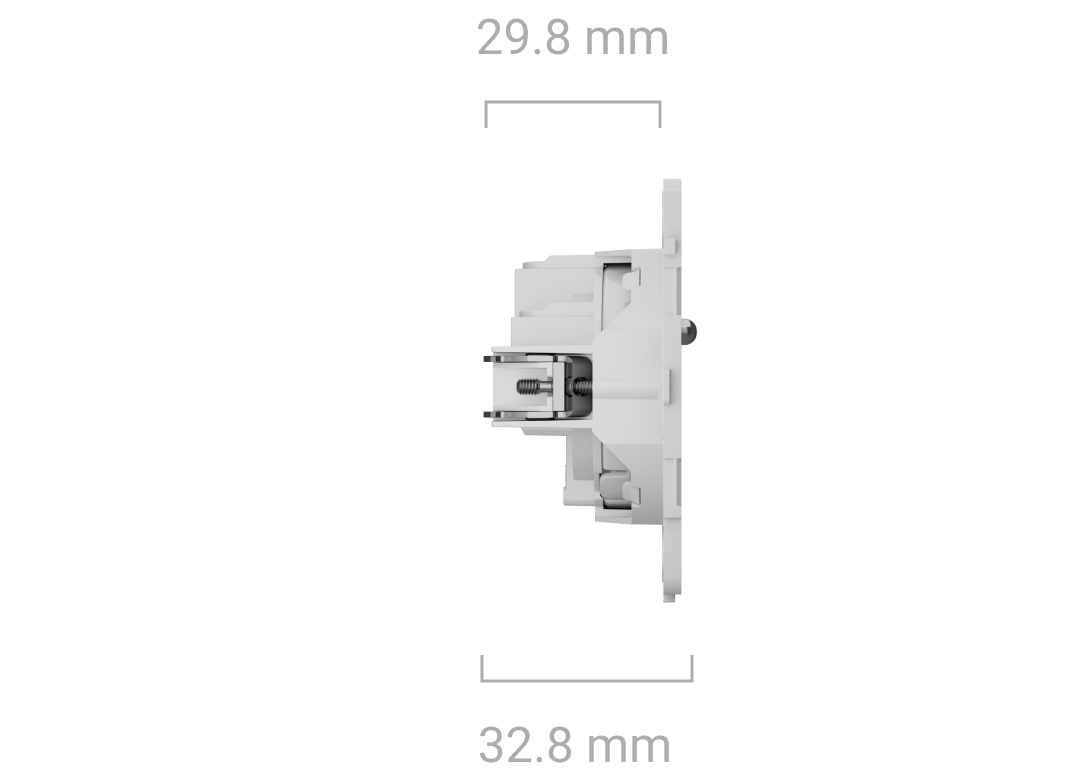

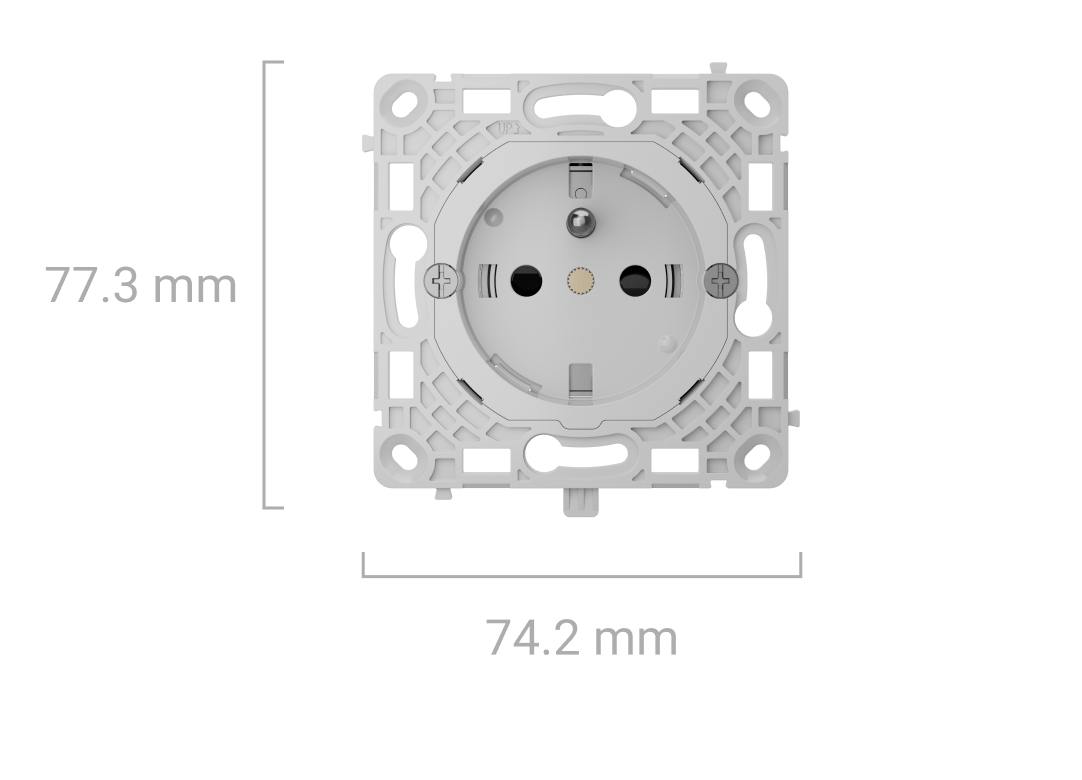

OutletCore (basic) [type E]

77,3 × 74,2 × 32,8 mm

ttx
ttx

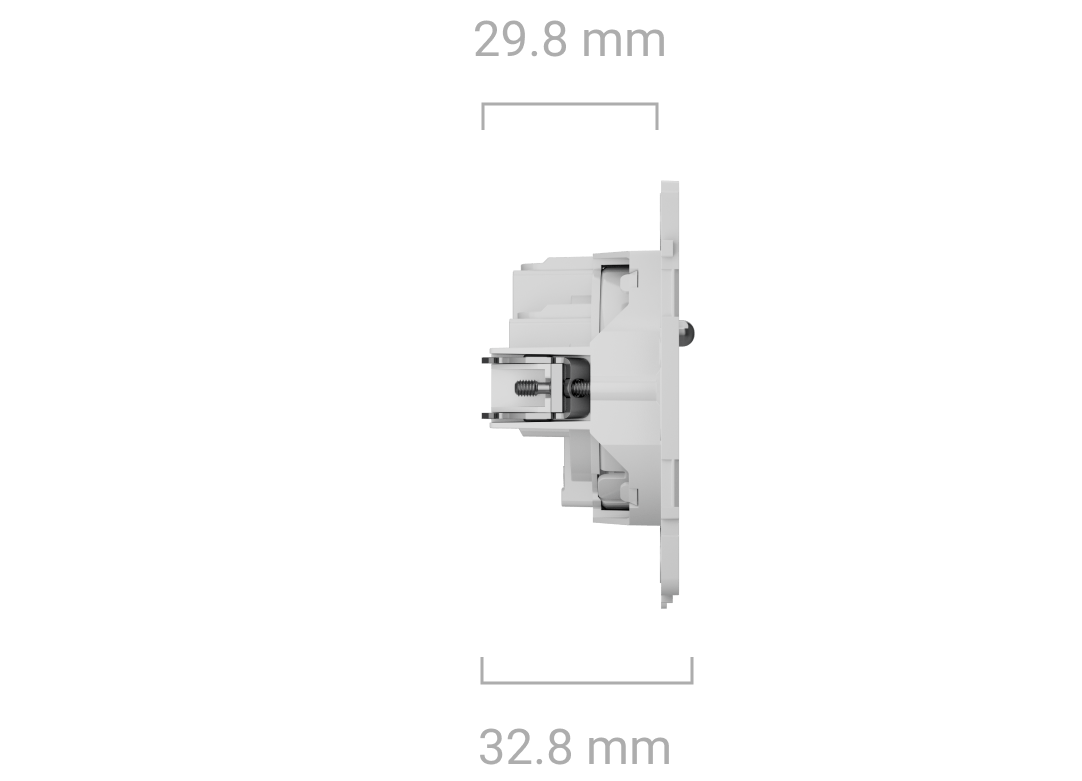

OutletCore (basic) vertical [type E]

74,2 × 74,5 × 32,8 mm

ttx
ttx

SoloCover (basic) [type E]

pannello frontale: 82,3 × 82,3 × 9,2 mm

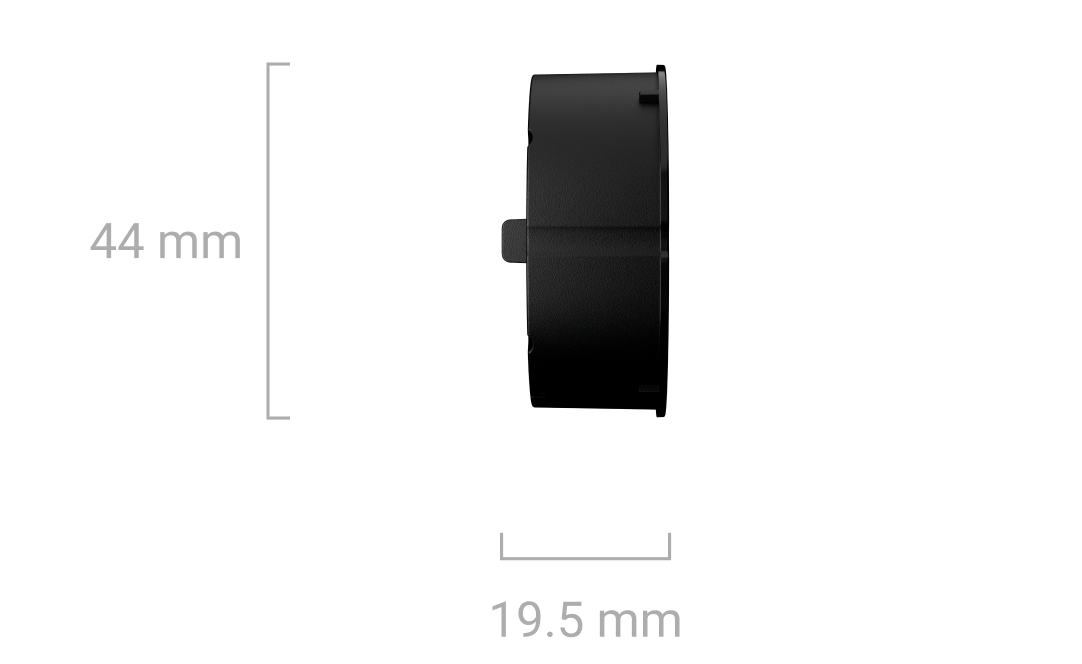

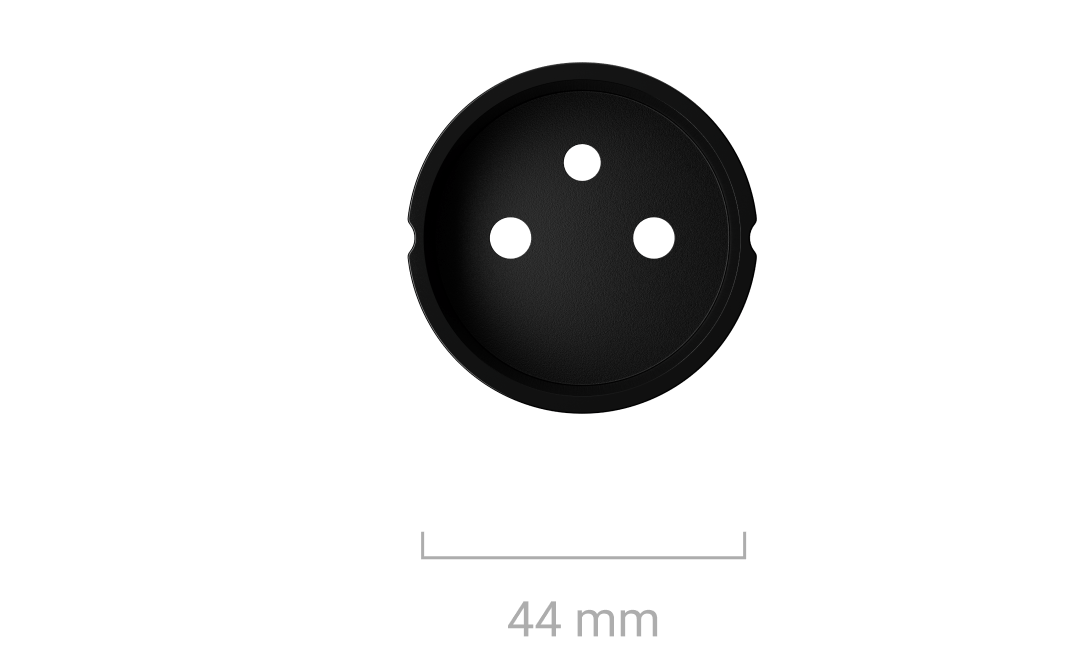

coperchio di presa: 44 × 19,5 mm

ttx
ttx
ttx
ttx

SideCover (basic) [type E]

pannello frontale: 82 × 76,2 × 9,2 mm
coperchio di presa: 44 × 19,5 mm

ttx
ttx
ttx
ttx

CenterCover (basic) [type E]

pannello frontale: 82 × 70,5 × 9,2 mm
coperchio di presa: 44 × 19,5 mm

ttx
ttx
ttx
ttx

Telai

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

frame
frame

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

frame
frame

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

frame
frame

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

frame
frame

Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm

frame
frame

Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm

frame
frame

Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

frame
frame

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm

frame
frame

Peso

OutletCore (basic) [type E]

49 g

OutletCore (basic) vertical [type E]

49 g

SoloCover (basic) [type E]

pannello frontale: 12 g
coperchio di presa: 5 g

SideCover (basic) [type E]

pannello frontale: 12 g
coperchio di presa: 5 g

CenterCover (basic) [type E]

pannello frontale: 11 g
coperchio di presa: 5 g

Telai

Frame (2 seats): 16 g
Frame (2 seats) vertical: 16 g
Frame (3 seats): 22 g
Frame (3 seats) vertical: 22 g
Frame (4 seats): 28 g
Frame (4 seats) vertical: 28 g
Frame (5 seats): 34 g
Frame (5 seats) vertical: 34 g

Set completo

Outlet (basic) [type E] è un dispositivo prefabbricato. Tutti gli elementi vengono acquistati separatamente

Certificazioni e conformità alle normative

Outlet (basic) [type E]

Outlet (basic) [type E]

device
OutletCore (basic) [type E]

Direttiva sulla restrizione delle sostanze pericolose (RoHS)

Rapporto di prova rilasciato da Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Sicurezza generale dei prodotti (GPSD)

IEC 60884-1:2022

PSTI UK

Schedule 1


device
Frame

Direttiva sulla restrizione delle sostanze pericolose (RoHS)

Rapporto di prova rilasciato da Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
OutletCore (basic) vertical [type E]

Direttiva sulla restrizione delle sostanze pericolose (RoHS)

Rapporto di prova rilasciato da Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Sicurezza generale dei prodotti (GPSD)

IEC 60884-1:2022

PSTI UK

Schedule 1


device
Frame vertical

Direttiva sulla restrizione delle sostanze pericolose (RoHS)

Rapporto di prova rilasciato da Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Informazioni aggiuntive

Conformità agli standard

Maggiori informazioni

Garanzia

24 mesi
