ItaliaSpecifiche
Outlet (LAN)
Presa incorporata Ethernet con due porte
Componenti
Nucleo
OutletCore (LAN) [55]
OutletCore (LAN) vertical [55]
Coperchi
SoloCover (LAN)
Utilizzato quando la presa incorporata è installata come dispositivo separato.
SideCover (LAN)
Utilizzato quando la presa incorporata è installata sul lato destro o sinistro di un set di dispositivi.
SideCover (LAN) vertical
Utilizzato quando la presa incorporata è installata in alto o in basso in un set di dispositivi.
CenterCover (LAN)
Utilizzato quando la presa incorporata è installata tra i dispositivi in un set. Per installazione orizzontale.
CenterCover (LAN) vertical
Utilizzato quando la presa incorporata è installata tra i dispositivi in un set. Per installazione verticale.
Telai
Telai per due, tre, quattro e cinque prese incorporate e interruttori Ajax in qualsiasi combinazione*.
Frame (2 seats)
Frame (3 seats)
Frame (4 seats)
Frame (5 seats)
Frame (2 seats) vertical
Frame (3 seats) vertical
Frame (4 seats) vertical
Frame (5 seats) vertical
* Le combinazioni che includono prese incorporate intelligenti sono disponibili solo con orientamento orizzontale.
Configurazione
Presa incorporata singola
Outlet (LAN) è installata come dispositivo separato.
Presa incorporata combinata
Outlet (LAN) è installata accanto alle prese incorporate Ajax e/o agli interruttori LightSwitch all'interno di un telaio Frame.
Colori del coperchio
Nero
RAL 9005
Grafite (Graphite)
RAL 7024
Bianco
RAL 9003
Avorio (Ivory)
RAL 1013
Grigio nebbia (Fog)
RAL 7047
Grigio ostrica (Oyster)
RAL 9002
Grigio (Grey)
RAL 7004
Oliva (Olive)
RAL 7044
I colori RAL forniscono una rappresentazione approssimativa del colore reale. Pertanto, possono verificarsi lievi variazioni. Utilizzateli solo come riferimento per la scelta del colore.
Colori principali
Nero
Bianco
Suggerimenti
Il dispositivo è progettato solo per uso interno e deve essere installato da un elettricista professionista.
Caratteristiche principali
Porte
2 × porte Ethernet CAT.6
Supporto per velocità di trasferimento dati fino a 1 Gbit/s su una distanza massima di 100 metri.
Parametri operativi
Temperature di funzionamento
da –10 °С a +40 °С
Umidità massima ammissibile
fino al 75% senza condensa
Classe di protezione
IP20
Dimensioni

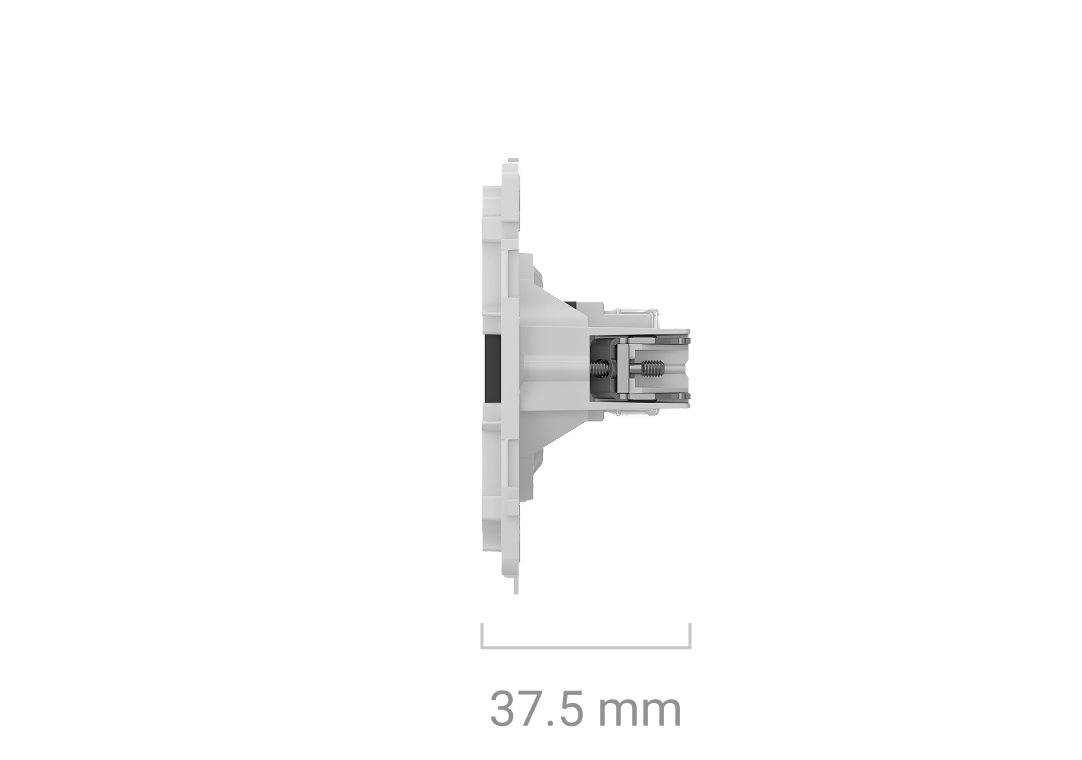

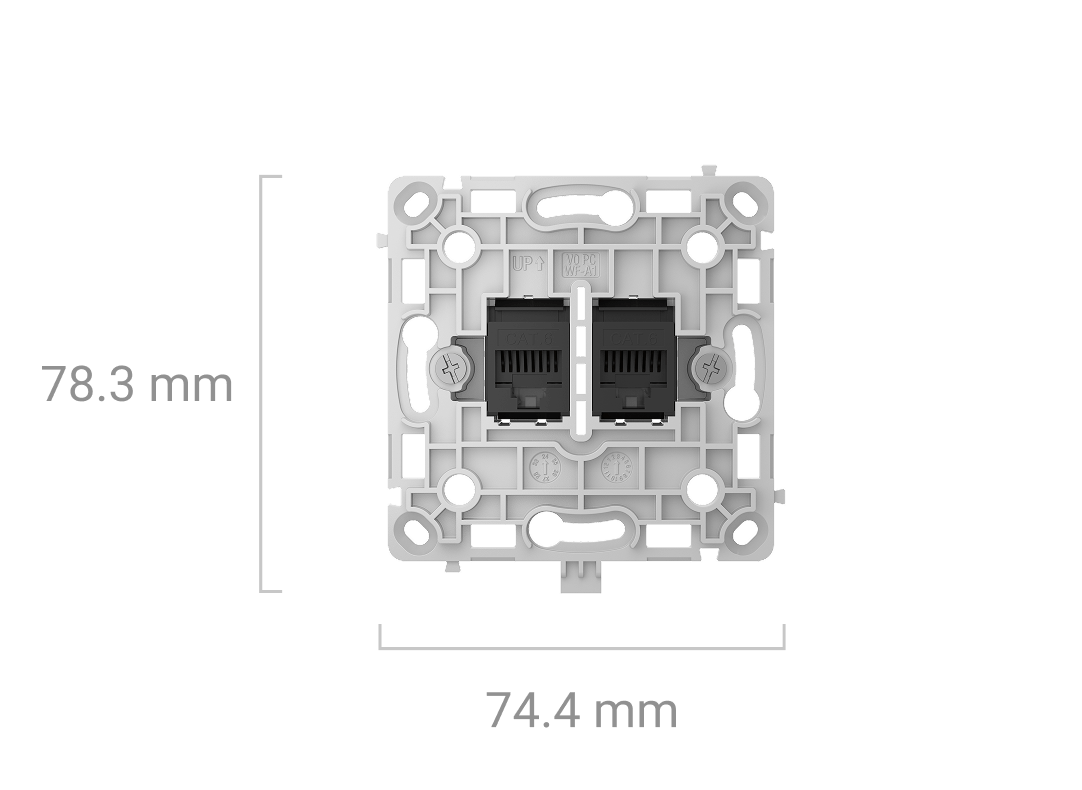

OutletCore (LAN) [55]
78,3 × 74,4 × 37,5 mm
OutletCore (LAN) vertical [55]
74,4 × 75,5 × 37,5 mm

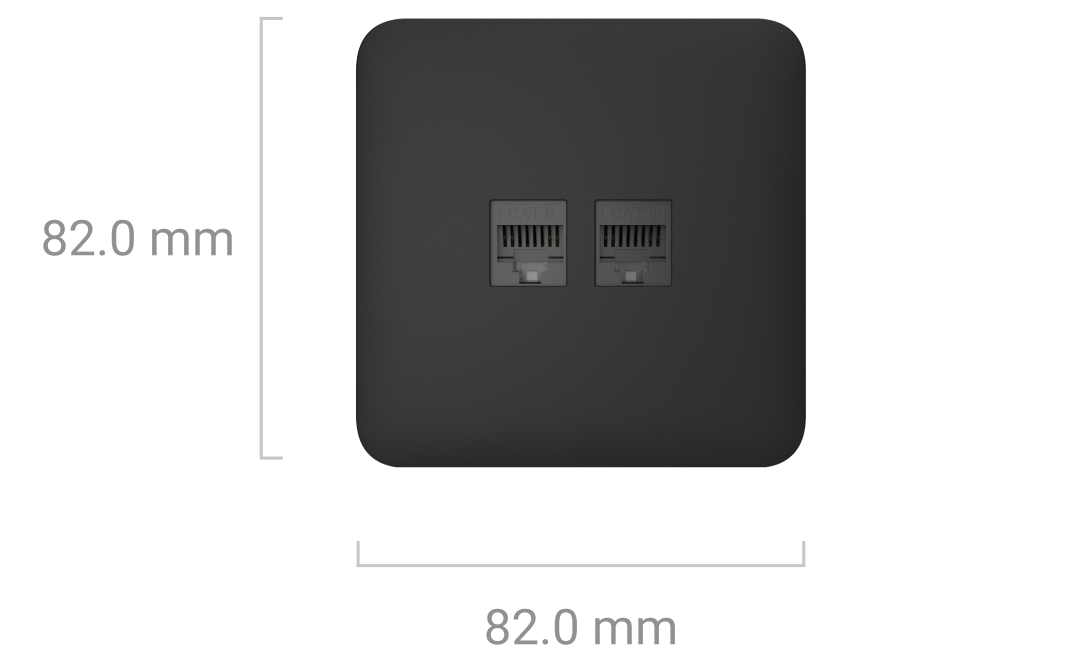

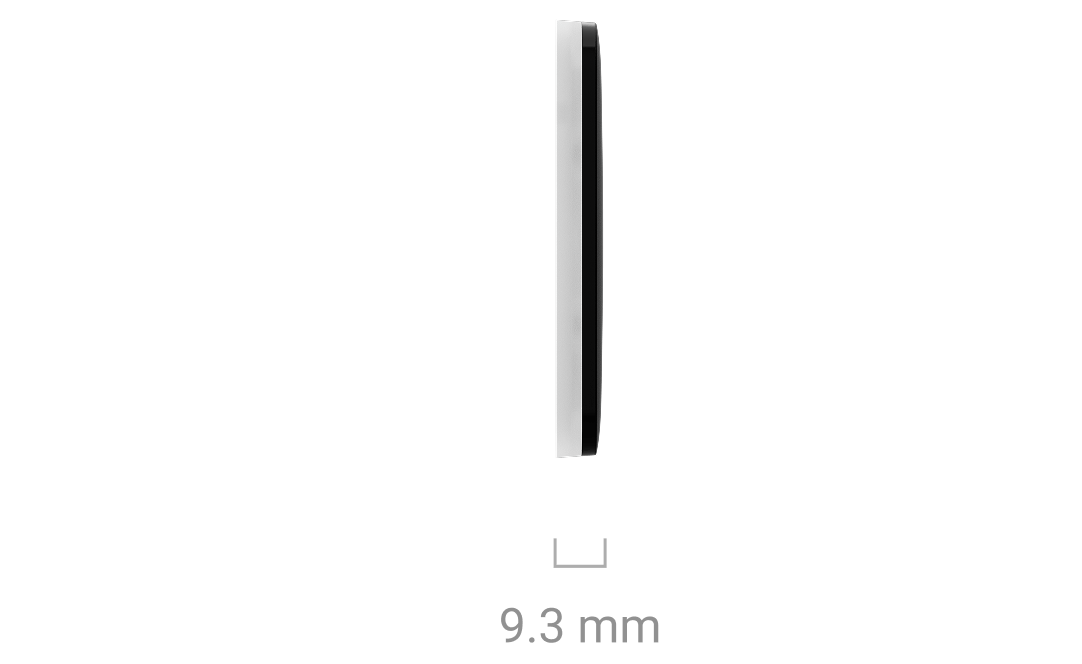

SoloCover (LAN)
82,0 × 82,0 × 9,3 mm

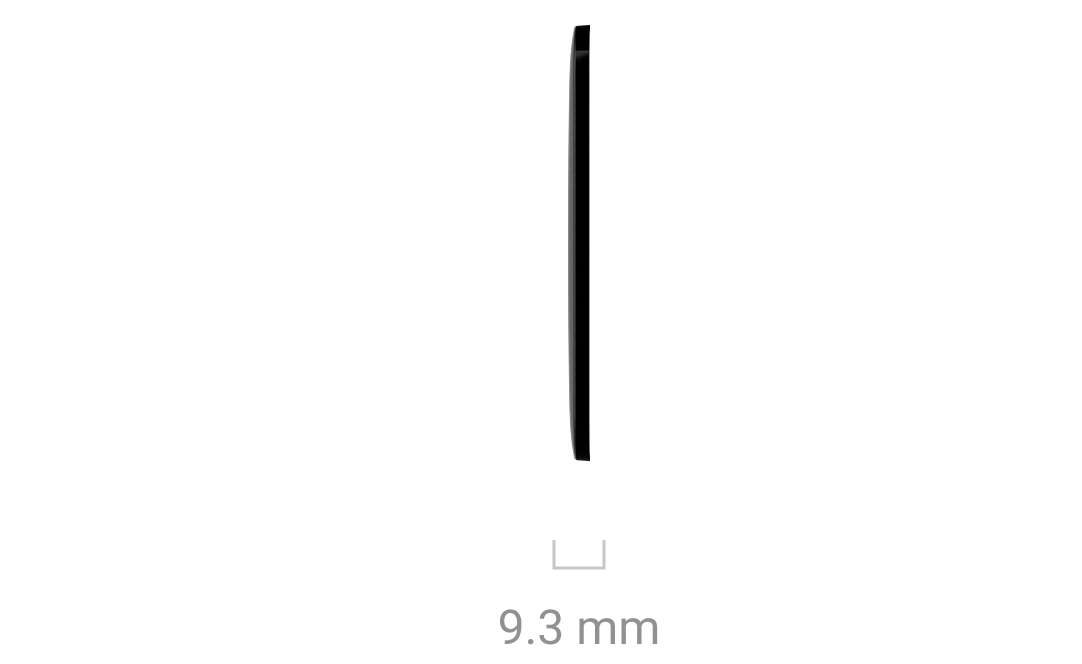

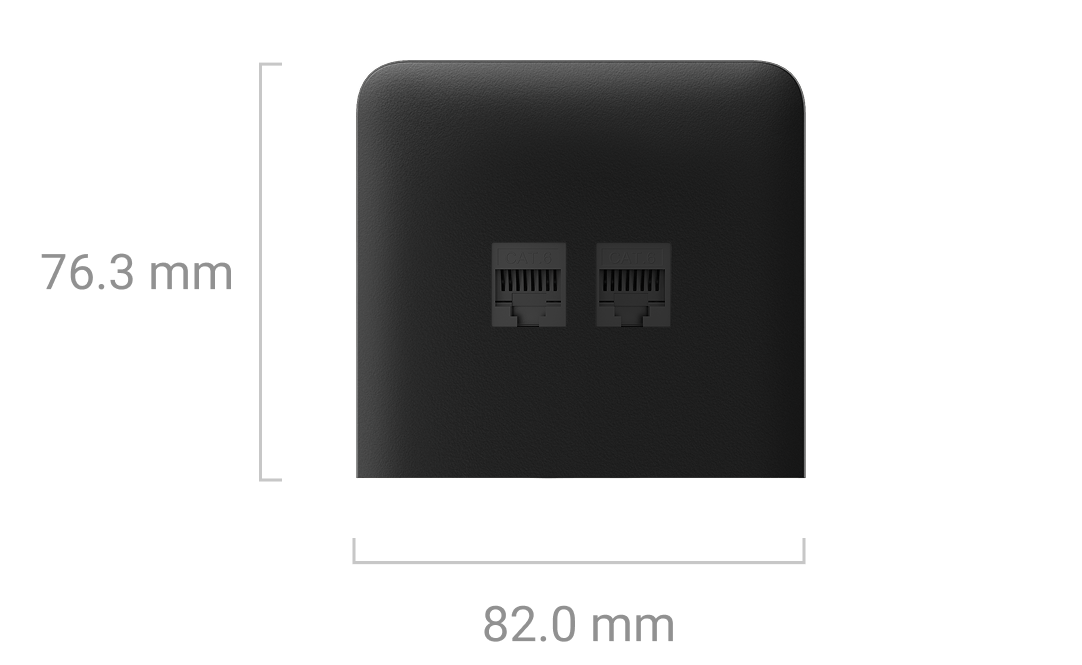

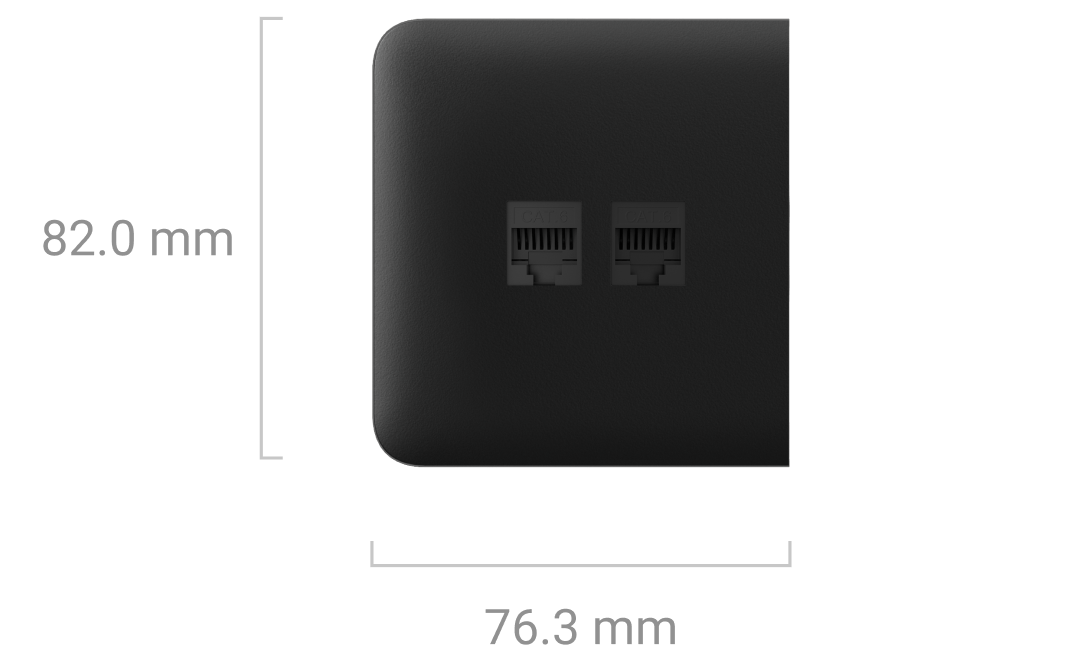

SideCover (LAN)
82,0 × 76,3 × 9,3 mm

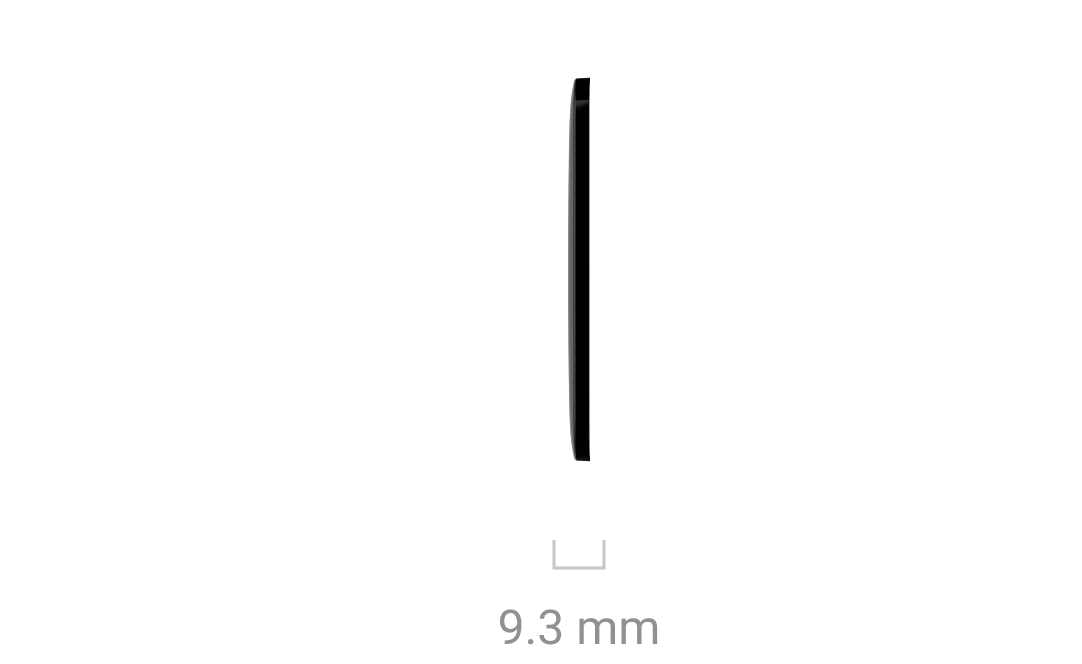

SideCover (LAN) vertical
76,3 × 82,0 × 9,3 mm

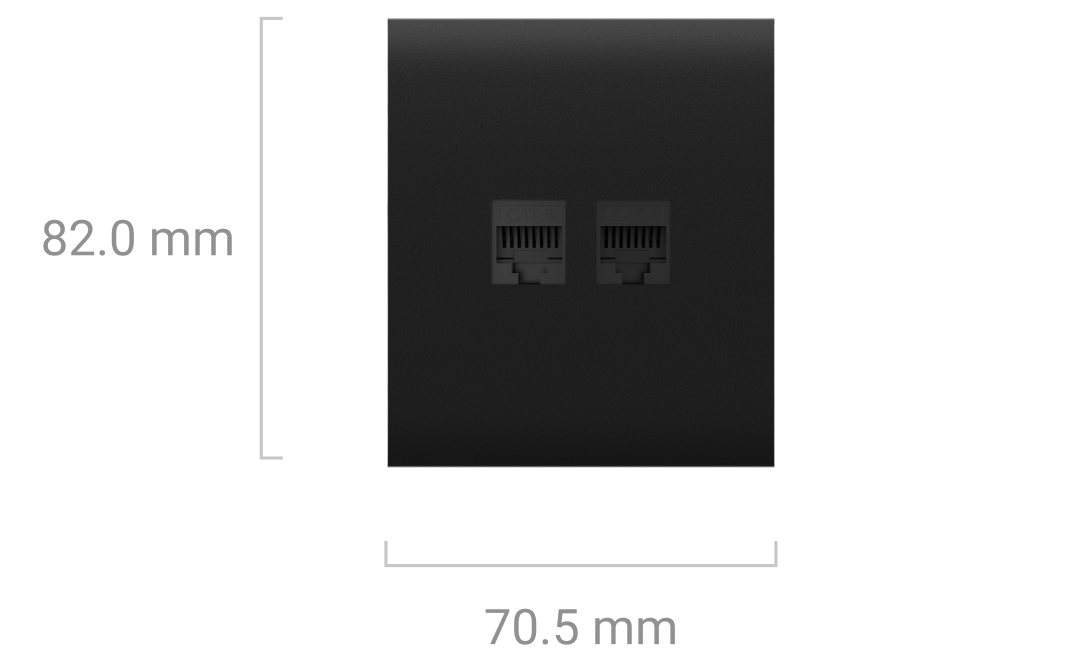

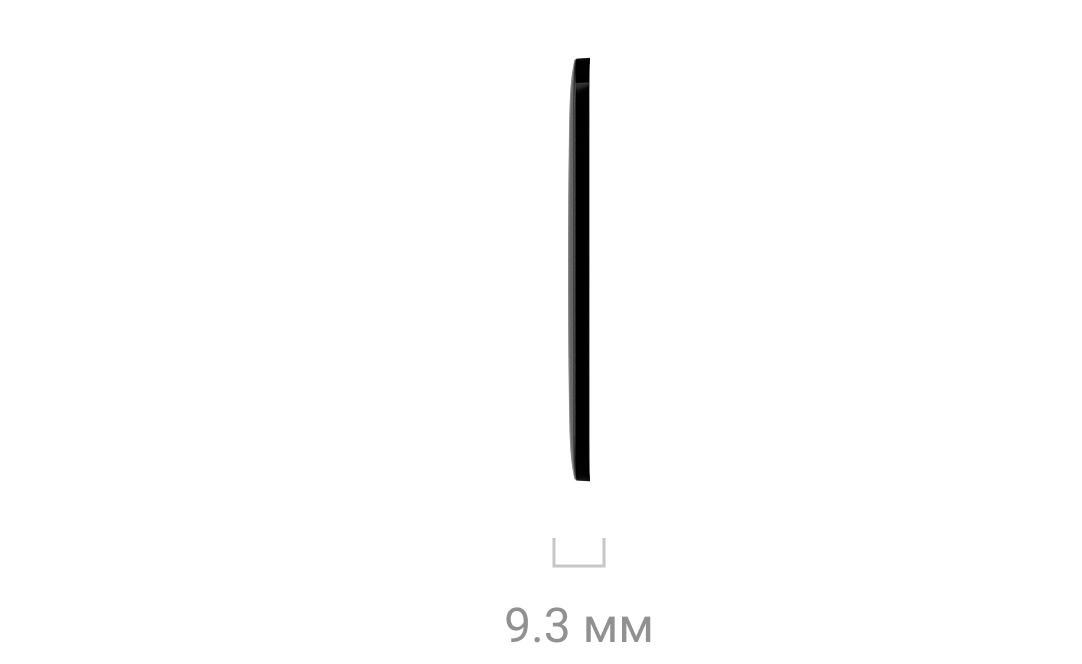

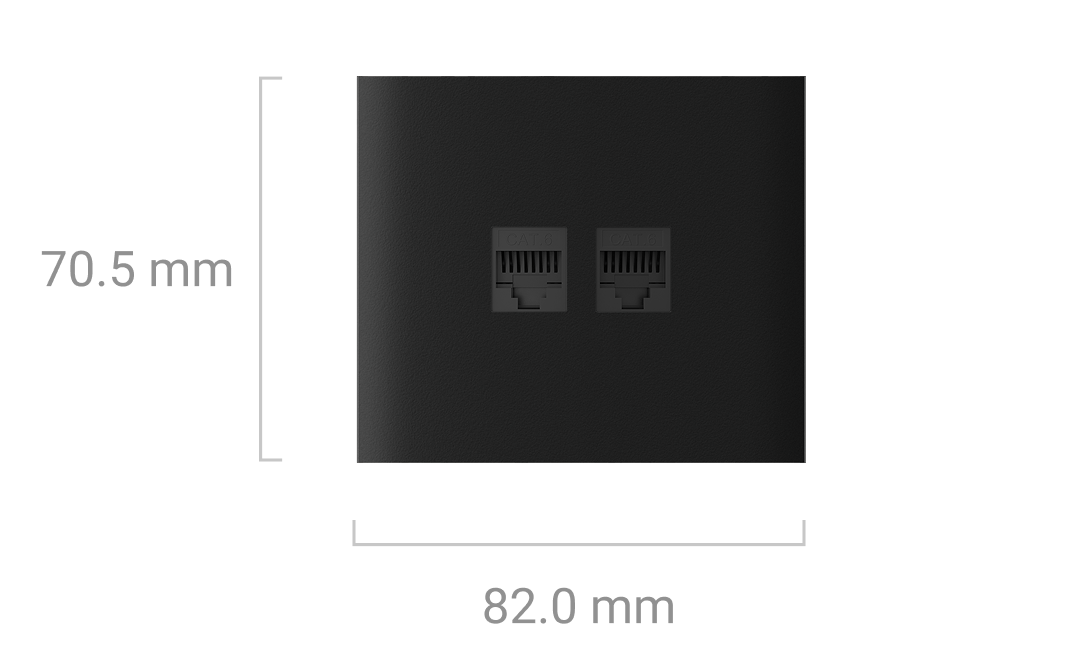

CenterCover (LAN)
82,0 × 70,5 × 9,3 mm
CenterCover (LAN) vertical
70,5 × 82,0 × 9,3 mm
Telai
Frame (2 seats) — 82,8 × 153,5 × 6,3 mm
Frame (3 seats) — 82,8 × 224,5 × 6,3 mm
Frame (4 seats) — 82,8 × 295,5 × 6,3 mm
Frame (5 seats) — 82,8 × 366,5 × 6,3 mm
Frame (2 seats) vertical — 153,5 × 82,8 × 6,3 mm
Frame (3 seats) vertical — 224,5 × 82,8 × 6,3 mm
Frame (4 seats) vertical — 295,5 × 82,8 × 6,3 mm
Frame (5 seats) vertical — 366,5 × 82,8 × 6,3 mm
Peso
OutletCore (LAN) [55]
40 g
OutletCore (LAN) vertical [55]
40 g
SoloCover (LAN)
14 g
SideCover (LAN)
12 g
SideCover (LAN) vertical
12 g
CenterCover (LAN)
12 g
CenterCover (LAN) vertical
12 g
Telai
Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g
Set completo
Outlet (LAN) è un dispositivo prefabbricato. Tutti gli elementi possono essere acquistati separatamente.
