TDC Clinic

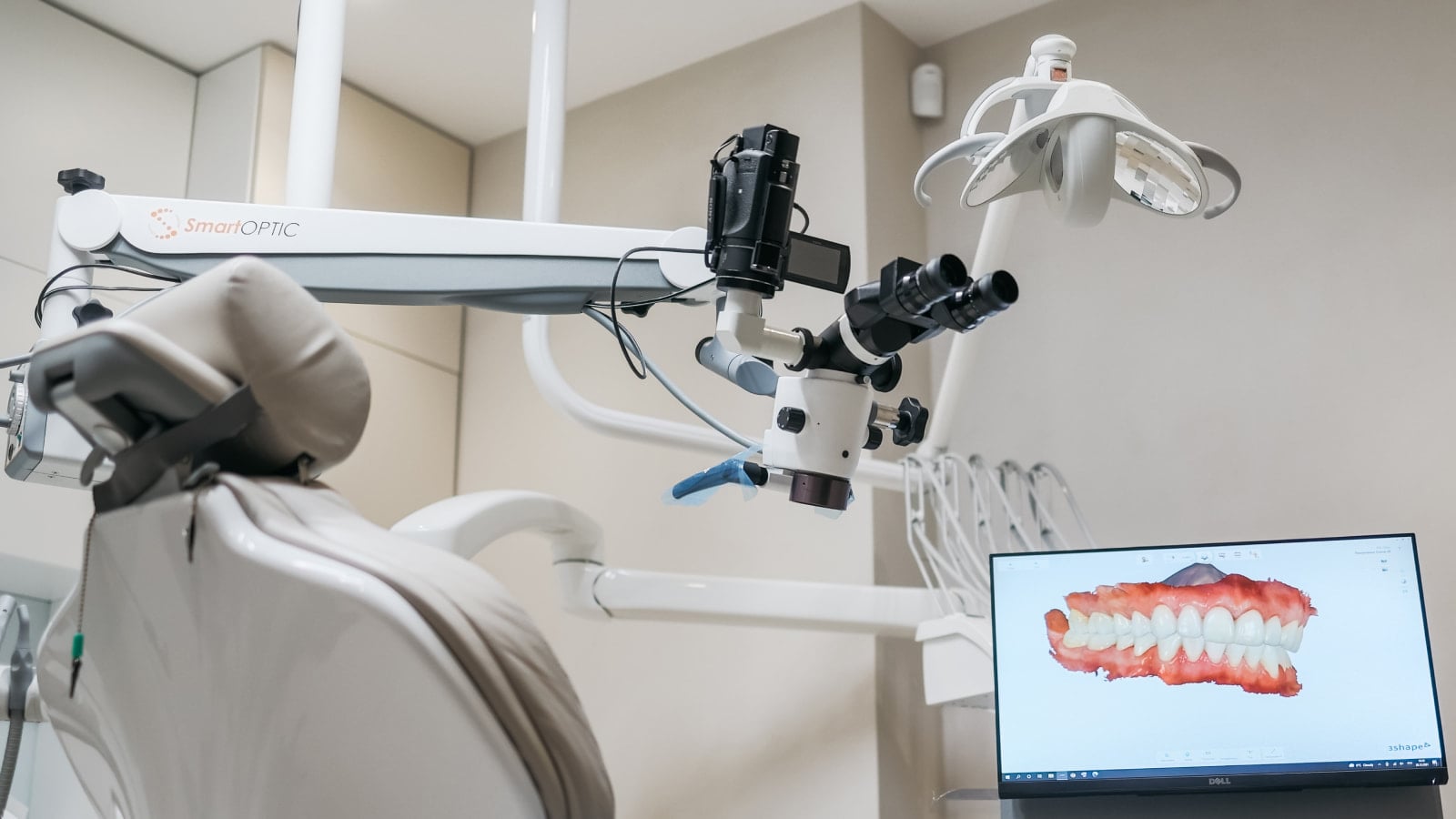

«We hadden Maybach kunnen overnemen, maar in plaats daarvan hebben we een tandheelkundig mekka gebouwd met microscopen, een intraorale scanner en een ononderbroken voeding»,
Met deze uitspraak laat hij zijn kijk op technologie zien. De topkliniek in het hart van de Oekraïense hoofdstad wordt direct via een smartphone beheerd. Het begint al op de parkeerplaats, waar de poorten openen met één klik in de app en het stopt bij het ventilatiesysteem, wat automatisch aangaat als de beveiliging in de kliniek ingeschakeld wordt. Het beveiligingssysteem in zo’n kliniek moet technologisch net zo geavanceerd zijn als de faciliteit zelf.
Uitdaging
Medische apparatuur met een waarde van meer dan € 700.000 beveiligen tegen dieven, brand en overstromingen.
Waarom Ajax
- Installatie zonder gedoe. Het gebouw is direct beveiligd vanaf het opbouwen en renoveren. Elke detector kan later verplaatst worden naar een permanente plek.
- Ecosysteem. De gebruiker kan heel makkelijk nieuwe apparaten toevoegen aan het systeem en de software van het bedieningspaneel wordt via de lucht bijgewerkt. Hierdoor is er ruimte om het systeem uit te breiden wanneer het bedrijf groeit.
- Gebruikerservaring. Een handige interface en automatiseringsscenario’s zijn in alle mobiele en desktop-apps beschikbaar en zorgen dat het systeem net zo vertrouwd is als een iPhone.
- Stijl. De apparatuur voert haar taken uit en past perfect binnen het interieur.
Oplossing
73 draadloze apparaten van Ajax voor de hele kliniek, inclusief het buitenterrein, bezoekersruimten, operatiekamers, kantoren, onderhouds- en technische ruimten.
Het bouwen van de kliniek duurde anderhalf jaar. Gedurende die periode zijn het systeem en de apparaten meegegroeid. De eigenaar van de kliniek kijkt naar beveiligingsproblemen in elke fase en ziet het systeem als een soort aannemer met opties die ter plekke bijgebouwd kunnen worden.
«We houden ons aan het principe om de beste partner, de beste materialen en apparatuur uit te kiezen. Hierdoor komen we dichterbij perfectie, bij de grote jongens. We zijn bekend met deze tak in de geneeskunde, en in de beveiliging is dat uiteraard Ajax»
Algemene aanpak van bescherming
De TDC Clinic ligt in het centrum van Kiev en heeft diverse professioneel ontwikkelde beveiligingsniveaus.

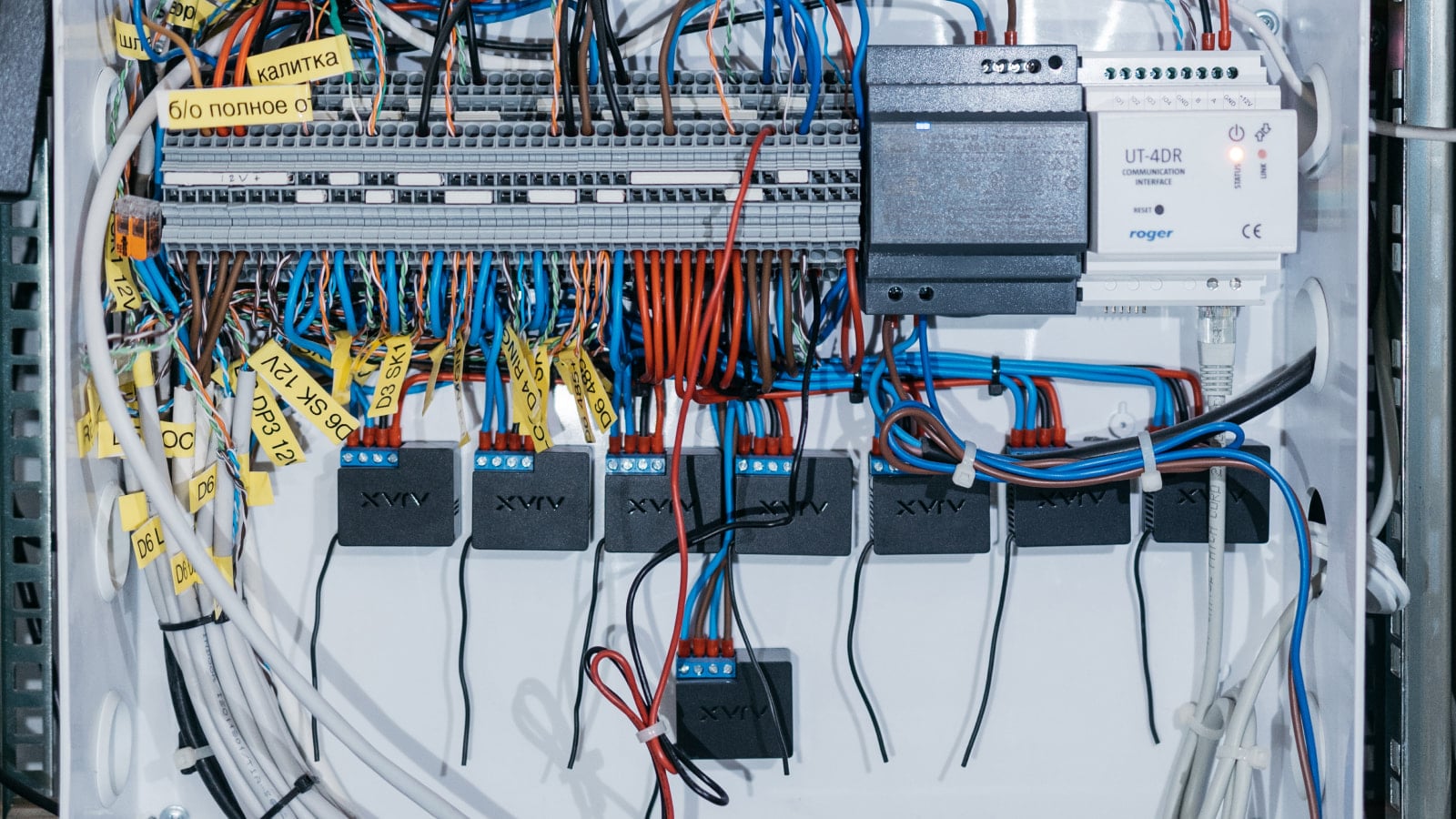

De ingang naar de gemeenschappelijke binnenplaats van het terrein is afgeschermd door de poort. Na de poort is er een slagboom en een aparte poort voor de kliniek. Al deze stappen worden geautomatiseerd door het Relay of WallSwitch-relais. Relais controleren alle systemen: het openen van de poort, het opheffen van de slagboom en het openen van de voordeur.
Dankzij de videobewakingscamera’s kan een werknemer van de kliniek de situatie in de gaten houden en de poort beheren met één druk op de telefoon (of door op de Ajax Button te drukken).

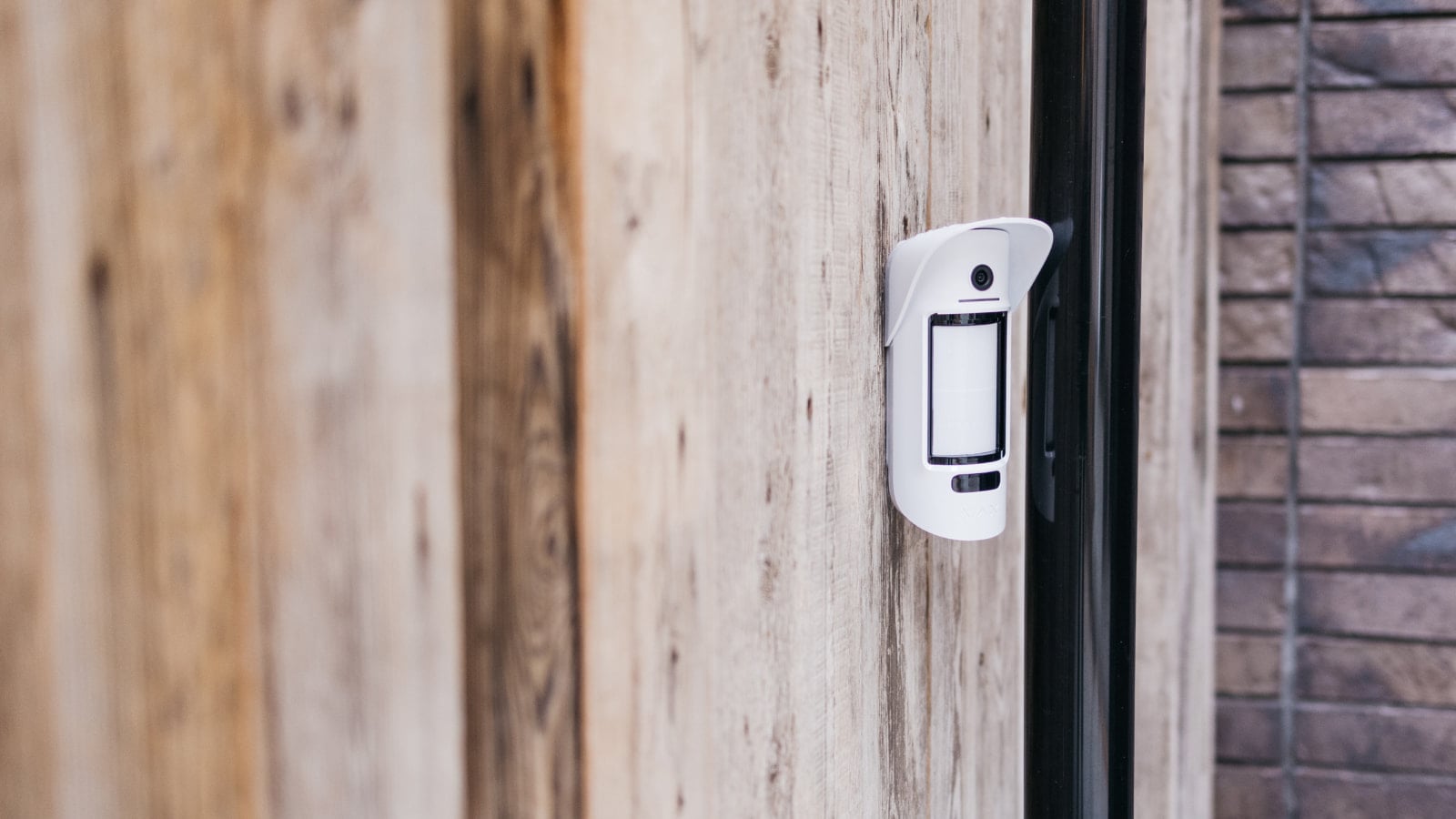

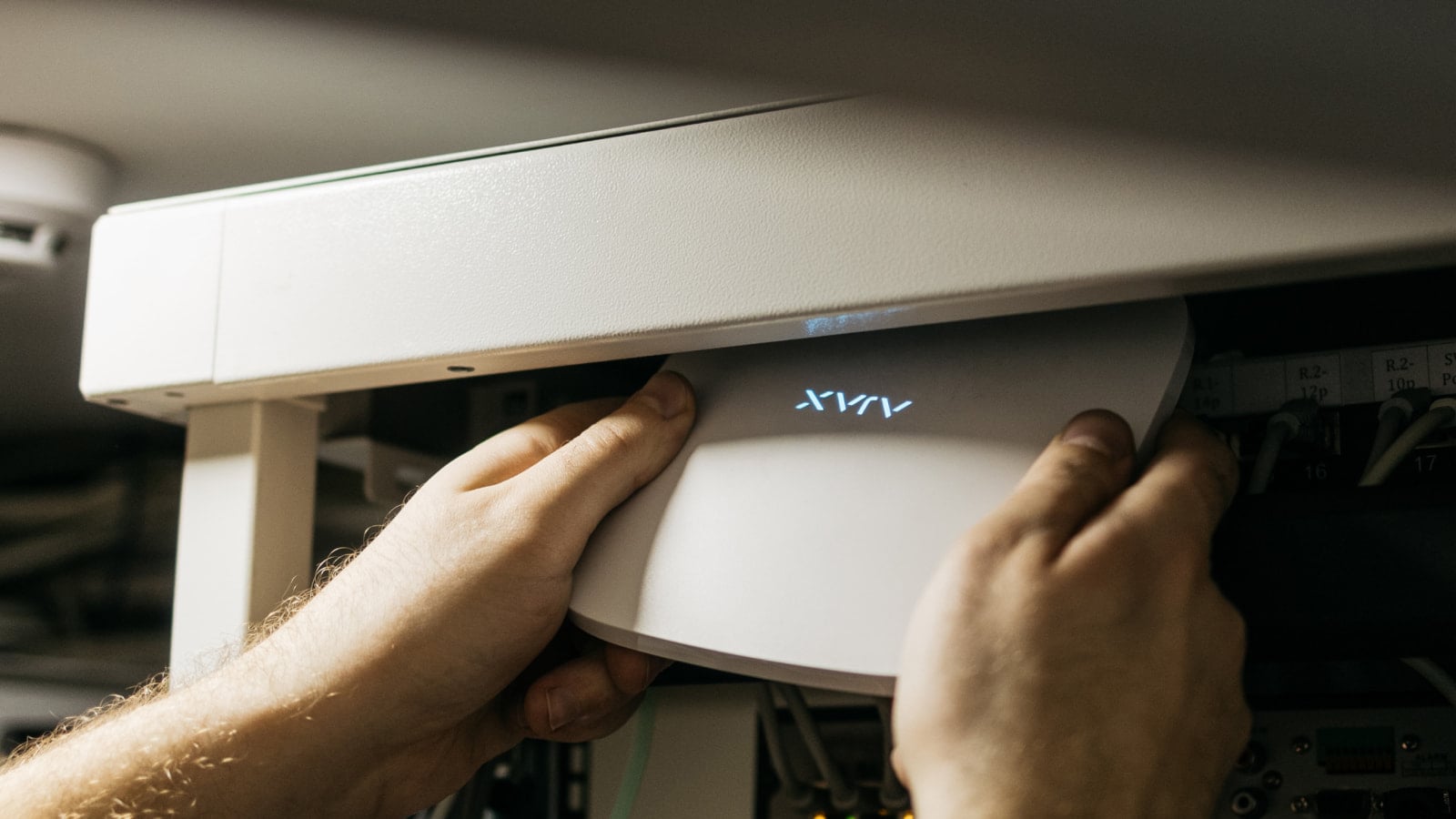

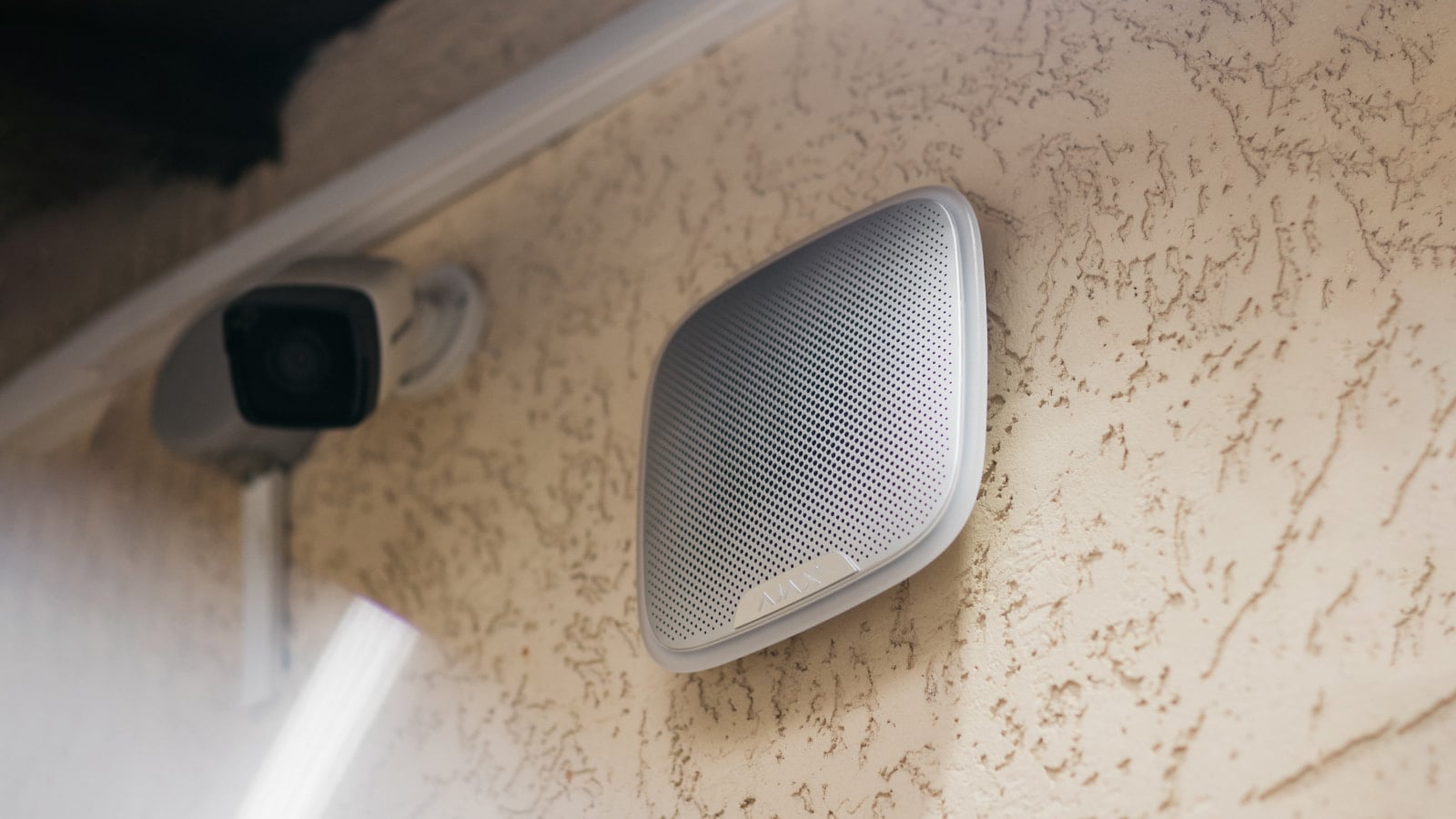

Het buitenterrein van de kliniek is 60 m². De detectoren van MotionCam Outdoor met fotocamera en de sirenes van StreetSiren worden geïnstalleerd op de binnenplaats en in de achtertuinen. Het gebouw is oud en de muren zijn meer dan een meter dik. De radiosignaalversterkers van ReX zorgen dus voor een stabiele dekking en communicatie tussen het bedieningspaneel van het beveiligingssysteem van de Hub 2 (2G) en alle apparaten.
Er staat een reservegenerator in de achtertuin van de kliniek. Als een inbreker dicht bij de generator probeert te komen, legt de buitendetector de beweging vast en stuurt de foto’s direct door naar het personeel van de kliniek en het beveiligingsbedrijf. En een luide sirene schrikt de dief af en trekt de aandacht van de buren.
Ramen zonder tralies beschermen

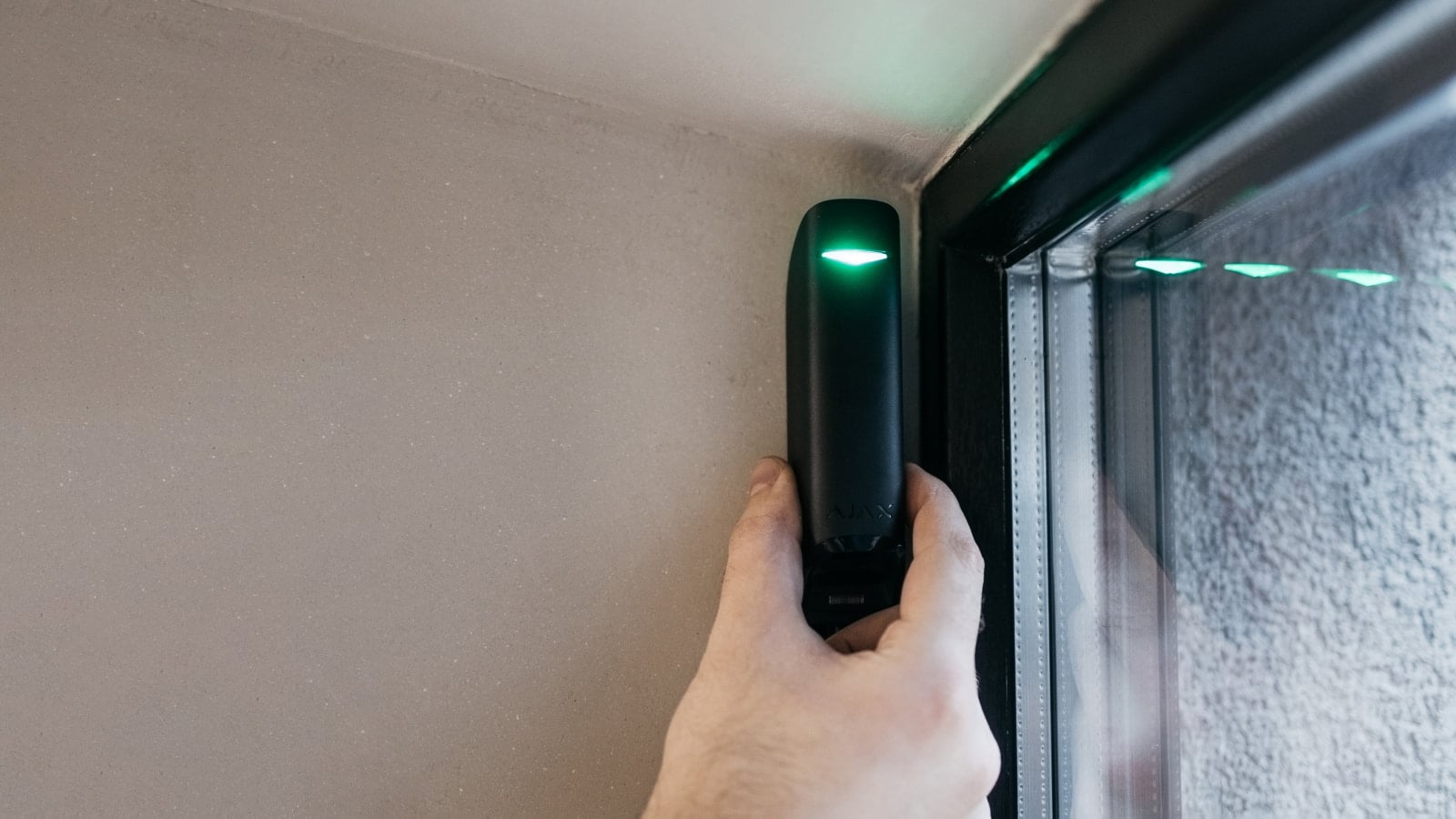

Alle ramen van de kliniek zijn versterkt met een anti-vandalismefolie. Daarom is het installeren van detectoren van GlassProtect op de ramen zinloos: er zullen geen constante lage en hoge frequentie geluiden te horen zijn die passen bij het breken van glas. De kliniek heeft gekozen voor de detectoren van MotionProtect Curtain met een nauwe horizontale kijkhoek om de ramen van de operatiekamers en het kantoor van de arts te beschermen. Als een inbreker via het raam naar binnen wil gaan, doet de bewegingsdetector zijn werk en slaat het systeem alarm.
Beveiliging binnenshuis

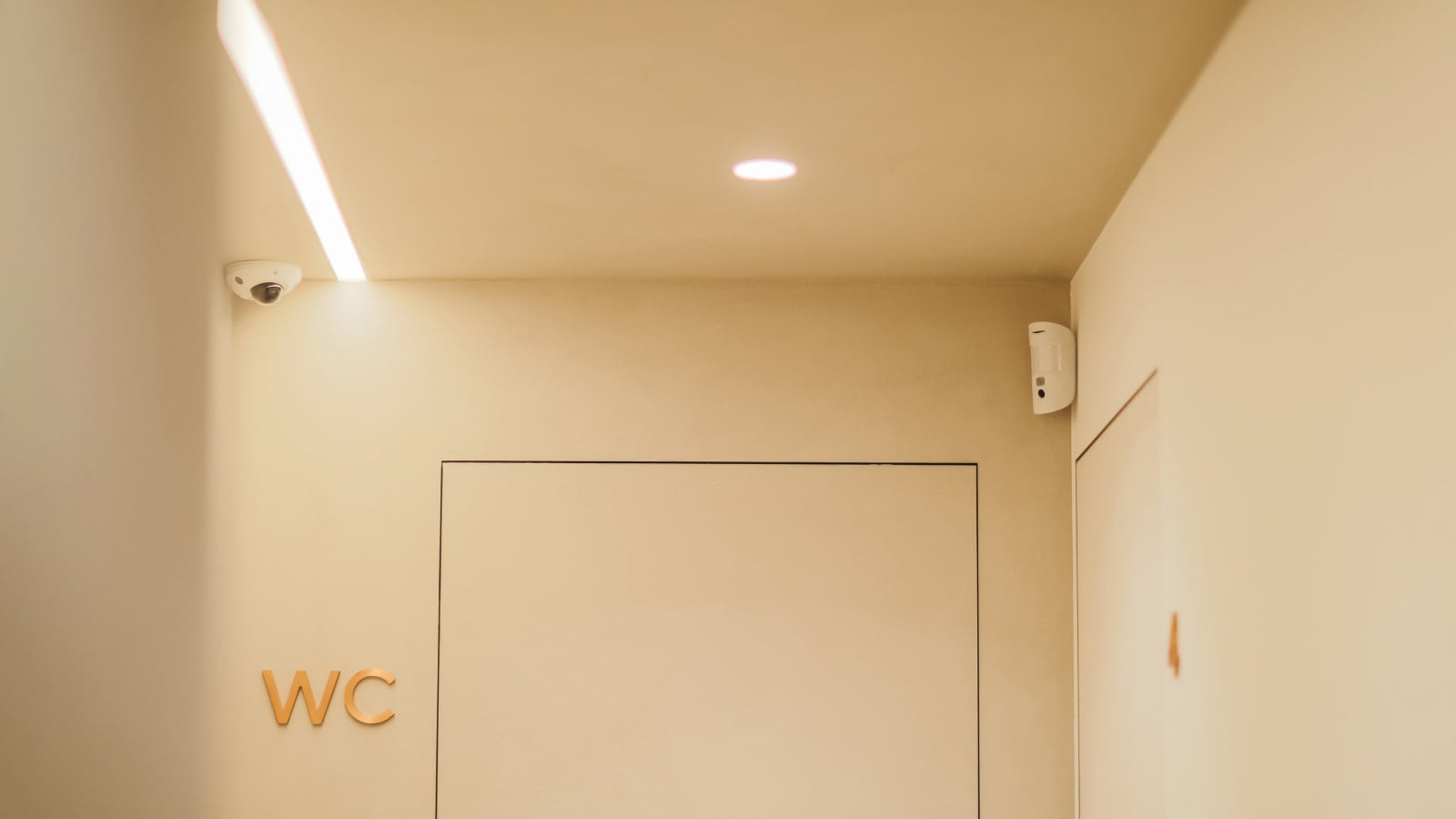

Het hart van de kliniek, de sterilisatieruimte, operatiekamer en kantoren van de artsen, worden bewaakt door de detectoren van MotionProtect Plus en MotionCam. Bij het installeren van de detectoren werd er rekening gehouden met de bijzonderheden van de ruimte. De detectoren van MotionCam met een fotocamera zijn geïnstalleerd in de gangen en de ruimten dicht bij de voordeur, waardoor het makkelijker is om foto’s te nemen van inbrekers voordat ze verder naar binnen sluipen.
Medische apparatuur in operatiekamers en andere ruimten kunnen thermische storingen veroorzaken. Daarom zijn er detectoren van MotionPlus Protect met aanvullende microgolfsensoren geïnstalleerd in deze ruimten. Ze voorkomen valse alarmen en reageren alleen op een echte inbraak.
Automatiseringsscenario’s
De ventilatie van het gebouw is verdeeld in twee circuits: een voor de ruimten en onderhoudsgebouwen en een tweede voor de operatiekamers. Het beheer van de ventilatie is geautomatiseerd met Relay en WallSwitch. Als de beveiligingsmodus is ingeschakeld, wordt de ventilatie automatisch uitgeschakeld. Als de beveiliging uitgeschakeld wordt, gaat de ventilatie aan. De gebruiker kan via de Ajax-app de voeding voor elk circuit apart beheren.
De ventilatiestatus wordt via MultiTransmitter beheerd: sensoren die daarmee zijn verbonden geven informatie over elektronische storingen en de staat van het luchtfilter.

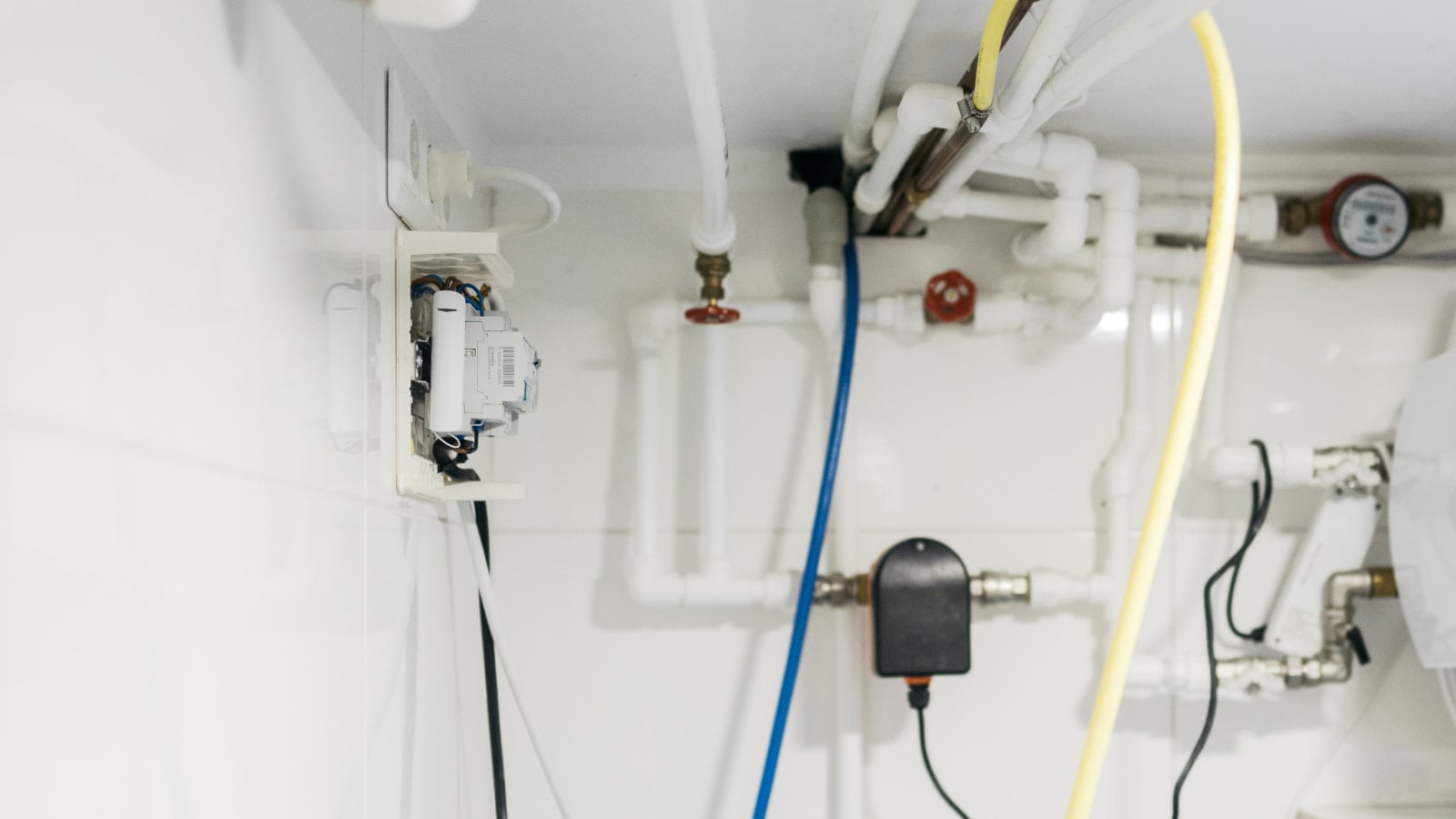

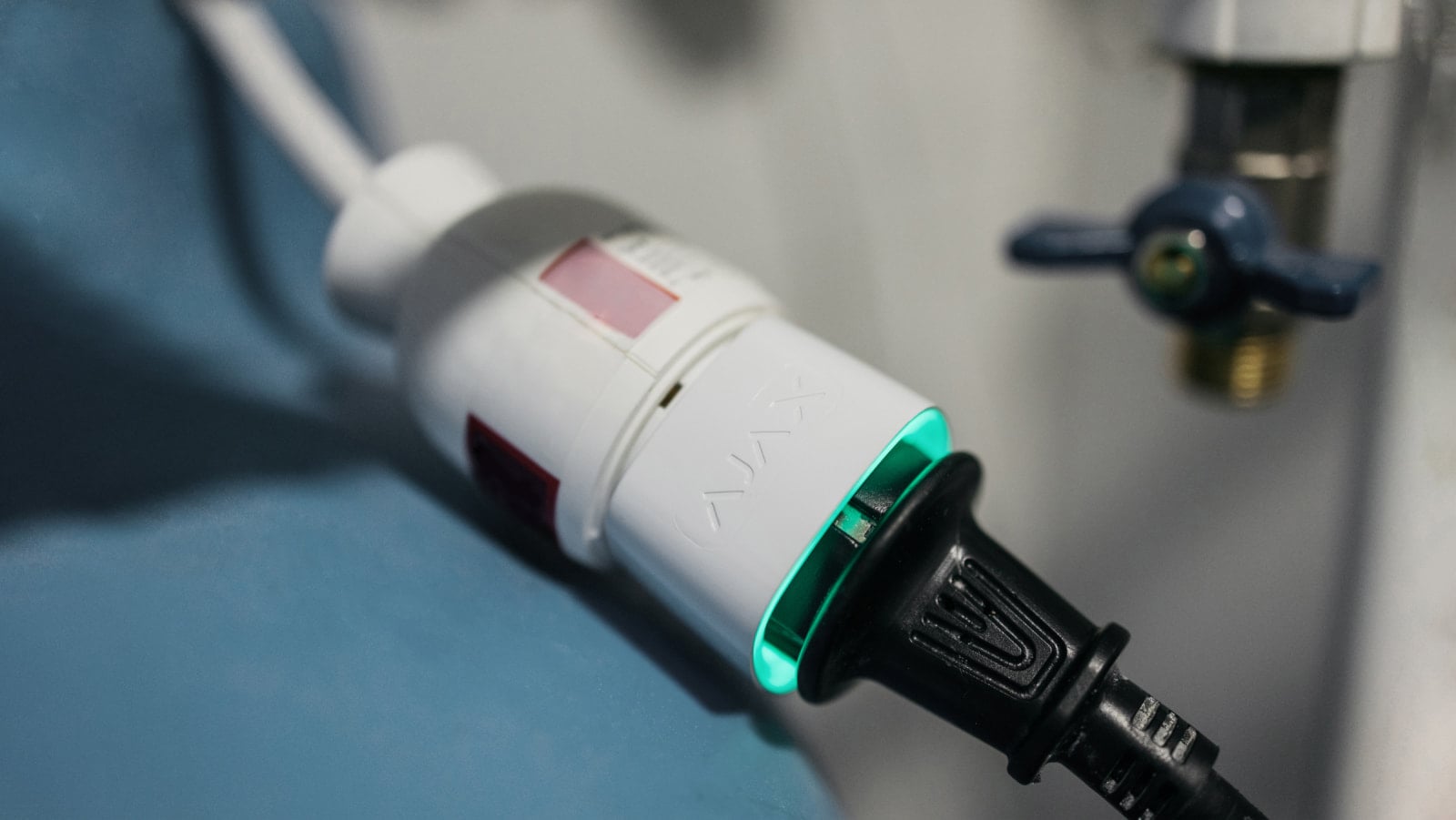

Naast ventilatie beschikt de kliniek ook over de functie voor het automatisch aan- en uitschakelen van het licht als het systeem in- of uitgeschakeld wordt. De slimme stekker Socket schakelt de pomp uit en het magneetventiel sluit de watertoevoer van het hele gebouw af als de overstromingsdetector van Ajax een waterlekkage meet.
Beheer van de watertoevoer
Een ononderbroken watertoevoer is van cruciaal belang voor het werk in de kliniek want als er een patiënt in de stoel zit, kan de dokter niet met de operatie of procedure stoppen.
Om die reden is er een vat van 500 liter geïnstalleerd in de technische ruimte van de kliniek. Het circuleert gezuiverd water, wat naar elk tandheelkundig station in elk kantoor wordt gepompt. Als de watertoevoer van de stad niet meer werkt, kan de kliniek nog twee dagen normaal doorwerken. Er is genoeg water voor de medische behandelingen en huishoudelijke zaken.
Met de detector van DoorProtect en een elektromagnetische vlotter die via een externe aansluiting is aangesloten, kan de kliniek het waterpeil in het vat in de gaten houden. Als het een derde zakt, krijgt het personeel een melding in de Ajax-app op hun telefoon. Als de watertoevoer weer werkt en het vat weer vol is, meldt de app dat het waterniveau weer op peil is.
Bescherming tegen overstroming en brand

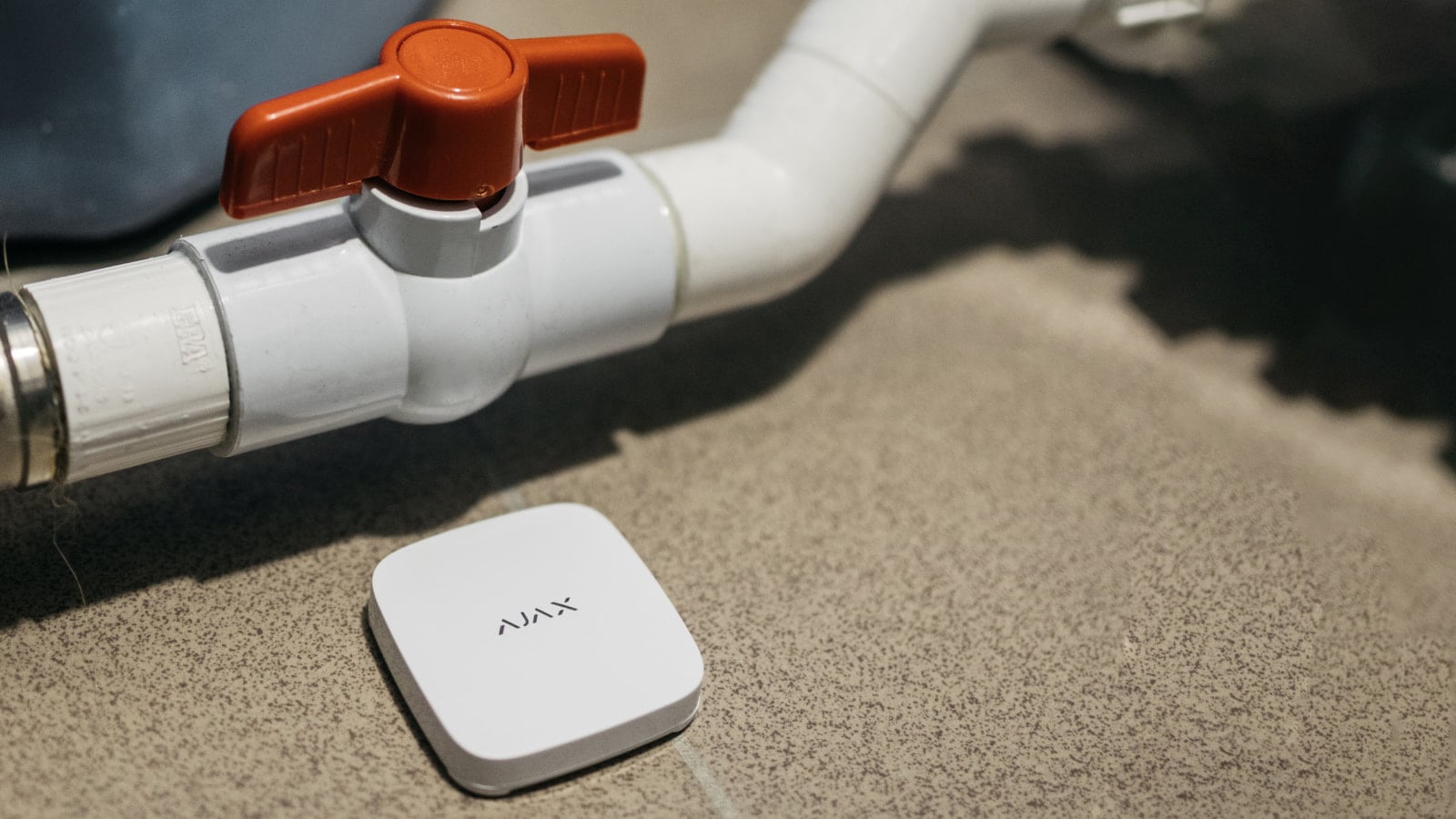

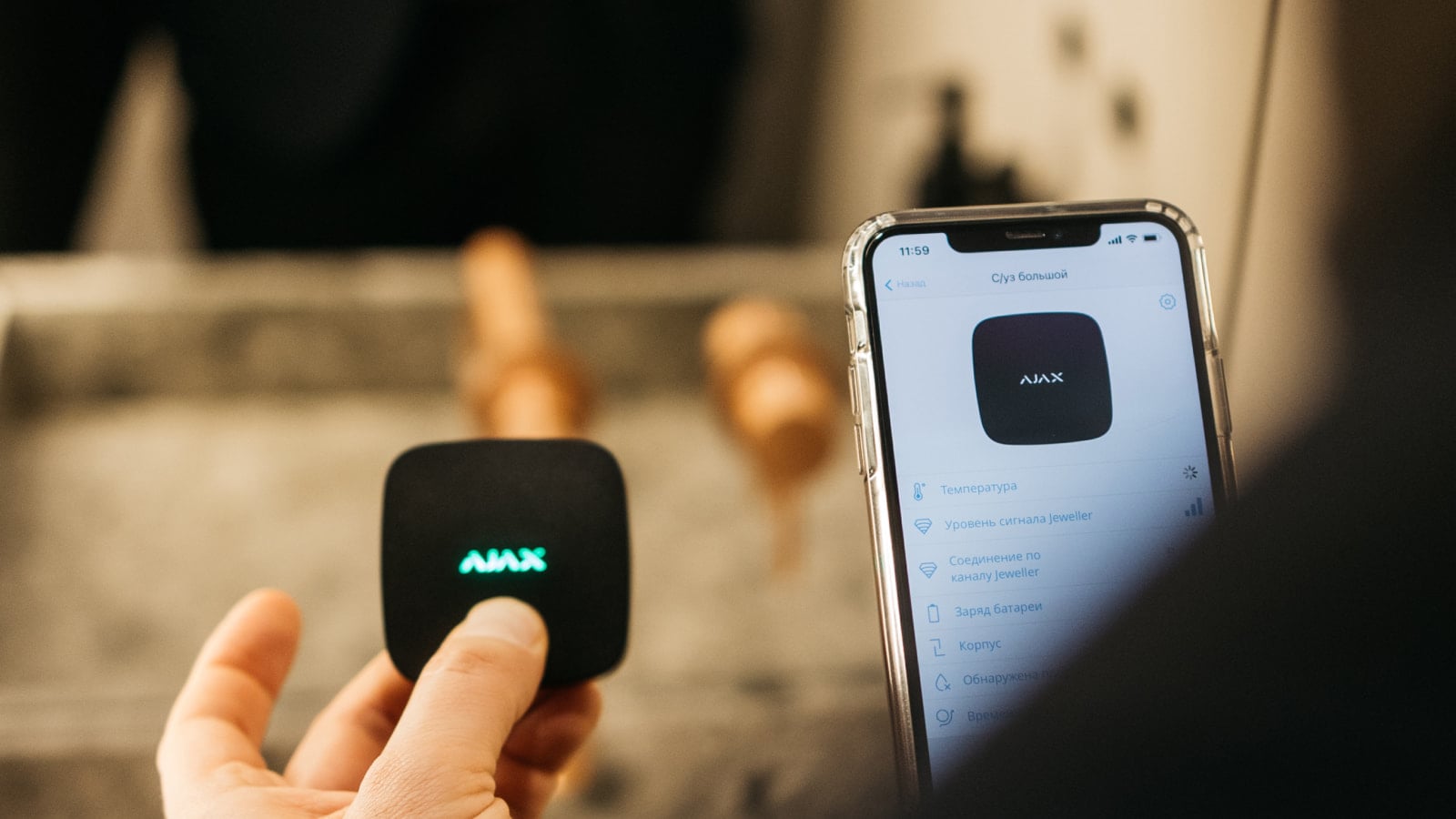

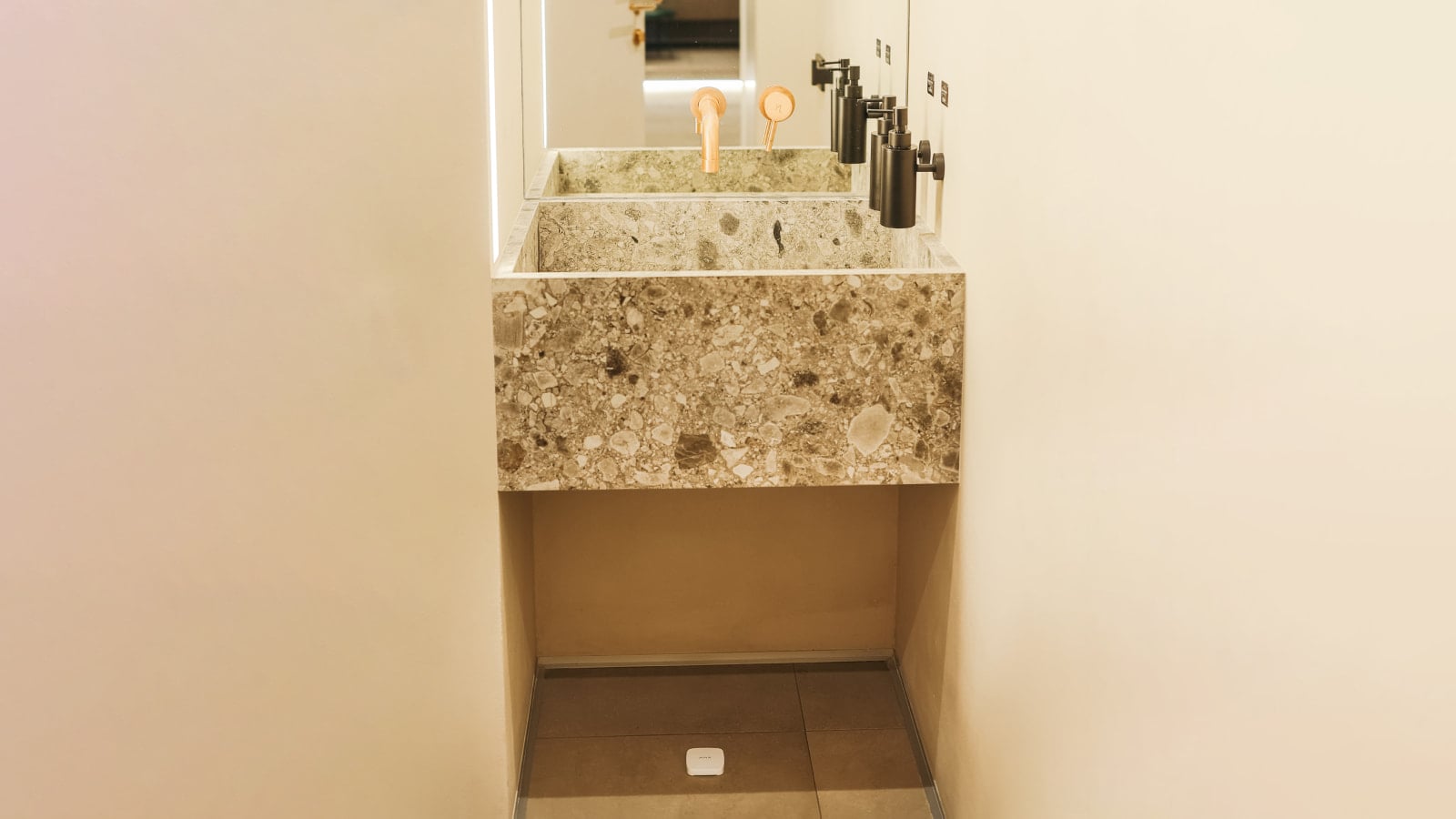

De detectoren van LeaksProtect zijn geïnstalleerd in de technische ruimte met het vat, in de toiletten, wasruimte, onder de cv-ketels en in de keuken. Miniapparaten herkennen de eerste tekenen van waterlekkages, melden dit direct en schakelen de pomp uit. Na meerdere overstromingen heeft de kliniek overstromingsdetectoren geïnstalleerd in het bovenliggende appartement en de apparaten toegevoegd aan het beveiligingssysteem van de kliniek.
De kliniek is uitgerust met een gecombineerd waarschuwings- en brandalarmsysteem. Er zijn detectoren van FireProtect Plus en bekabelde branddetectoren van derden die via MultiTransmitter verbonden zijn met het Ajax-systeem. De detectoren van FireProtect Plus zijn geïnstalleerd in de keuken, serverruimte en compressorruimte. Ze detecteren in luttele seconden rook, snelle temperatuurstijgingen en gevaarlijke CO-niveaus (koolstofmonoxide). De detectoren van derden zijn geïnstalleerd in alle ruimten van de kliniek voor aanvullende controle.
Alarmbewaking
Het beveiligingssysteem van de kliniek is verbonden met de meldkamer van het beveiligingsbedrijf. Een gewapende patrouille staat paraat in het geval van een alarm. Tegelijkertijd zijn de eigenaar van de kliniek en het personeel zich altijd bewust van wat er gebeurt dankzij de Ajax-app.
Bij de receptie zit Button, de paniekknopmodus. Door het indrukken van de knop wordt er in geval van een nood hulp opgeroepen.
