LightSwitch (3-way) [120] Jeweller

Przekaźnik

Steruje zasilaniem urządzenia oświetleniowego.

LightCore (3-way) [120] Jeweller

Panele dotykowe

SoloButton (1-gang) [120]

Jest on używany, gdy przełącznik jest zainstalowany jako oddzielne urządzenie. SoloButton składa się z panelu przedniego i ramki, dostarczanych jako jeden komponent.

CenterButton (1-gang) [120]

Jest używany, gdy przełącznik jest zainstalowany między zestawem urządzeń.

SideButton (1-gang) [120]

Jest on używany, gdy przełącznik jest zainstalowany po prawej lub lewej stronie zestawu urządzeń.

Ramki

Ramki dla dwóch, trzech, czterech i pięciu przełączników Ajax.

Frame (2 seats) [120]

Frame (3 seats) [120]

Frame (4 seats) [120]

Frame (5 seats) [120]

Pojedynczy przełącznik

LightSwitch (3-way) [120] Jeweller jest instalowany jako oddzielne urządzenie.

Przełącznik zespolony

LightSwitch (3-way) [120] Jeweller jest łączony w zestawie z innymi inteligentnymi przełącznikami Ajax i instalowany w ramce Frame obok siebie.

Czarny (Black)

RAL 9005

Grafitowy (Graphite)

RAL 7024

Biały (White)

RAL 9003

Kość słoniowa (Ivory)

RAL 1013

Mglisty (Fog)

RAL 7047

Jasnoszary (Oyster)

RAL 9002

Szary (Grey)

RAL 7004

Oliwkowy (Olive)

RAL 7044

Kolory RAL są jak najbardziej zgodne z rzeczywistymi kolorami. Mogą się one jednak nieznacznie różnić, dlatego należy ich używać wyłącznie jako sugestii dotyczących wyboru koloru.

Technologia komunikacji Jeweller

Autorska technologia komunikacji bezprzewodowej do przesyłania poleceń, alarmów i zdarzeń.

Najważniejsze cechy:

• Dwukierunkowa komunikacja.
• Zaawansowany antysabotaż.
• Szyfrowanie blokowe z kluczem dynamicznym.
• Natychmiastowe powiadomienia.
• Zdalne sterowanie i konfiguracja w aplikacjach Ajax.

Pasma częstotliwości

905,0 – 926,5 MHz

Maksymalna efektywna moc wypromieniowana (ERP)

do 20 mW

Modulacja sygnału radiowego

GFSK

Zasięg sygnału radiowego

do 1100 m

Pomiędzy urządzeniem a hubem (lub podwajaczem zasięgu) w otwartej przestrzeni.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Aby zapobiec zakłóceniom radiowym i zagłuszaniu.

Technologia komunikacji Wings

Opatentowana technologia komunikacji bezprzewodowej do aktualizacji oprogramowania sprzętowego.

Najważniejsze cechy:

• Dwukierunkowa komunikacja.
• Zaawansowany antysabotaż.
• Szyfrowanie blokowe z kluczem dynamicznym.
• Ponowne ładowanie pakietu danych w przypadku błędów w transmisji.
• Kontrola dostarczania pakietów danych.

Pasma częstotliwości

905,0 – 926,5 MHz

Zasięg komunikacji radiowej

do 1100 m

Między urządzeniem a hubem (lub podwajaczem zasięgu radiowego) w otwartej przestrzeni.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Aby zapobiec zakłóceniom radiowym i zagłuszaniu.

Scenariuszy automatyzacji

• Przez uzbrojenie/rozbrojenie
• Według harmonogramu
• Według alarmu
• Poprzez temperaturę, wilgotność oraz stężenie CO₂*
• Poprzez dotknięcie innego LightSwitch / naciśnięcie Button

* Scenariusze według wilgotności i stężenia CO₂ są dostępne po dodaniu LifeQuality Jeweller do systemu.

Działanie bez przewodu neutralnego

Do działania LightSwitch (3-way) [120] Jeweller potrzebuje wyłącznie przewodu liniowego (gorącego) do działania.

Minimalna moc obciążenia

20 W

Wartość jest obliczana dla urządzeń oświetleniowych LED.

Bezdotykowy panel zbliżeniowy

LightSwitch (3-way) [120] Jeweller jest aktywowany, gdy dłoń znajdzie się w odległości 15 mm od panelu.

Podświetlenie nocne

Dostępna opcjonalnie, można ją wyłączyć w ustawieniach urządzenia w aplikacji Ajax.

Zabezpieczenie przed niekompatybilnymi urządzeniami

Włacza się, gdy urządzenia oświetleniowe mają niewystarczającą moc (poniżej 20 W). Jeśli zabezpieczenie zostanie uaktywnione, LightSwitch (3-way) [120] Jeweller wyłącza zasilanie i wysyła powiadomienie do aplikacji Ajax. Dla urządzeń oświetleniowych o małej mocy do zestawu dołączono kondensator.

Ochrona przed spoofingiem

uwierzytelnianie urządzenia

Wykrywanie utraty łączności

po 36 sek

Czas wykrywania zależy od ustawień Jeweller lub Jeweller/Fibra.

Napięcie zasilania

120 V~, 60 Hz

Urządzenie nie wymaga przewodu neutralnego do działania.

Średnie zużycie energii

do 200 mW

Moc maksymalna

600 W

Dla LightCore (3-way) [120] Jeweller.

Maksymalny prąd obciążenia

5 A

Zabezpieczenie nadprądowe

więcej niż 5 A

Jeśli zabezpieczenie zostanie uaktywnione, LightSwitch (3-way) [120] Jeweller wyłącza zasilanie i wysyła powiadomienie do aplikacji Ajax.

Zabezpieczenie temperaturowe

powyżej +60 °C

Jeśli zabezpieczenie zostanie uaktywnione, LightSwitch (3-way) [120] Jeweller wyłącza zasilanie i wysyła powiadomienie do aplikacji Ajax.

Dopuszczalna temperatura pracy

od –10 °С do +40 °С

Dopuszczalna wilgotność

Do 75% przy braku kondensacji

Klasa ochrony

IP20

Konstrukcja przełącznika

Współczynnik kształtu NA (120)

Przekaźnik

LightCore (3-way) [120] Jeweller — 98,4 × 41,9 × 33,4 mm

Panele dotykowe

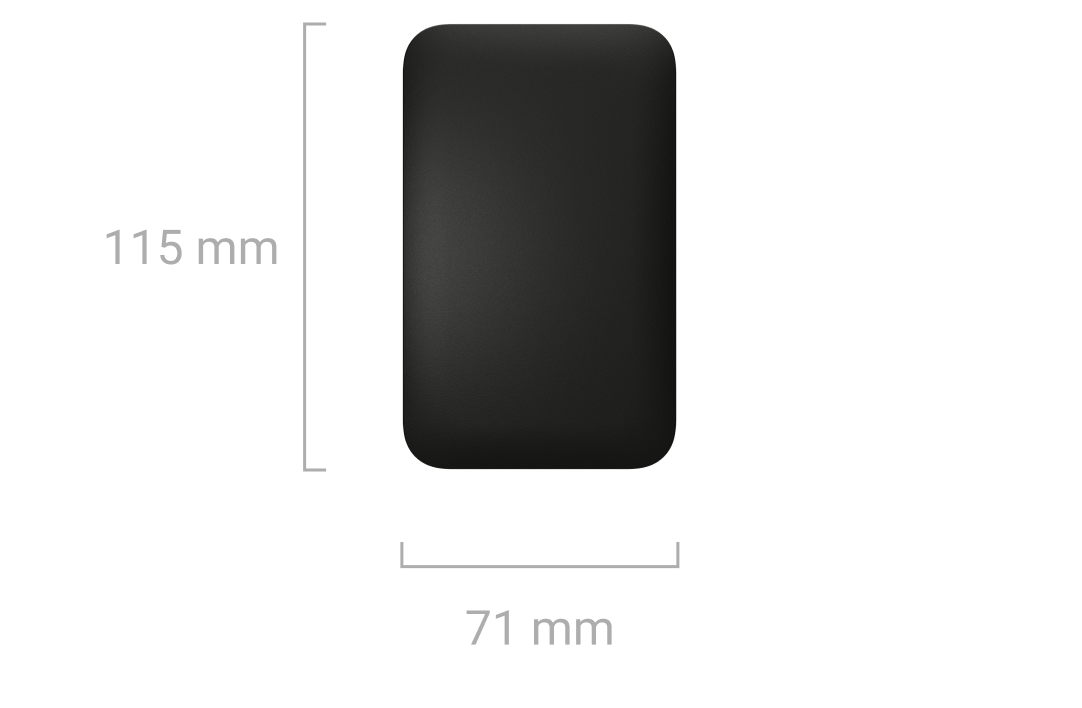

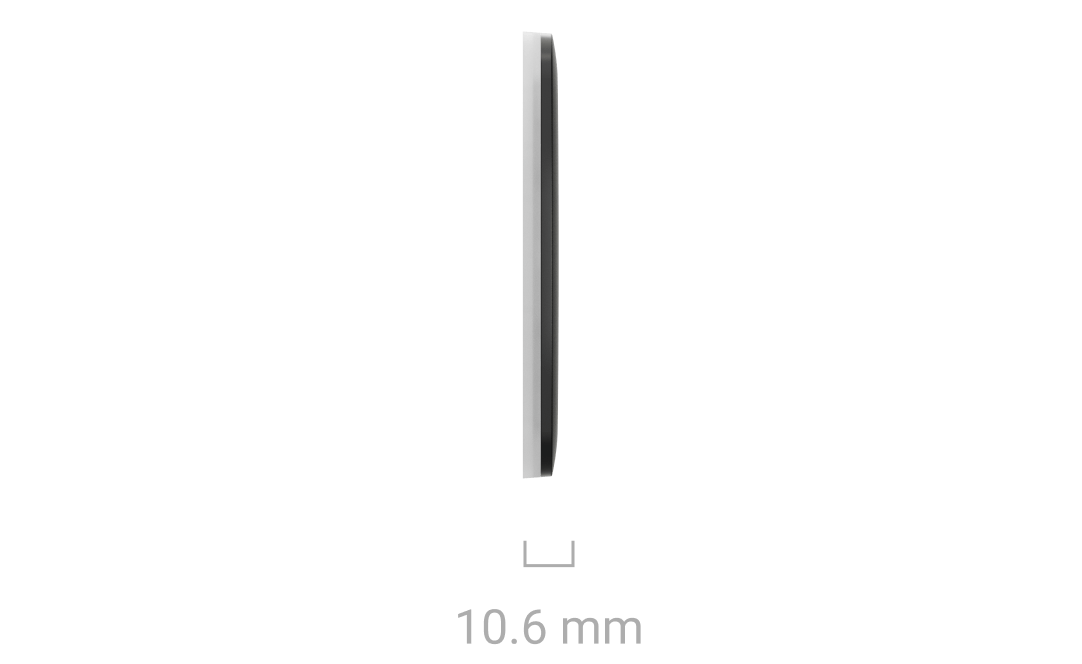

SoloButton (1-gang) [120] — 115 × 71 × 10,6 mm

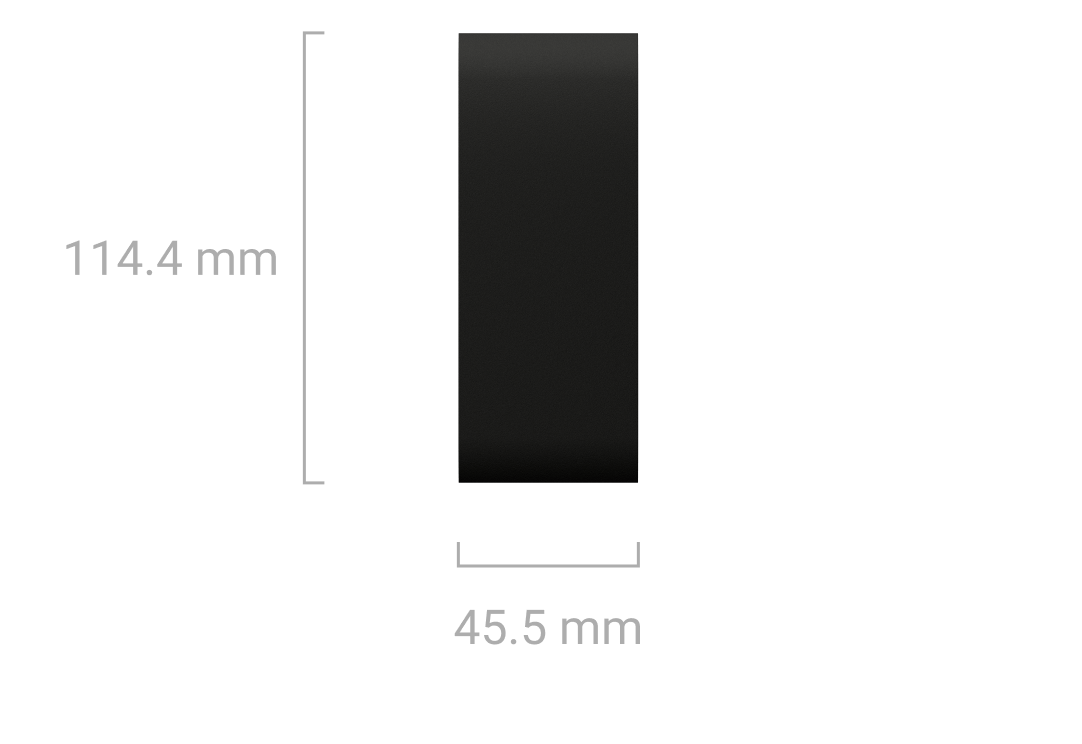

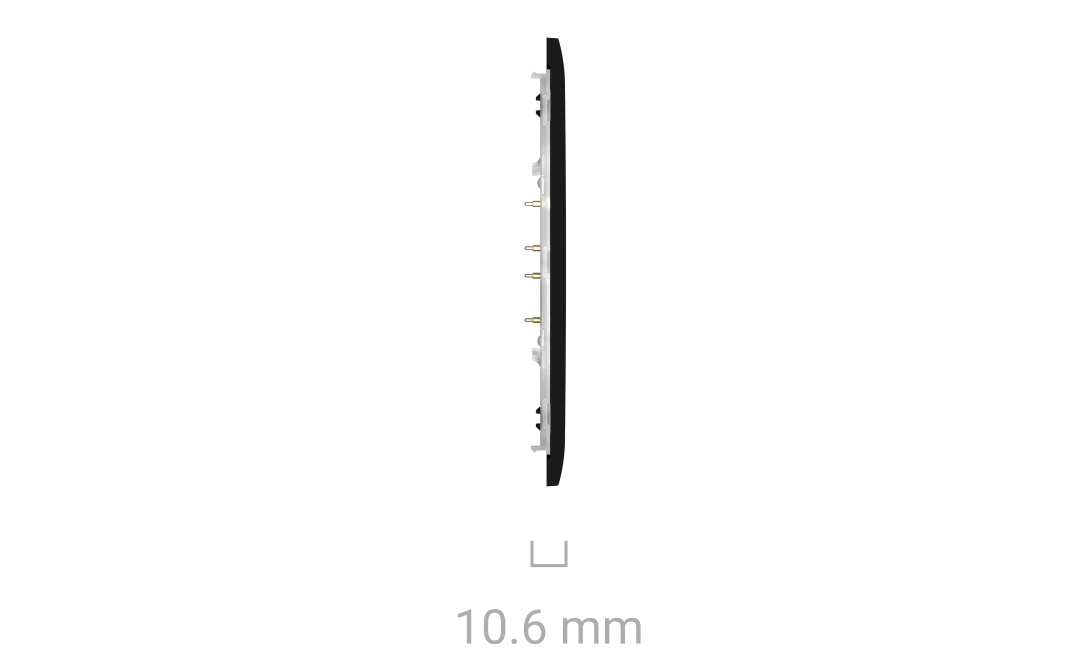

CenterButton (1-gang) [120] — 114,4 × 45,5 × 10,6 mm

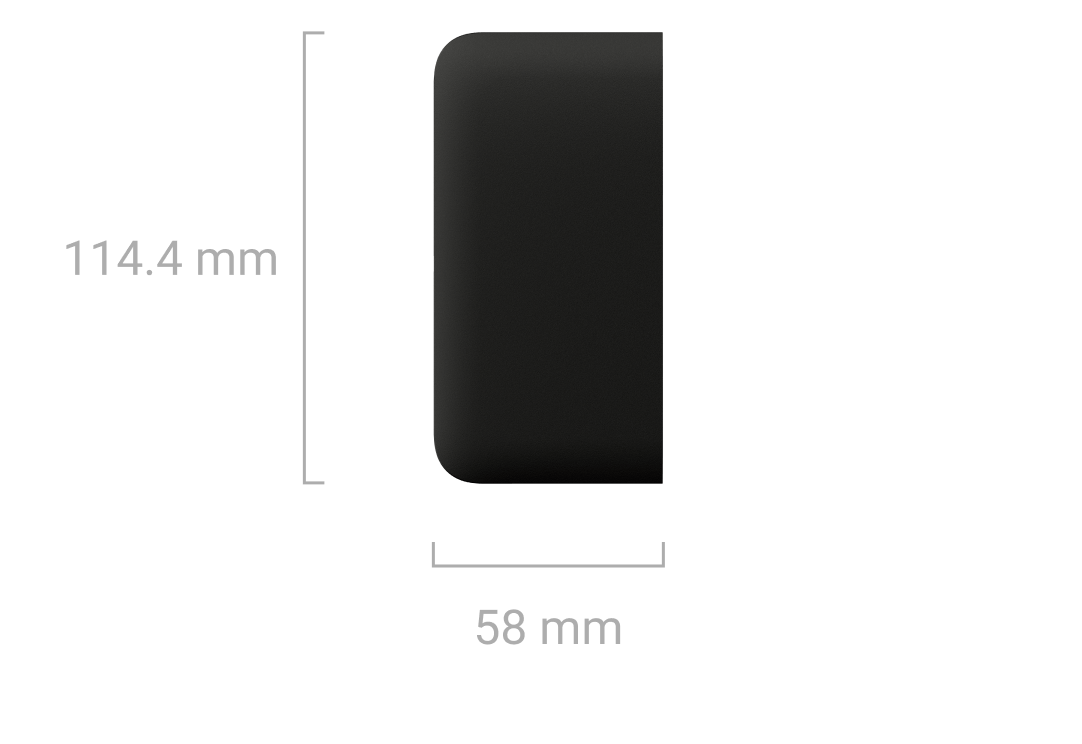

SideButton (1-gang) [120] — 114,4 × 58 × 10,6 mm

Ramki

Frame (2 seats) [120] — 115 × 117 × 6 mm

Frame (3 seats) [120] — 115 × 163 × 6 mm

Frame (4 seats) [120] — 115 × 209 × 6 mm

Frame (5 seats) [120] — 115 × 255 × 6 mm

Przekaźnik

LightCore (3-way) [120] Jeweller — 69 g

Panele dotykowe

SoloButton (1-gang) [120] — 55 g
CenterButton (1-gang) [120] — 31 g
SideButton (1-gang) [120] — 34 g

Ramki

Frame (2 seats) [120] — 22 g
Frame (3 seats) [120] — 28 g
Frame (4 seats) [120] — 35 g
Frame (5 seats) [120] — 41 g

LightSwitch (3-way) [120] Jeweller jest urządzeniem prefabrykowanym, w którym każdy komponent jest sprzedawany osobno. Komponenty są łatwo instalowane poprzez łączenie ich ze sobą.
