Superior LineSupply (45 W) Fibra

Technologia komunikacji Fibra

Opatentowana technologia komunikacji przewodowej łączy niezawodność połączeń przewodowych ze swobodą połączenia radiowego.

Najważniejsze cechy:

• Dwukierunkowa komunikacja.
• Zaawansowany antysabotaż.
• Szyfrowanie blokowe z kluczem dynamicznym.
• Natychmiastowe powiadomienia.
• Zdalna konfiguracja za pomocą aplikacji Ajax.

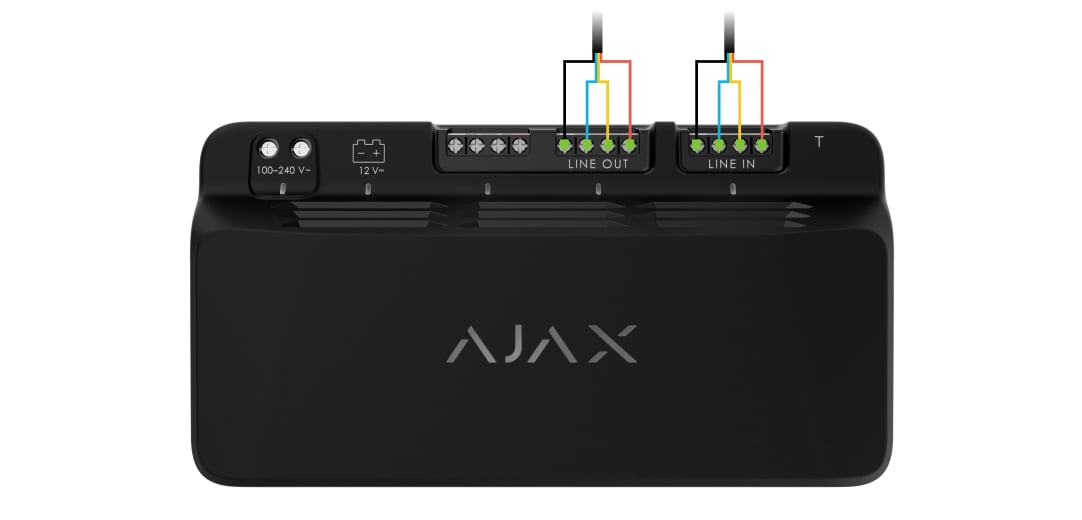

Połączenie liniowe

4-żyłowy przewód

Połączenie

w dowolnym punkcie linii Fibra

LineSupply (45 W) można zainstalować za hubem, czujnikiem, klawiaturą, syreną lub innym LineSupply. Moduł zapewnia dodatkowe zasilanie urządzeniom Fibra zainstalowanym pomiędzy LineSupply (45 W) a końcem linii.

Zasięg połączenia przewodowego

• pomiędzy modułem a hubem — do 2000 m;
• pomiędzy modułem a ostatnim urządzeniem Fibra na linii — do 2000 m.

Maksymalna długość linii ma znaczenie w przypadku stosowania skrętki U/UTP cat.5.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Rodzaj

type A

Z sieci elektrycznej

100–240 V~, 50/60 Hz

Napięcie znamionowe urządzenia

12 V⎓

Maksymalny pobór prądu przy napięciu znamionowym

3 A

Niskie napięcie baterii

11,3 V⎓

Niskie napięcie przywracania baterii

14,3 V⎓

Napięcie baterii na koniec okresu eksploatacji

10,5 V⎓

Maksymalne szczytowe napięcie zmienne baterii w cyklu

• maksymalne tętnienie napięcia baterii między wartościami szczytowymi: 5% (zgodne z normą EN 50131-6)
• maksymalne napięcie tętnienia RMS baterii: 180 mV (zgodne z VdS 2115)

Minimalny poziom energii dla baterii zapasowego w stanie naładowanym

100%

Zapasowe

Bateria 12 V⎓ o pojemności od 7 do 17 Ah

Brak w zestawie. W momencie, gdy dostępne jest główne zasilanie, bateria zapasowa jest automatycznie ładowana z sieci elektrycznej. Korzystając z baterii o pojemności 7 Ah, 9 Ah lub 17 Ah do pracy autonomicznej przez 60 godzin, maksymalne obciążenie powinno wynosić odpowiednio nie więcej niż 0,1 A, 0,14 A i 0,27 A.

Maksymalny czas ładowania baterii o maksymalnej pojemności do 80%

do 24 godzin

Moc wyjściowa

• linii wyjściowej — 30 W;
• do ładowania baterii zapasowej — 15 W.

Alarm sabotażowy

LineSupply (45 W) ma złącze umożliwiające przymocowanie płytki styku antysabotażowego do modułu. Płytka styku antysabotażowego znajduje się w obudowie Case sprzedawanej oddzielnie.

Ochrona przed zwarciem na linii Fibra

Ochrona przed przepięciem

na liniach sygnałowych Fibra

Moduł chroni urządzenia, gdy do zacisków sygnałowych A i B doprowadzone jest napięcie.

Ochrona przed spoofingiem

uwierzytelnianie urządzenia

Wykrywanie utraty łączności

po 36 sek

Pomiędzy hubem a LineSupply (45 W). Można to zmienić w ustawieniach huba.

Superior LineSupply (45 W) Fibra

Przewód zasilający

Kabel przyłączeniowy baterii

Adapter zaciskowy — 2 sztuki.

Krótka instrukcja
