vhfBridge
Módulo para ligar Sistemas de Segurança Ajax a transmissores VHF de terceiros
Módulo com
uma carcaça
uma carcaça
3 249
UAH
Preço recomendado
IVA incluído
Módulo sem
uma carcaça
uma carcaça
2 699
UAH
Preço recomendado
IVA incluído
Transmissão instantânea do alarme sem Internet
vhfBridge é um transponder que fornece um hub com um canal adicional para comunicar com uma central de monitorização. Com o módulo vhfBridge pode usar os sistemas Ajax em localidades onde a ligação de Internet é instável, em reservas naturais, em áreas de montanha ou desertas.
Os alarmes e os eventos do sistema são transmitidos através de ondas rádio VHF ao longo de dezenas de quilómetros1. O vhfBridge pode ser usado como um canal de comunicação principal ou de reserva.

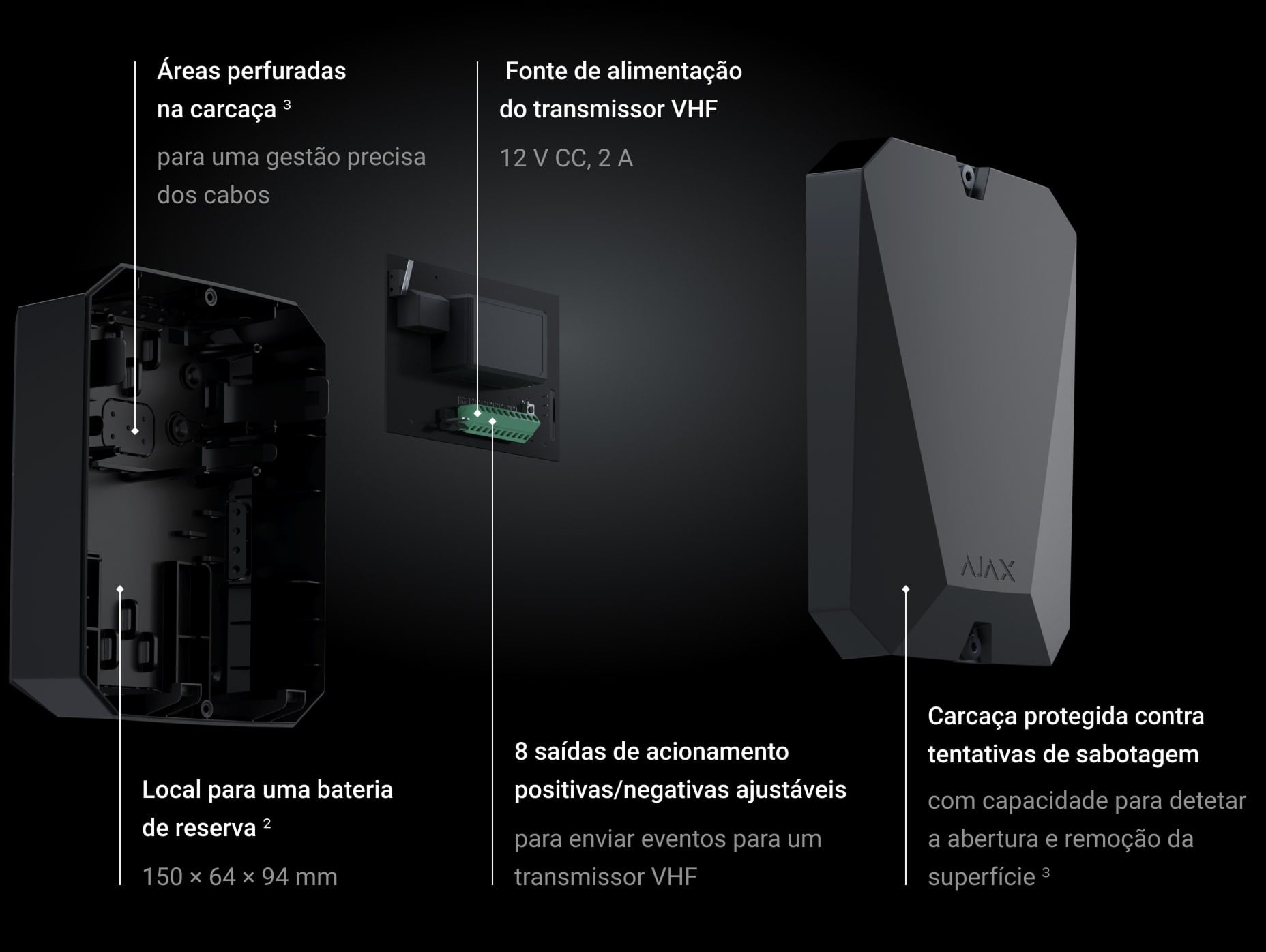

Fiabilidade e versatilidade na conceção
É possível adquirir o módulo vhfBridge sem a carcaça
É possível ligar qualquer transmissor VHF com entradas de retransmissão ao vhfBridge
Autonomia elaborada
É possível incorporar uma bateria de reserva de 7 Ah no interior de uma carcaça do módulo vhfBridge. A bateria irá alimentar um transmissor VHF com um consumo de até 2A. Por conseguinte, o transmissor não necessita de ter uma bateria, o que diminui a frequência de manutenção.
Em caso de corte de energia numa instalação, o transponder e o transmissor funcionam com uma bateria de reserva durante o máximo de 75 horas4, a transmitir eventos para uma estação central de monitorização.-
![]()
Até 75 horas4 de funcionamento autónomo -
![]()
Local para uma bateria de reserva de 7 Ah

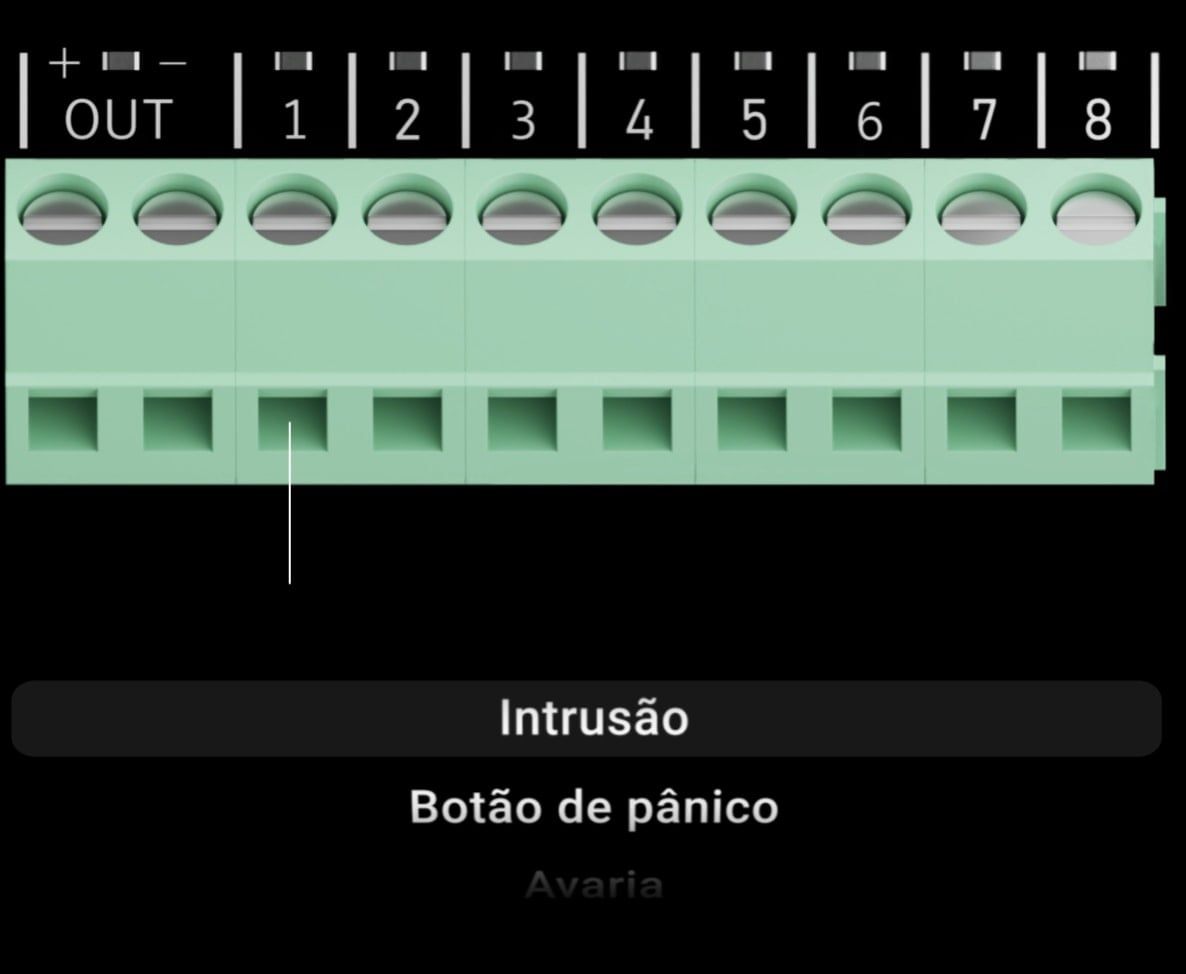

Sinalização ajustável
Obtenha apenas os eventos que necessita. Pode configurar cada saída do vhfBridge na app Ajax: defina um evento ou desative-o.
Segurança de comunicação sem compromissos
O vhfBridge comunica com um hub através de um protocolo de rádio Jeweller encriptado. Este garante a interação contínua de todos os dispositivos do sistema de segurança. O protocolo de rádio utiliza períodos de tempo para sincronizar as sessões de comunicação do dispositivo, autenticação para evitar falsificações e encriptação para proteger contra roubo de dados.
Ligação com um hub a uma distância de
até 1800 metros
até 1800 metros
Transmissão de alarmes num espaço de
0,15 segundos
0,15 segundos
Intervalo de ping do hub
desde 12 segundos
desde 12 segundos
Instalação sem problemas
De forma semelhante a outros dispositivos Ajax, o vhfBridge liga-se a um hub na app fazendo a leitura de um código QR. A carcaça do transponder possui áreas perfuradas para uma cablagem mais organizada. As saídas são configuráveis com as apps Ajax para smartphones e computadores.
-
![]()
Adicionar ao Sistema fazendo a leitura de um código QR -
![]()
Instalação numa parede -
![]()
Ligação de um transmissor VHF -
![]()
Configurar com uma app
Especificações técnicas
Cor
Branco e preto
Classificação
Transponder para comunicação com a central de monitorização através de um transmissor VHF
Instalação
Interior
Número de saídas potenciais
8
Tipos de saída
Acionamento positivo e acionamento negativo (depende das definições)
Tipos de transmissão
Impulso e biestável (depende das definições)
Transmissores VHF recomendados
Transmissor de alarme Hawk VHF da FSK Electronics
TX750C da RDC
TR-41 da Puper
TX750C da RDC
TR-41 da Puper
Compatível com unidades centrais Ajax
Compatível com repetidores Ajax
+
Compatibilidade com transmissores de rádio VHF de terceiros
Compatibilidade com verificação fotográfica de alarmes
Não
Fonte de alimentação principal
100–240 V, 50/60 Hz
Fonte de alimentação de reserva
12 V CC, até 75 horas de energia para um transponder ou um transmissor
Tipo de bateria compatível
Bateria de 12V com um ciclo de carga completo de até 30 horas.
O tamanho máximo de uma bateria instalada na carcaça deve ser de 150 × 64 × 94 mm
O tamanho máximo de uma bateria instalada na carcaça deve ser de 150 × 64 × 94 mm
Tipo de bateria recomendado
Bateria de 12 V com uma capacidade de 4 Ah ou 7 Ah
O conjunto não inclui uma bateria de reserva
O conjunto não inclui uma bateria de reserva
Potência do transmissor VHF
12 V CC, 2 A
Antissabotagem
Proteção contra falsificação
Notificações de inibição
Tampers contra abertura e remoção
Bateria de reserva
Notificações de inibição
Tampers contra abertura e remoção
Bateria de reserva
Protocolo de rádio Jeweller
Alcance de comunicação — até 1800 metros na linha de visão
Comunicação bidirecional entre dispositivos
Frequências de funcionamento — 868,0−868,6 MHz
Potência do sinal de rádio regulado automaticamente — até 25 mW
Encriptação de bloqueio com base no algoritmo AES
Intervalo de ping do detetor — 12–300 segundos
Salto de frequência
Saiba mais sobre o Jeweller
Comunicação bidirecional entre dispositivos
Frequências de funcionamento — 868,0−868,6 MHz
Potência do sinal de rádio regulado automaticamente — até 25 mW
Encriptação de bloqueio com base no algoritmo AES
Intervalo de ping do detetor — 12–300 segundos
Salto de frequência
Saiba mais sobre o Jeweller
Potência máxima do sinal de rádio
≤ 25 mW
Classe de proteção
IP50
Intervalo de temperaturas de funcionamento
Entre –10°C e +40°C
Humidade de funcionamento
Até 75%
Dimensões gerais
196 × 238 × 100 mm (com carcaça)
145 × 89 × 51 mm (sem carcaça)
145 × 89 × 51 mm (sem carcaça)
Peso
840 g (com carcaça)
165 g (sem carcaça)
165 g (sem carcaça)
Garantia
Conjunto completo
vhfBridge
Cabo de alimentação
Cabo de ligação à bateria de 12 V
Kit de instalação
Carcaça (consoante o conjunto)
Guia Rápido
Cabo de alimentação
Cabo de ligação à bateria de 12 V
Kit de instalação
Carcaça (consoante o conjunto)
Guia Rápido
Vida útil
10 anos
1
A distância depende do transmissor, do terreno e das condições meteorológicas. O alcance máximo varia consoante cada caso particular.
2
A bateria de reserva não está incluída no conjunto.
3
O vhfBridge pode ser vendido sem a carcaça.
4
Ao utilizar uma bateria de 7 Ah.
