MotionCam Outdoor Jeweller

Уличный датчик движения с фотоверификацией тревог

Датчик движения — это извещатель, который фиксирует движения объектов и используется, для того чтобы контролировать охраняемую территорию или запускать автоматизированные сценарии. В системах сигнализации датчик движения используют для того, чтобы определить вторжение на охраняемую территорию.

Виды датчиков движения

Датчики присутствия различают по принципу действия, особенностям монтажа и использования и по точности срабатывания устройства. Для того чтобы выбрать подходящий датчик движения для установки, нужно ознакомиться с самыми распространенными видами этого типа устройств.

Уличные и комнатные датчики движения

По типу места установки датчиков движения различают приборы внутренней и наружной установки. Основное отличие у этих видов датчиков в защищенности корпуса уличных устройств от воздействия погодных факторов — снега, дождя и ветра.

Проводные и беспроводные датчики движения

Отличие этих видов датчиков заключается в способе передачи сигнала. Проводные датчики на охранную сигнализацию отправляют тревожный сигнал через кабельное подключение. Питание проводного датчика обеспечивает сигнализация или же сетевой адаптер. Беспроводные датчики присутствия передают сигнал тревоги по защищенному радиоканалу. Питание беспроводные устройства получают от батарей.

Инфракрасные детекторы движения

Инфракрасные детекторы движения реагируют на тепловое излучение тела человека. Это самый распространённый вид детектора движения. Но в этом варианте устройства не исключены ложные срабатывания при нагревании устройства, или, например, движении животного. Но современные датчики движения, в большинстве, защищены от ложных срабатываний такого рода.

Ультразвуковые датчики присутствия

Ультразвуковые излучатели работают на высоких частотах — от 20 кГц до 60 кГц. Из-за этого, животные, например коты, чувствительны к таким частотам, более того их используют для дрессировки животных.Принцип работы ультразвукового датчика движения заключается в эффекте Доплера. Волна, которая излучается, отражается от объекта в движении, возвращается и принимается приемником, а частота волны изменяется. Это фиксируется, датчик активирует сигнал. Главное преимущество такого датчика — он нечувствительный к окружающей среде.

Лазерные или фотодатчики движения

В датчиках движения такого вида есть излучатель, например инфракрасный светодиод, и приемник — фотодиод такого же спектра. Это простой детектор, реализация которого возможна в двух исполнениях:

1. Монтаж излучателя и фотодиода в охраняемой зоне напротив друг друга. Когда кто-то проходит через коридор, излучение заслоняется и не достигает приемника, тогда срабатывает датчик.
2. Установка излучателя и фотодиода рядом фиксирует изменения, когда в зоне действия датчика кто-то есть. Излучение отражается от человека и попадает на фотодиод.

Датчик присутствия микроволновый

Устройство состоит из приемника и передатчика, который генерирует сигнал высокой частоты. Когда возле датчика происходит движение — частота изменяется. Приемник настроен так образом, что когда происходит изменение частоты, сигнал становится сильнее и передается на реле или контрольную панель системы безопасности, и включается нагрузка. Микроволновые детекторы движения очень чувствительные и могут реагировать на движение даже за незначительными перегородками.

Подключение датчика движения

Существует множество вариантов подключения датчиков присутствия, и зависят они от ряда факторов. Для начала, нужно определить потребность, например — пользователь ищет систему, которая обезопасит дом от вторжения еще снаружи помещения или внутри, устанавливать беспроводное или проводное устройство, с фотофиксацией тревог или без. В любом случае стоит ознакомиться с детальной инструкцией которую предоставляют производители и следовать указаниям по установке или воспользоваться услугами профессиональных инсталляторов.

Уличный беспроводной детектор движения с фотокамерой для верификации тревог Ajax MotionCam Outdoor

MotionCam Outdoor — это беспроводной уличный датчик движения для сигнализации со встроенной камерой. В комплекте к устройству есть козырек Ajax Hood, для защиты детектора от дождя и снега, прибор MotionCam Outdoor, крепежная панель SmartBracket, монтажный комплект и инструкция.

Принцип работы уличного датчика с фотоверификацией тревог Ajax MotionCam Outdoor

MotionCam Outdoor — уличный датчик движения с фотокамерой. Инфракрасные сенсоры датчика фиксируют вторжения, обнаруживая подвижные объекты с температурой, близкой к температуре человеческого тела. Визуальная верификация поможет мгновенно оценить ситуацию. Избавляя пользователей от лишнего беспокойства и от вызова патрулей, датчик в режиме охраны постоянно считывает сигналы двух ИК-сенсоров. При обнаружении движения, MotionCam Outdoor передает сигнал на hub и сигнализирует о тревоге миганием индикатора, если индикация включена.Тревога фиксируется, если оба сенсора обнаружили движение. Параллельно уличный датчик движения для сигнализации делает от 1 до 5 фото, в зависимости от настроек, и передает их на контрольную панель. Hub по тревоге активирует сирены, запуск сценариев и уведомляет о происшествии пользователей и охранную компанию.Дальность детектирования датчиком устанавливается вручную на расстояние от трех до пятнадцати метров. Это позволяет точно определить зону обнаружения, избежать ложных срабатываний на кусты или деревья.

Особенности беспроводного уличного датчика Ajax MotionCam Outdoor

Фильтр ложных тревог

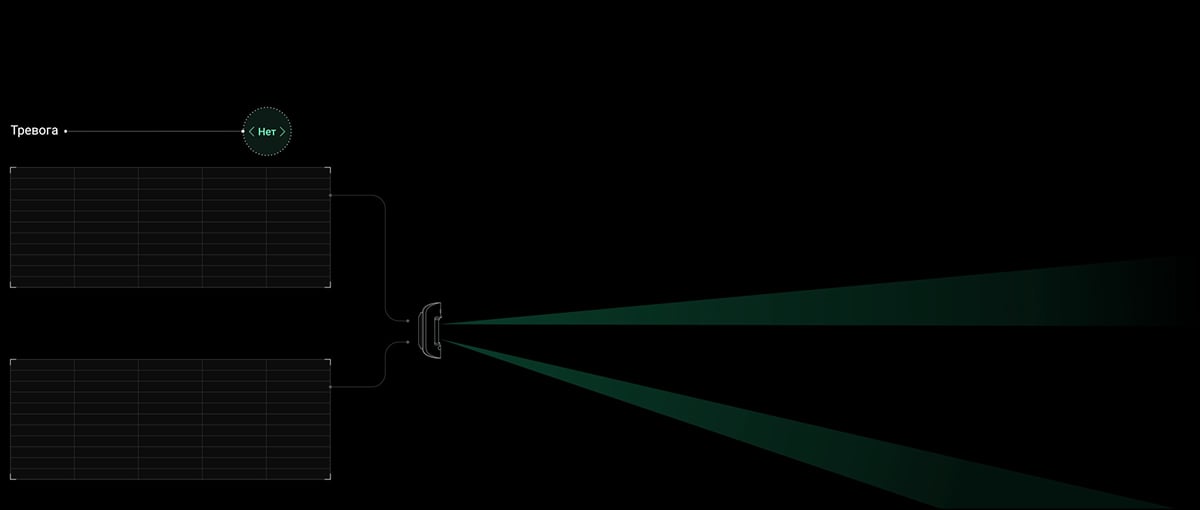

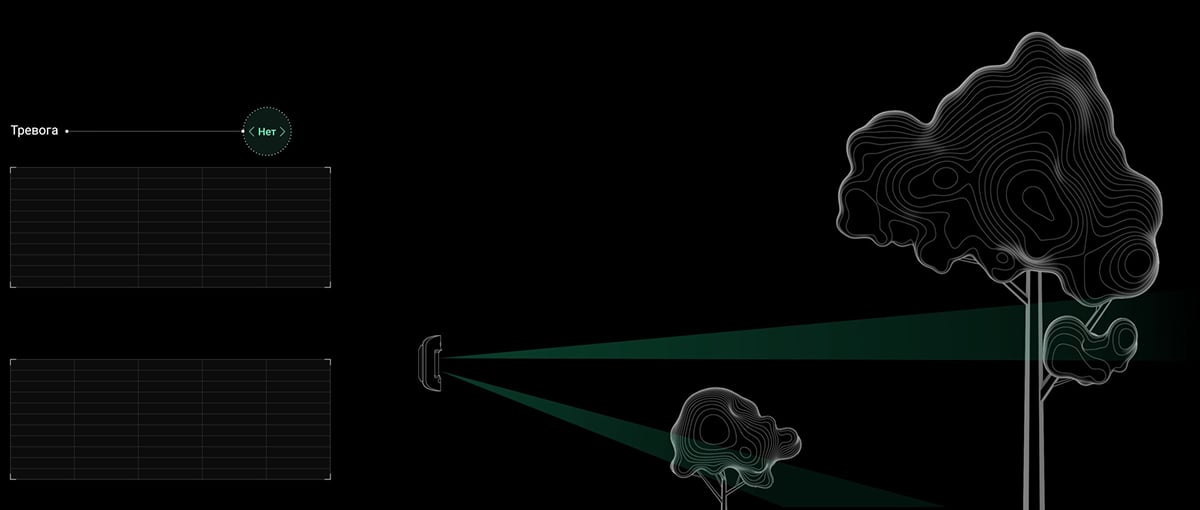

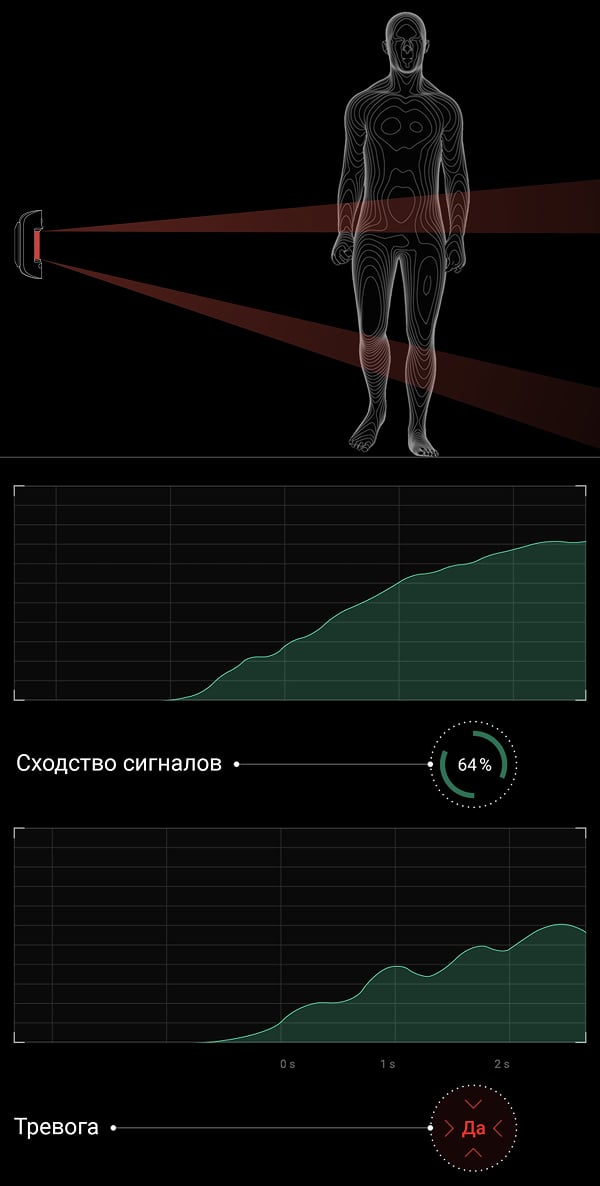

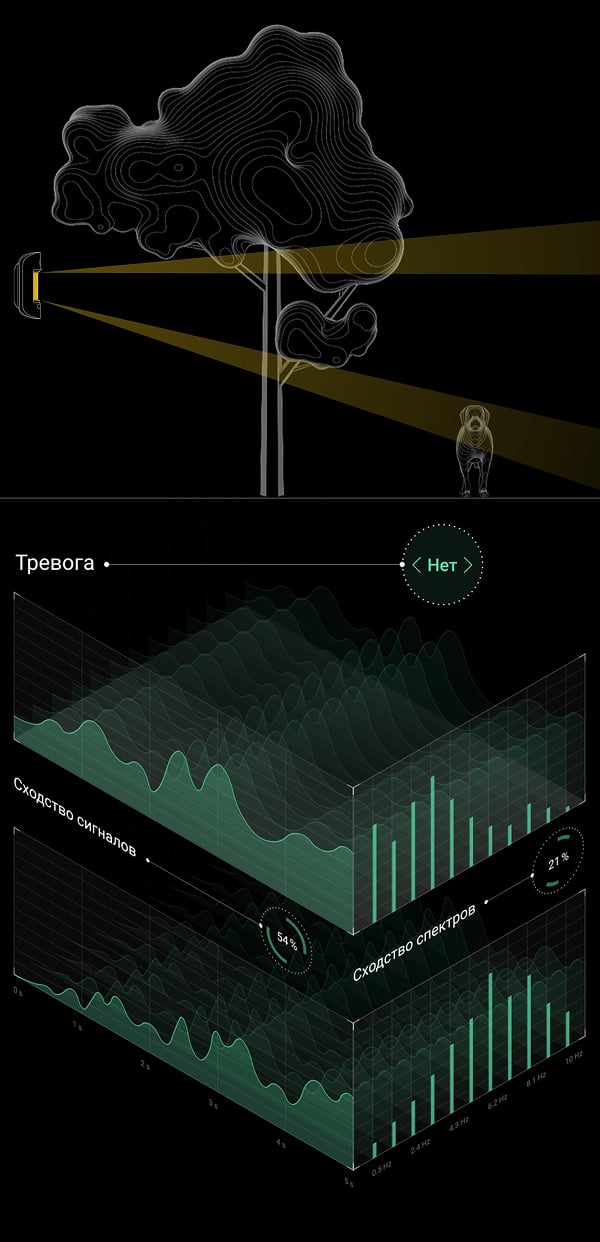

Беспроводной датчик для улицы оснащен парой независимых инфракрасных сенсоров, которые реагируют на движение. Сигналы, которые отправляют сенсоры, анализирует двухэтапный алгоритм LISA. И только, если оба инфракрасных датчика обнаружили движение, алгоритм анализирует сигналы и отличает помехи от реальной угрозы.При корректной настройке и установке MotionCam Outdoor, уличный беспроводной датчик движения не реагирует на животных ростом до 80 см.

Подтверждение тревоги и незамедлительная реакция

Уличный датчик движения для сигнализации MotionCam Outdoor распознает вторжение на охраняемую территорию и отправляет владельцам помещения анимированную серию фотографий для подтверждения. С помощью фотоверификации можно предотвратить ложные выезды патрулей, а пользователей системы безопасности — уберечь от напрасного беспокойства.

Адаптация к текущей погодной ситуации

Беспроводной датчик MotionCam Outdoor работает в температурном диапазоне от –25°С до +60°С. Для защиты сенсоров устройства от дождя и снега предусмотрен специальный козырек на корпусе.

Режим температурной компенсации

Уличный датчик присутствия Ajax MotionCam Outdoor воспринимает человека и другие объекты как тепловые пятна. Устройство отслеживает эти пятна и при их движении, сигнализирует о тревоге. MotionCam Outdoor реагирует на движение пятен, температура которых близка к температуре человеческого тела. В случае когда температура окружающей среды приблизительно равна температуре человека — корректная работа датчика не гарантируется, если не применять температурную компенсацию, благодаря которой датчик обнаруживает движение на всем рабочем диапазоне температур.

Защита от саботажа

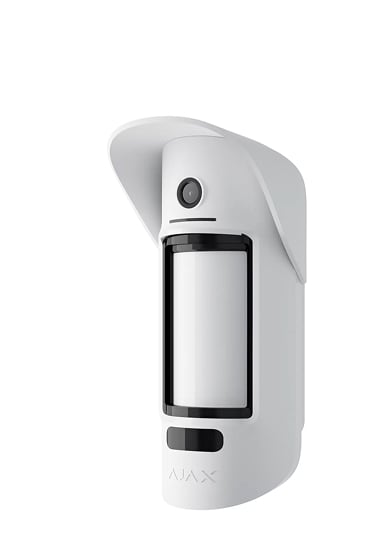

Уличный датчик движения с камерой MotionCam Outdoor не получится незаметно отключить или вывести из строя. Все из-за наличия в беспроводном устройстве сенсоров маскирования, которые реагируют на закрашивание линзы, завешивание и преграды. Меньше, чем за минуту hub обнаружит отсутствие связи с датчиком движения и сообщит о происшествии пользователям.

Надежная связь

Беспроводной датчик присутствия Ajax использует для передачи данных два защищенных радиопротокола: Jeweller и Wings. Это независимые друг от друга протоколы с разной функциональностью. Jeweller передает сигналы тревоги за 0,15 секунды, а Wings отвечает за быструю передачу снимков с места события в приложение.Связь с центральной панелью hub поддерживается на расстоянии 1700 м. А срок работы беспроводного датчика движения для наружной установки — до 3 лет от предустановленных батарей.

Уличная камера для охраны

Камера в уличном датчике адаптируется к съемке при сложном освещении: попадание прямых солнечных лучей, поверхности, которые отражают свет или свет уличных фонарей. Широкоугольная линза позволяет охватить всю охраняемую территорию. Инфракрасный фильтр обеспечивает цветопередачу при ярком освещении, а два ярких инфракрасных светодиода обеспечивают видимость даже во тьме.Охранная камера в датчике присутствия MotionCam Outdoor работает в разных условиях, что позволяет получить качественную картинку верификации тревоги. Время доставки фото в приложение Ajax зависит от выбранного разрешения, уровня сигнала Jeweller и Wings, а также скорости интернета на hub.

Монтаж и установка

Для того чтобы добавить беспроводной уличный датчик движения с фотокамерой MotionCam Outdoor в систему, нужно отсканировать QR-код приложением Ajax, присвоить устройству имя и комнату. Настройка детектора будет происходить в мобильном приложении в реальном времени с использованием тестов уровня сигнала и зон обнаружения. При необходимости есть возможность временно отключить беспроводной датчик движения или перенастроить.Для корректной работы беспроводного датчика движения целесообразно установить прибор на высоте 0,8-1,3 метра над уровнем земли на стене дома или на ограждении. Не стоит устанавливать датчик движения вблизи металла и зеркал, возле деревьев и высоких кустов, в местах с низким уровнем сигнала и ближе 1 м к hub.
