Outlet (basic) [type F]

Механізм розетки

OutletCore (basic) [type F]

OutletCore (basic) vertical [type F]

Кришки

Усі кришки складаються з двох елементів однакового кольору: передньої панелі та кришки розетки.

SoloCover (basic) [type F]

Використовується, коли необхідно встановити розетку як окремий пристрій.

SideCover (basic) [type F]

Використовується, коли необхідно встановити розетку праворуч або ліворуч (зверху або знизу) від пристроїв.

CenterCover (basic) [type F]

Використовується, коли необхідно встановити розетку між пристроями.

Рамки

Рамки для двох, трьох, чотирьох і п’яти пристроїв Ajax — вбудованих розеток і вимикачів у будь-якій комбінації*.

Frame (2 seats)

Frame (3 seats)

Frame (4 seats)

Frame (5 seats)

Frame (2 seats) vertical

Frame (3 seats) vertical

Frame (4 seats) vertical

Frame (5 seats) vertical

* Комбінації з розумними розетками доступні тільки у горизонтальній орієнтації.

Одинарна

Outlet (basic) [ type F ] встановлена як окремий пристрій.

Комбінована

Outlet (basic) [ type F ] встановлена в рамку Frame разом з іншими розетками Ajax та/або вимикачами LightSwitch.

Чорний (Black)

RAL 9005

Графіт (Graphite)

RAL 7024

Білий (White)

RAL 9002

Слонова кістка (Ivory)

RAL 1013

Димний (Fog)

RAL 7047

Устричний (Oyster)

RAL 9002

Сірий (Grey)

RAL 7004

Оливковий (Olive)

RAL 7044

Кольори RAL максимально наближені до реального кольору. Однак вони можуть дещо відрізнятися, тому, будь ласка, використовуйте їх лише як орієнтир для вибору кольору.

Напруга живлення

250 В~, 50/60 Гц

Максимальний струм навантаження

16 A

Комутована потужність

до 3,6 кВт (резистивне навантаження при 250 В~)

Клас захисту від ураження електричним струмом

Клас I (із заземлювальним контактом)

Діапазон робочих температур

від –10 °C до +40 °C

Допустима вологість

до 75% без утворення конденсату

Клас захисту

IP20

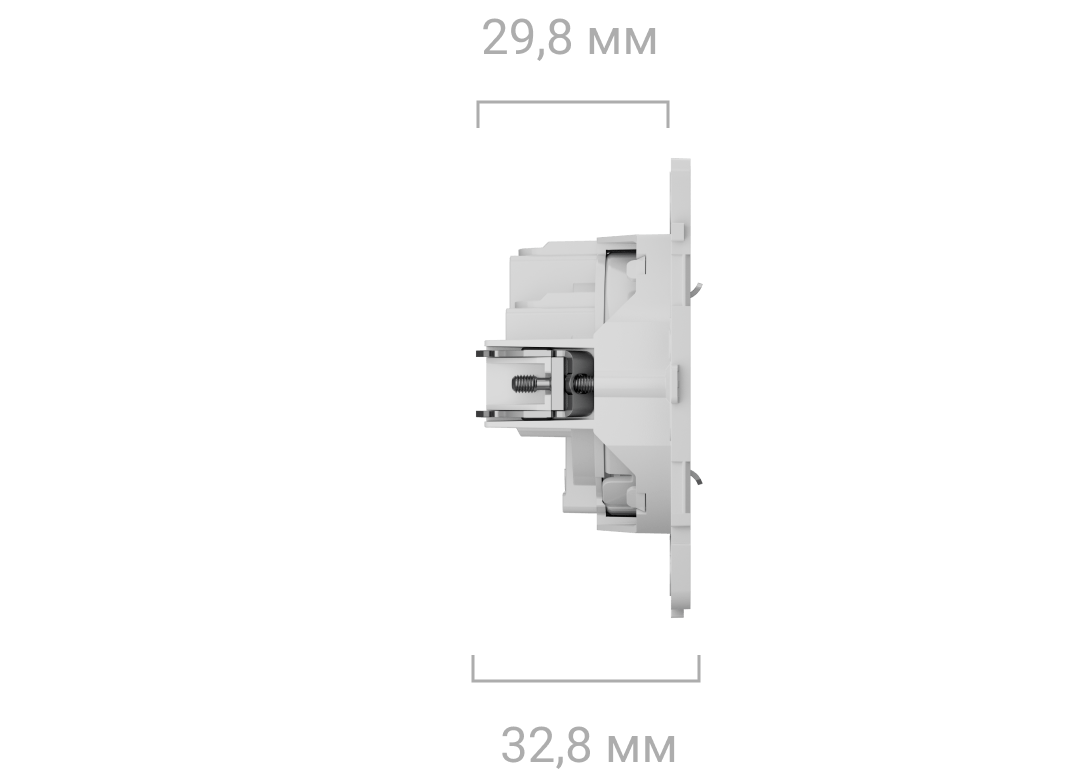

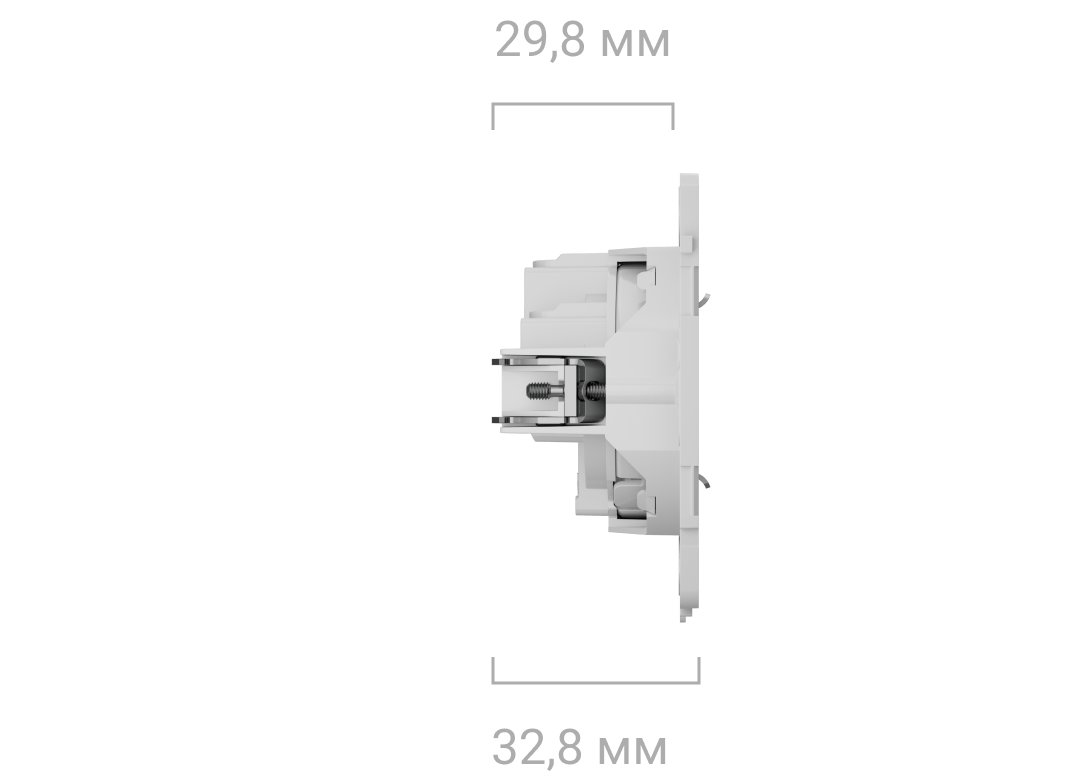

OutletCore (basic) [type F]

77,3 × 74,2 × 32,8 мм

OutletCore (basic) vertical [type F]

74,2 × 74,5 × 32,8 мм

SoloCover (basic) [type F]

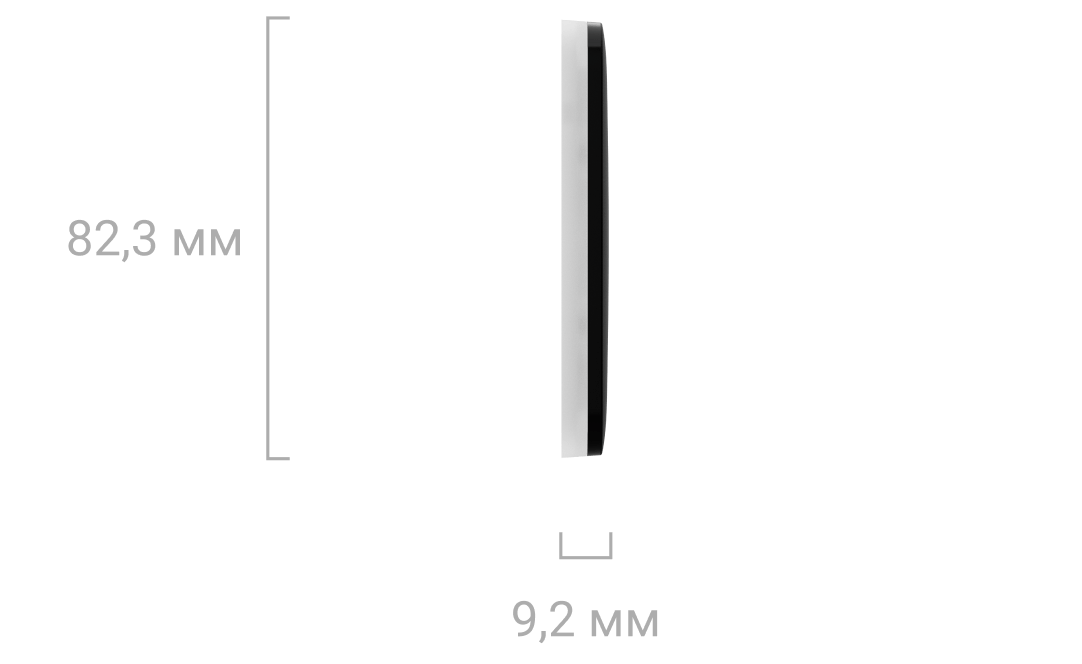

передня панель — 82,3 × 82,3 × 9,2 мм

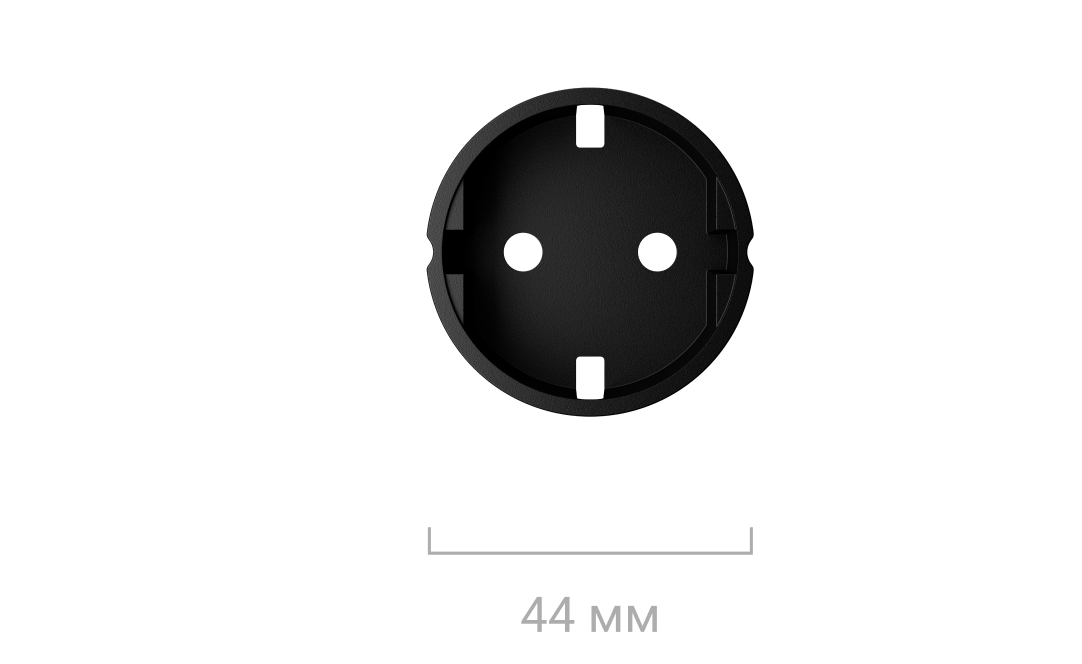

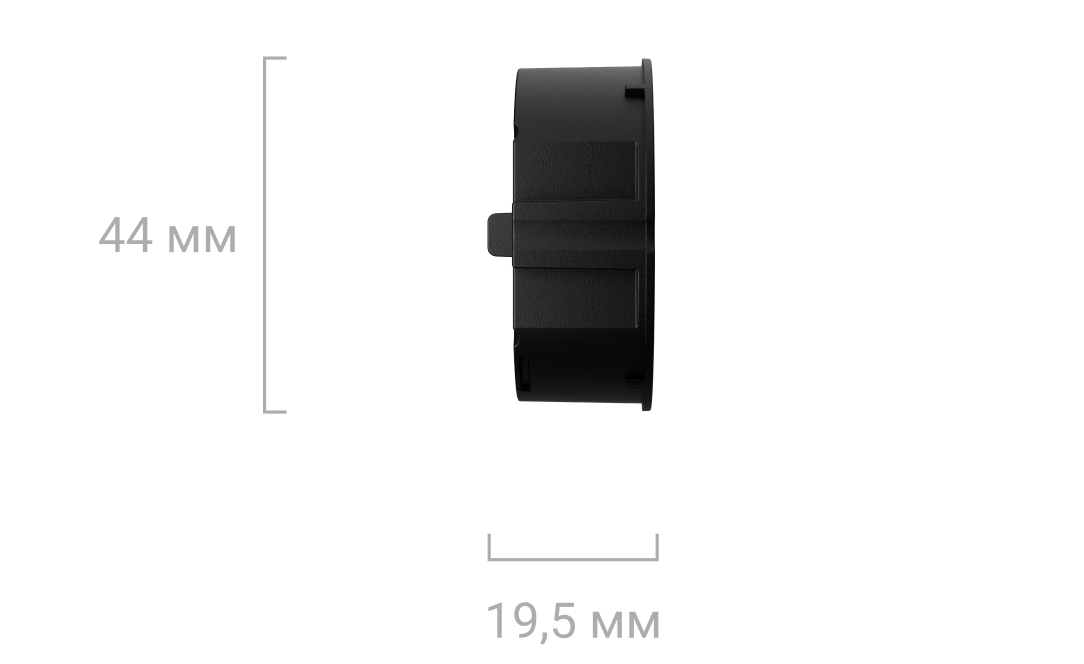

кришка розетки — 44 × 19,5 мм

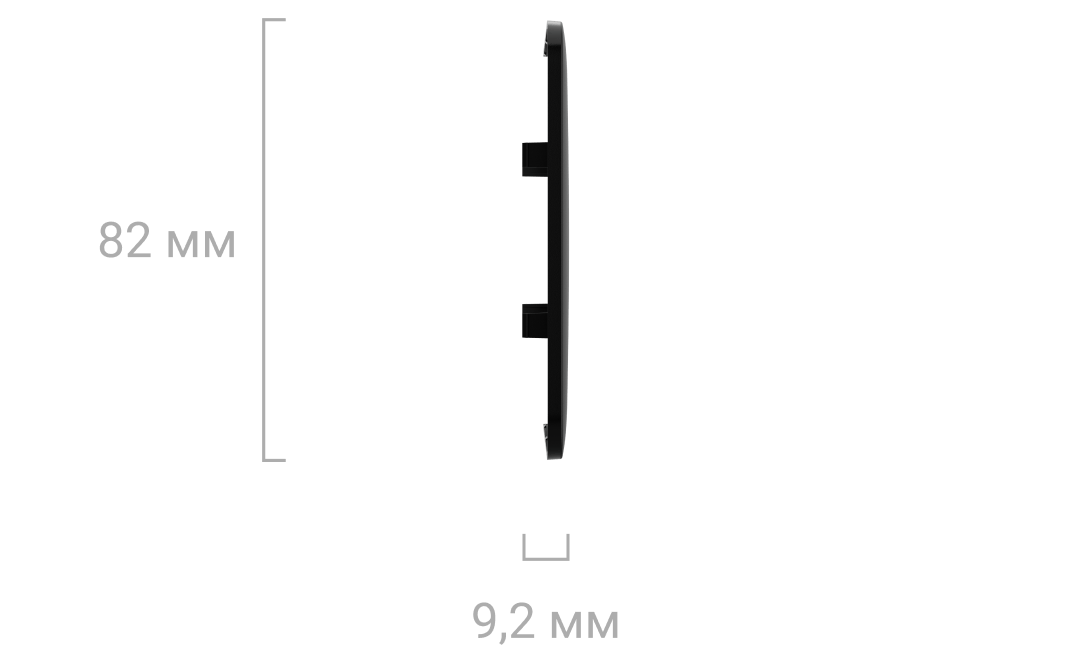

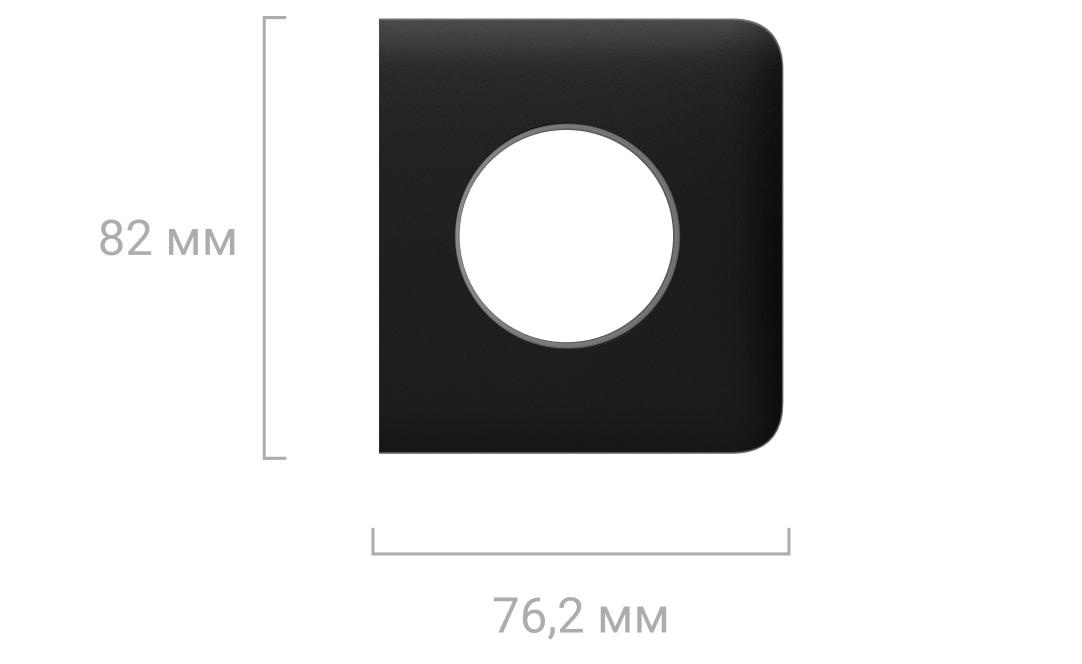

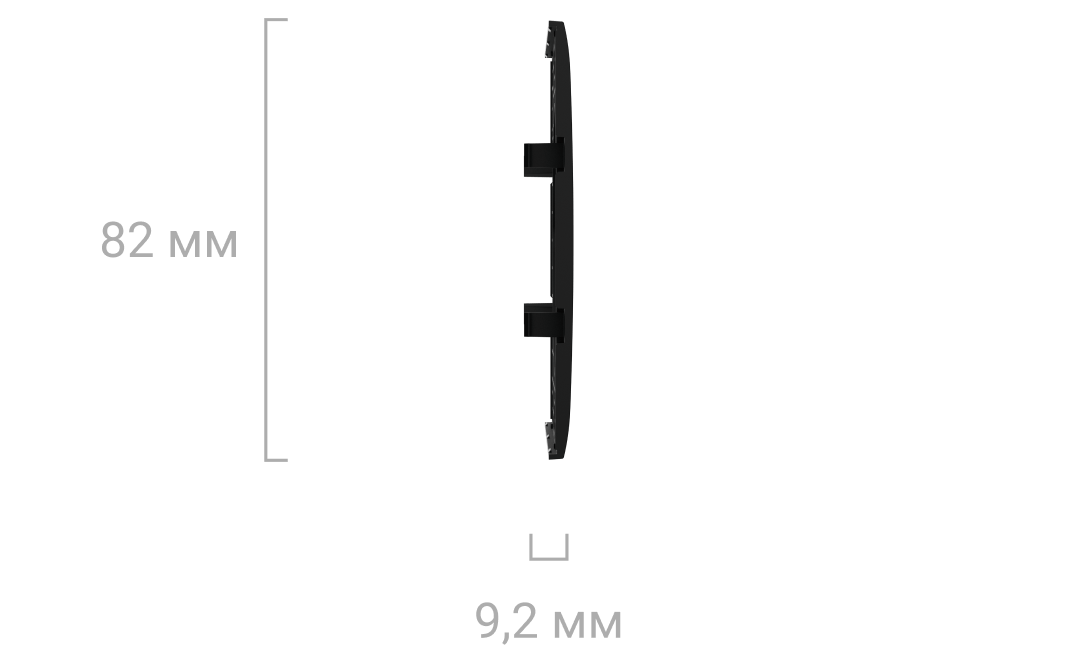

SideCover (basic) [type F]

передня панель — 82 × 76,2 × 9,2 мм
кришка розетки — 41 × 19,5 мм

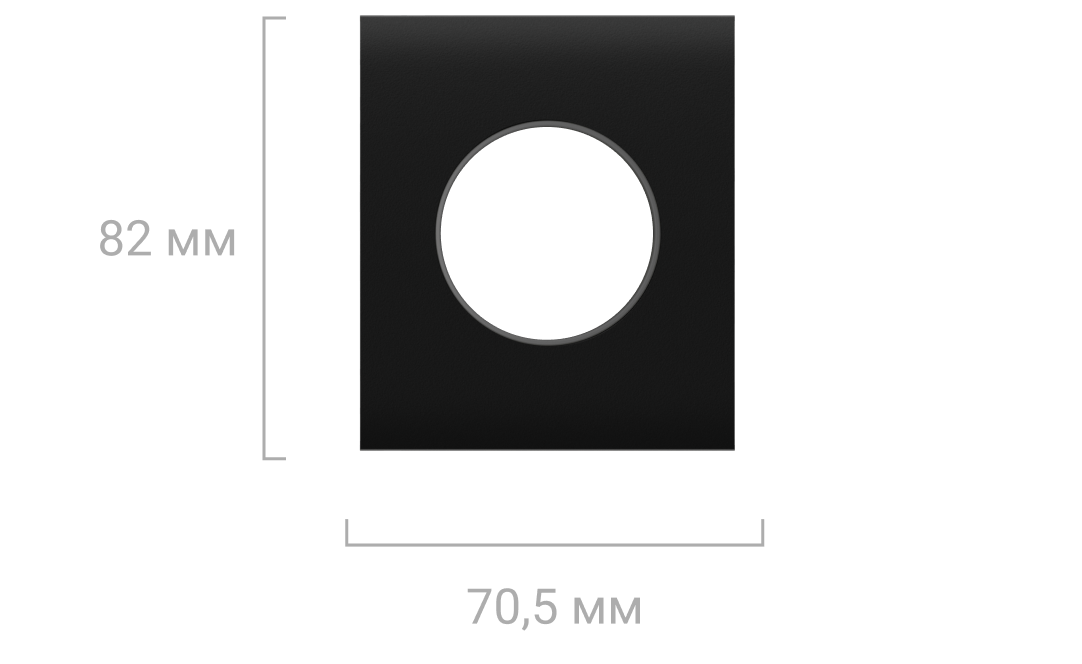

CenterCover (basic) [type F]

передня панель — 82 × 70,5 × 9,2 мм
кришка розетки — 44 × 19,5 мм

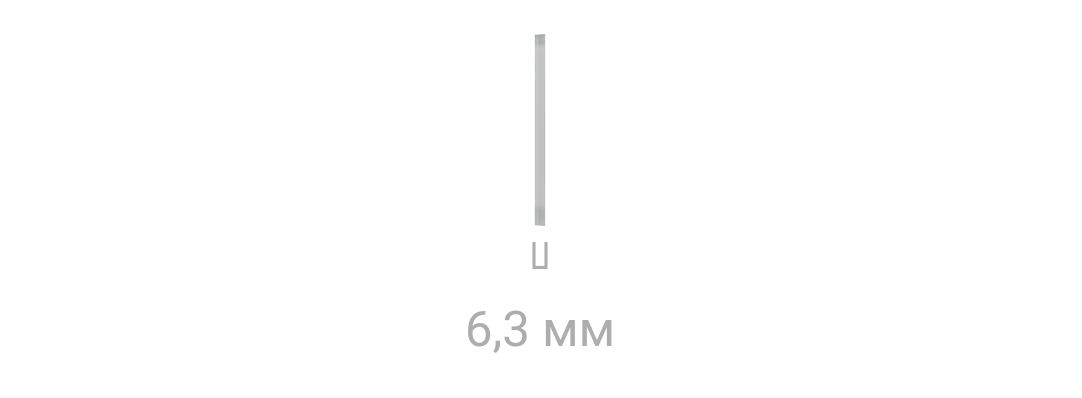

Рамки

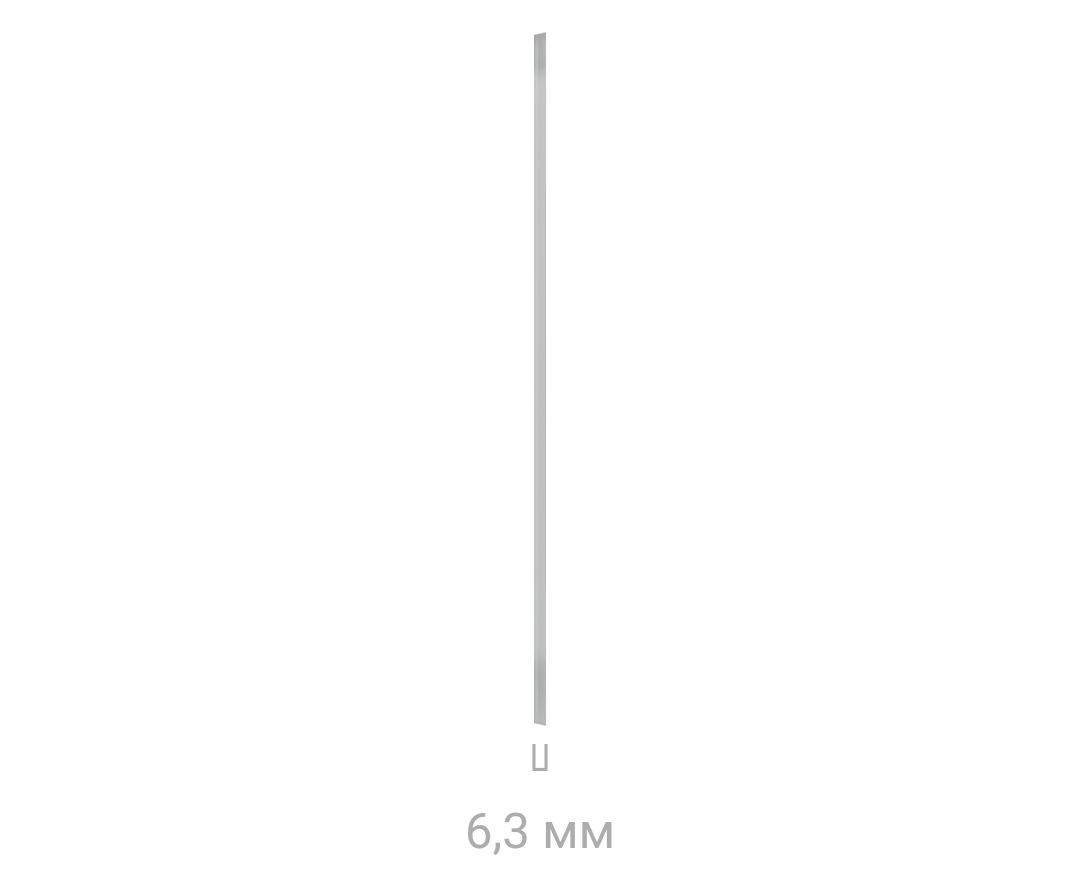

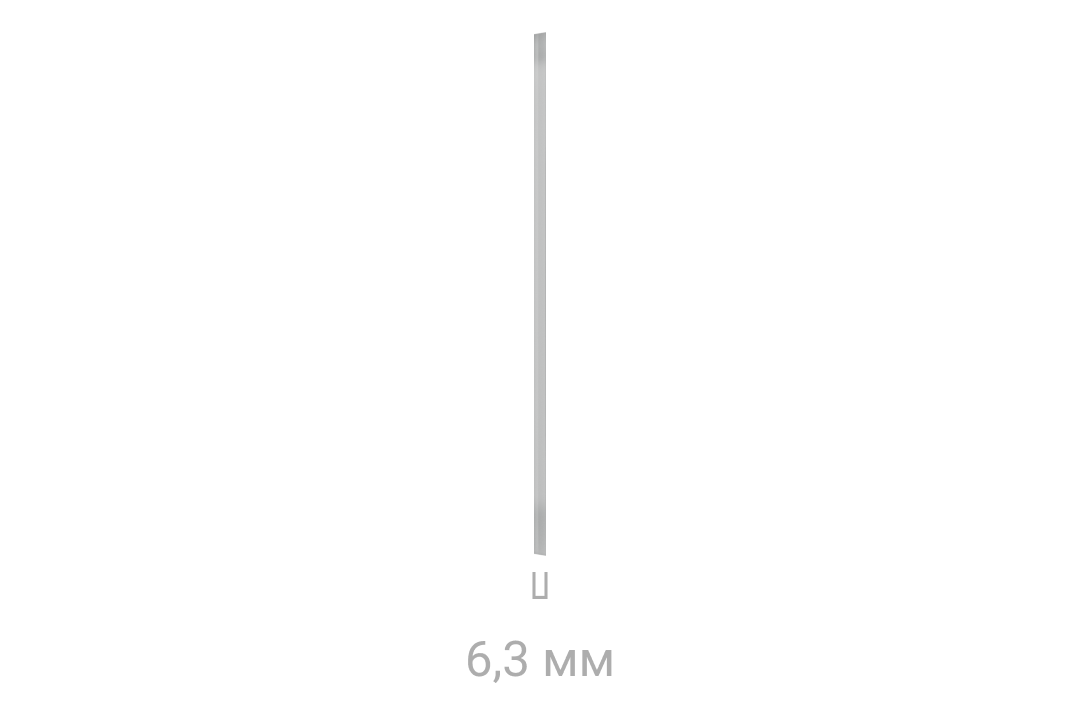

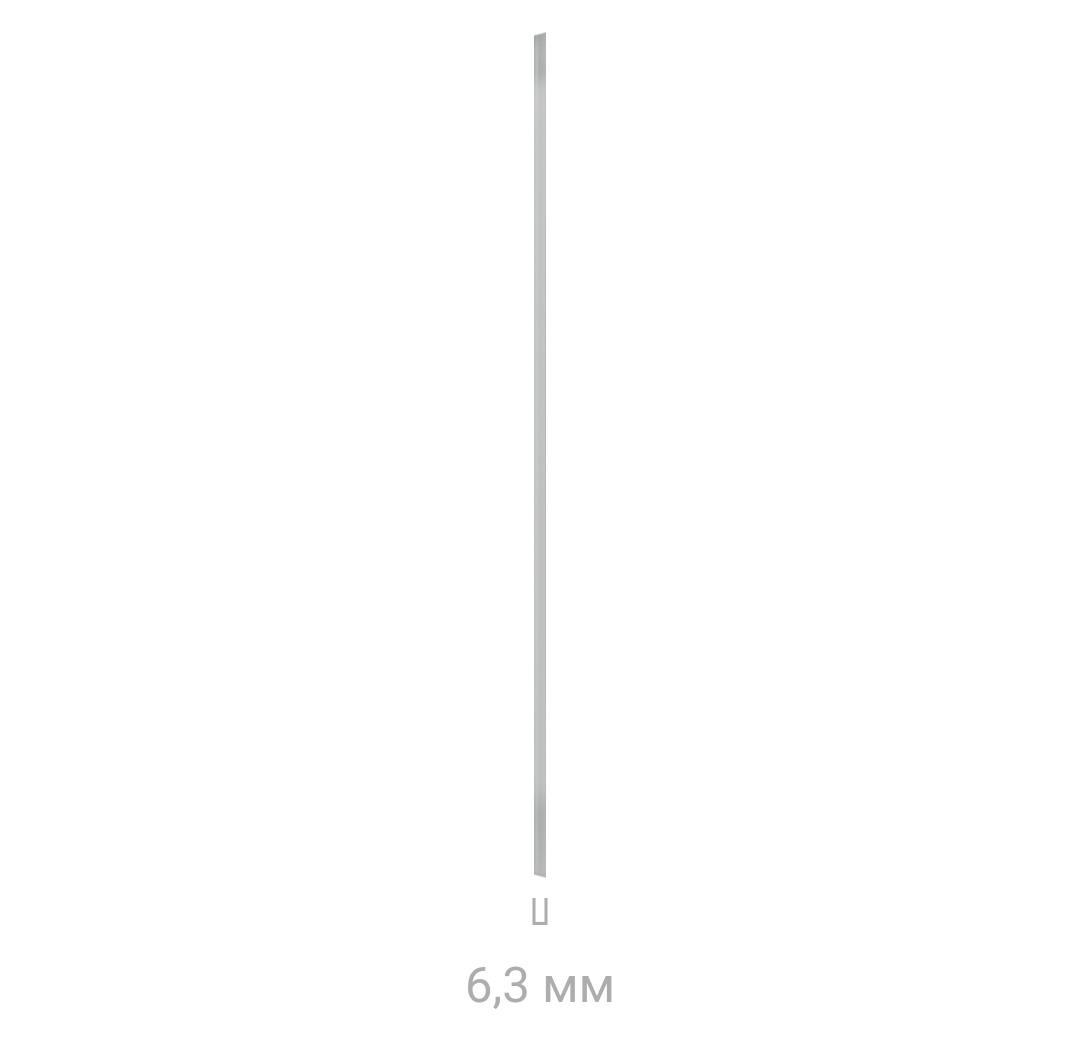

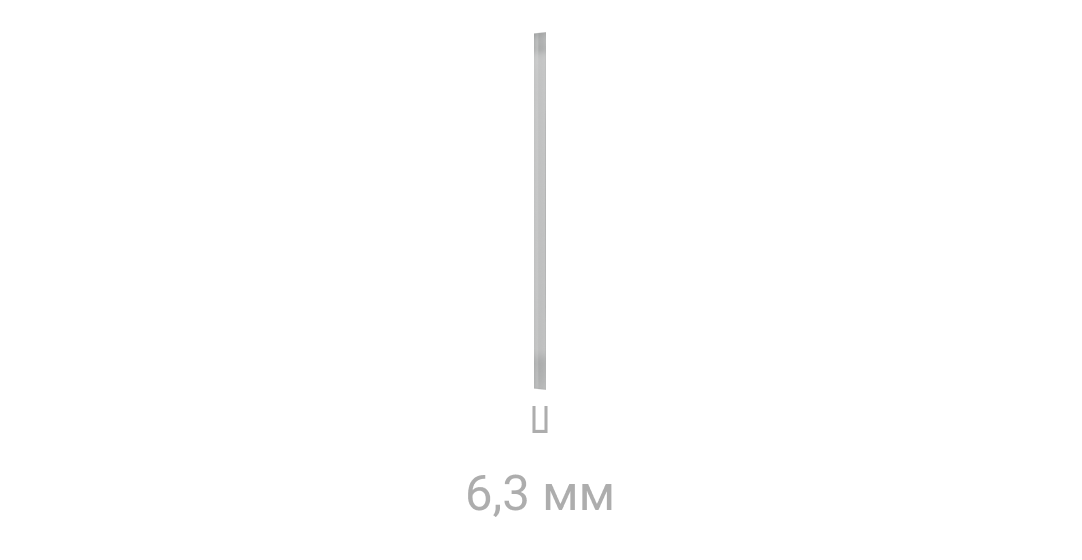

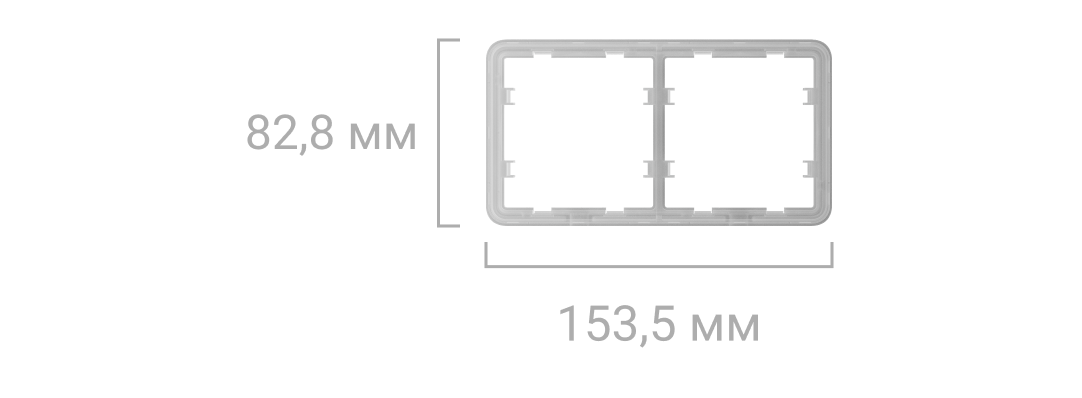

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

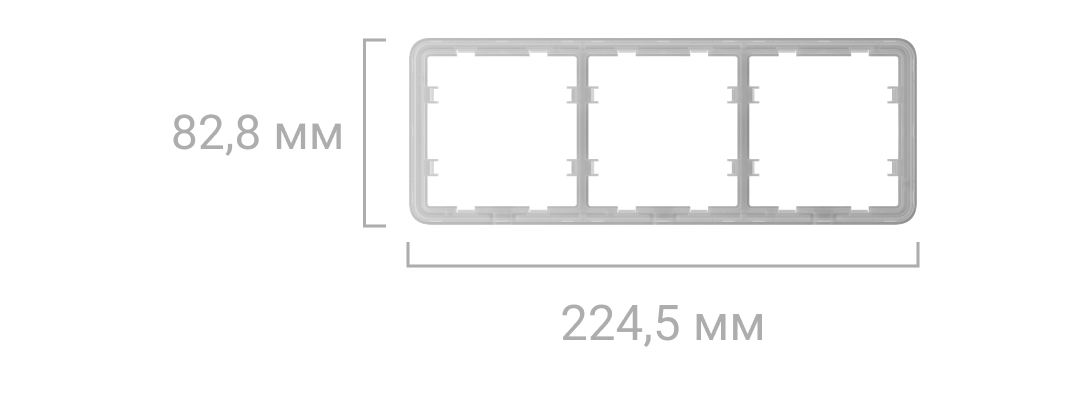

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

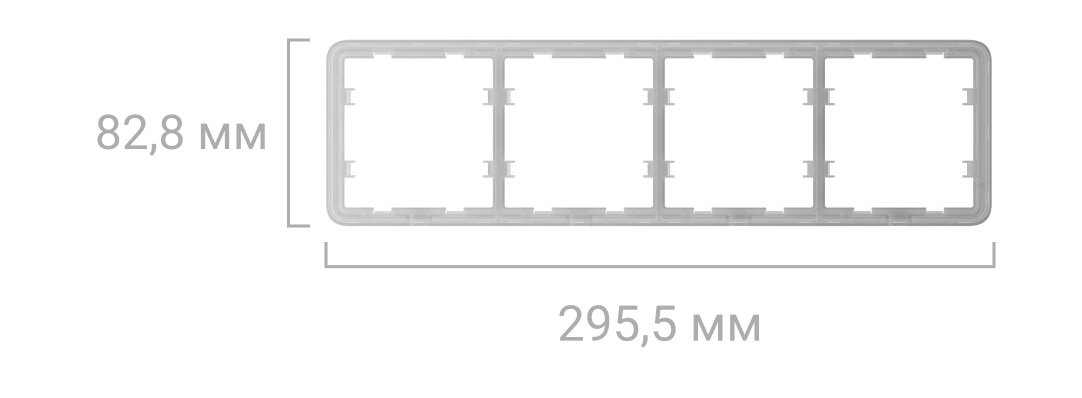

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

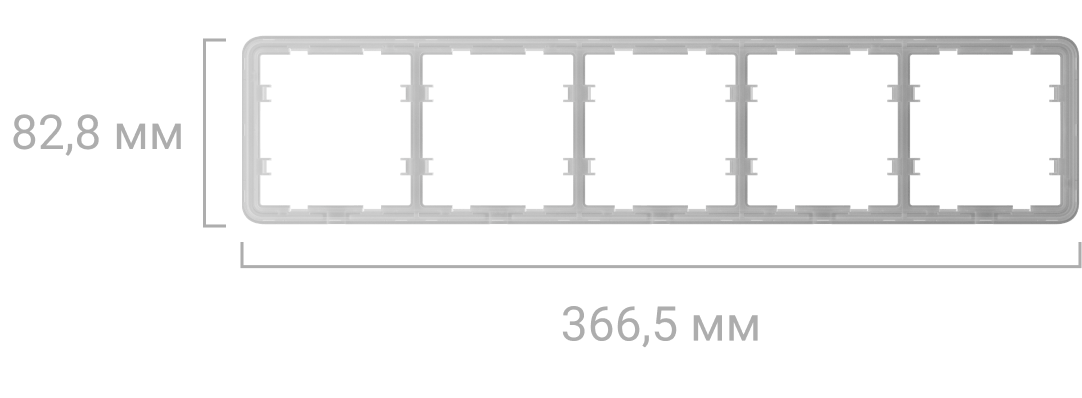

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

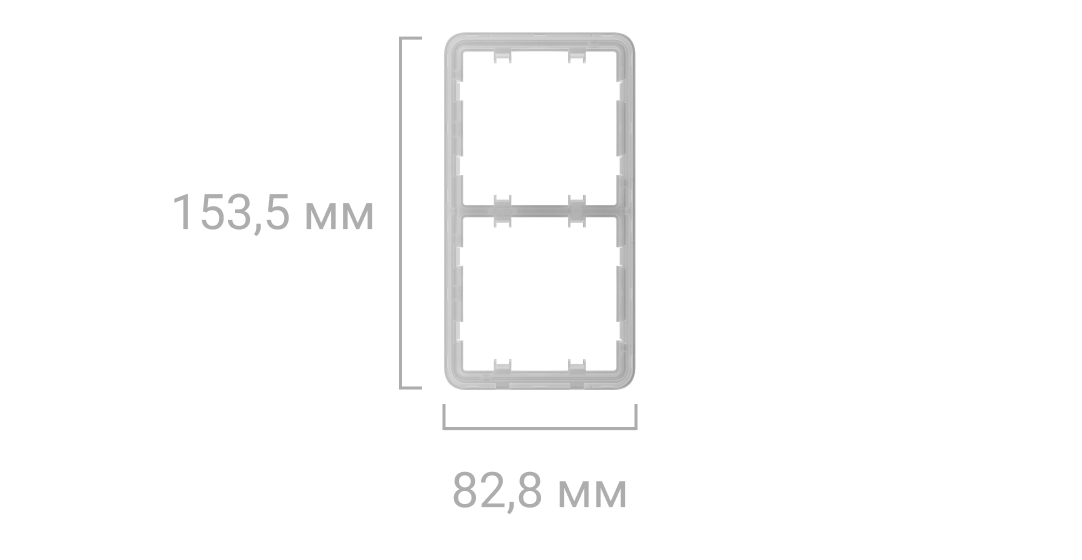

Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm

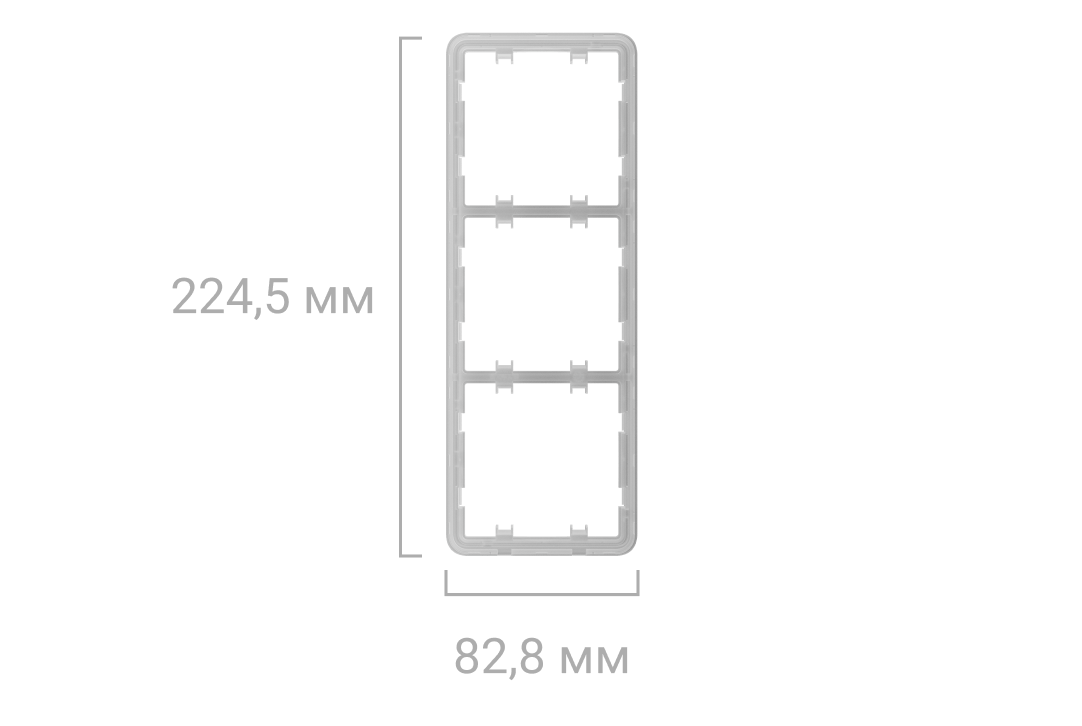

Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm

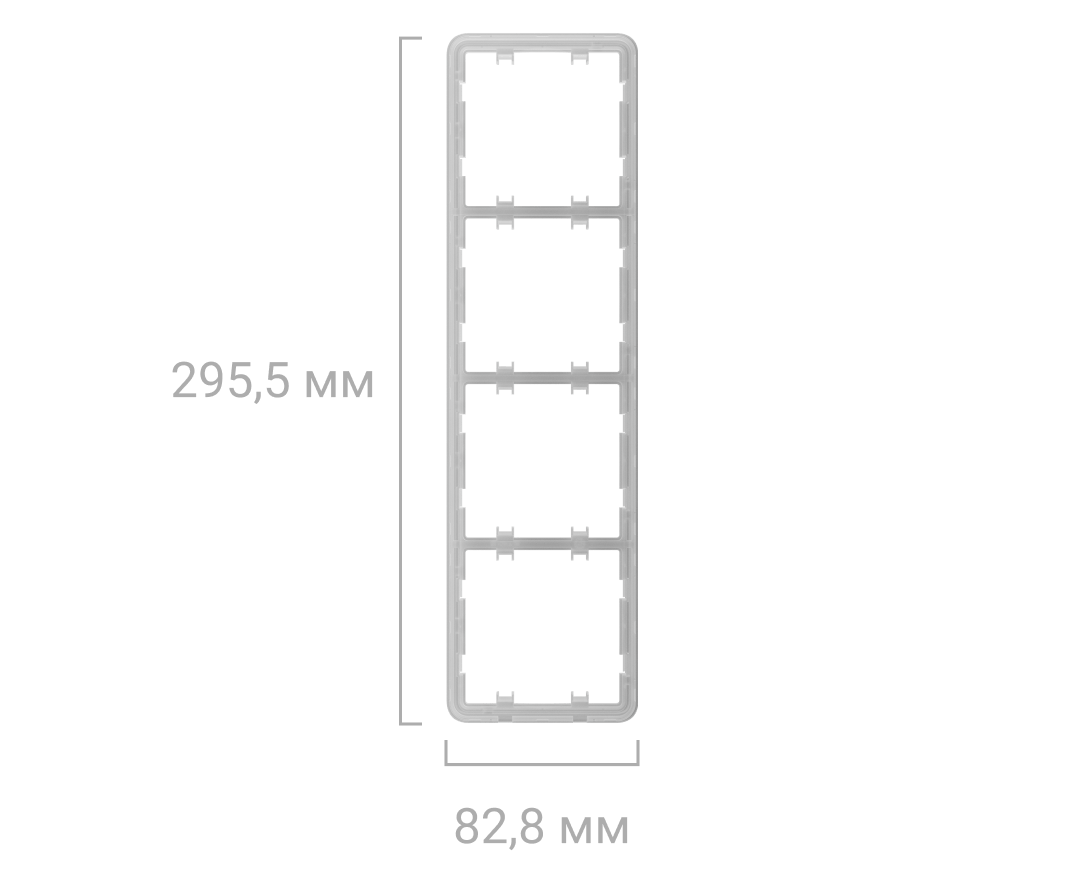

Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

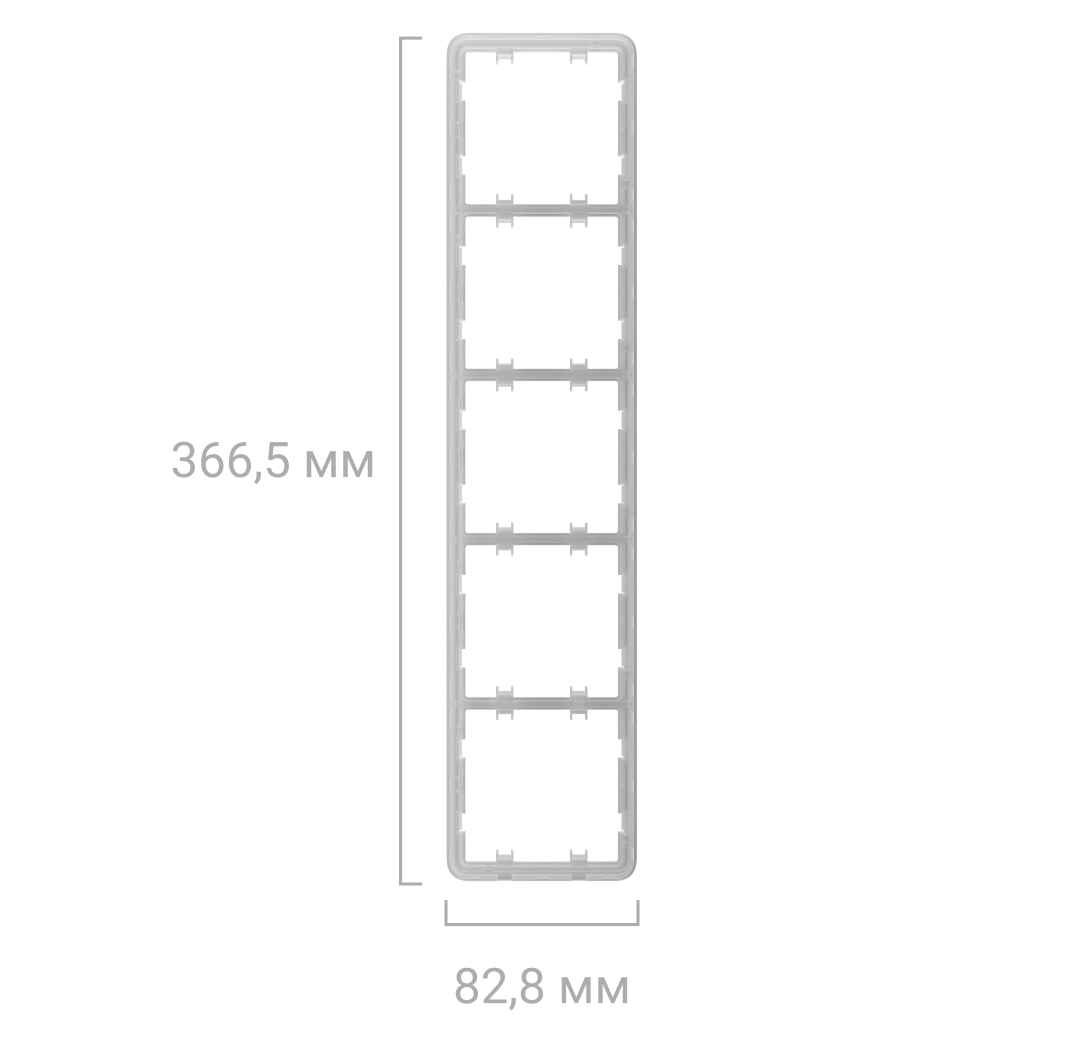

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm

OutletCore (basic) [type F]

46 г

OutletCore (basic) vertical [type F]

46 г

SoloCover (basic) [type F]

передня панель — 12 г
кришка розетки — 5 г

SideCover (basic) [type F]

передня панель — 12 г
кришка розетки — 5 г

CenterCover (basic) [type F]

передня панель — 11 г
кришка розетки — 5 г

Рамки

Frame (2 seats) — 16 г
Frame (2 seats) vertical — 16 г
Frame (3 seats) — 22 г
Frame (3 seats) vertical — 22 г
Frame (4 seats) — 28 г
Frame (4 seats) vertical — 28 г
Frame (5 seats) — 34 г
Frame (5 seats) vertical — 34 г

Outlet (basic) [type F] — збірна розетка. Всі компоненти купуються окремо
