EN54 FireProtect (Heat/Sounder) Jeweller, yangın alarm sirenli kablosuz noktasal ısı dedektörüdür. Yükselme (R) ve statik (S) tepki türlerine sahip A1, B ve C sınıfı ısı dedektörleri için EN 54-5 gerekliliklerine uygundur. Cihaz, tehlikeli sıcaklıkları algılar ve tesiste yangın alarmı etkinleştirildiğinde sesli uyarı sağlar.
EN54 FireProtect (Heat/Sounder) Jeweller, Ajax sisteminin bir parçası olarak çalışır ve güvenli Jeweller telsiz protokolü aracılığıyla yangın algılama paneli (CIE) ile iletişim kurar. CIE ile iletişim menzili açık bir alanda 1,700 m’ye kadar çıkmaktadır.
İşlevsel unsurlar
Dedektörün ön paneli.
LED göstergeler: Yeşil, sarı ve kırmızı.
Kilidi açmak için kullanılan özel alet için delik.
SmartBracket montaj paneli. Paneli çıkarmak için özel aleti ilgili deliğe yerleştirin ve SmartBracket’ı saat yönünün tersine çevirin. Cihazın kilidi açıksa, SmartBracket’ı saat yönünün tersine çevirmeniz yeterlidir.
SmartBracket’ı yüzeye tutturmak için sabitleme noktaları.
SmartBracket üzerindeki ↑↑ işareti. Montaj panelini yüzeye takarken cihazın düzgün bir şekilde hizalanması için referans noktası olarak bunu kullanabilirsin.
Pil bölmesi kapakları. Pilleri değiştirmek için kapakları açın.
Cihazı SmartBracket üzerinde sabitlemeye yarayan kilit (isteğe bağlı).
Tamper butonu. Cihazın montaj panelinden çıkarılmaya çalışılması durumunda tetiklenir.
Cihaz kimliği bulunan QR kodu. Cihazı CIE’ye eklemek için kullanılır.
Güç butonu.
Tehlikeli sıcaklıkları algılayan termistörler.
Siren.
Uyumlu CIE’ler ve kapsama alanı genişleticiler
Cihaz, en son OS Malevich sürümüne sahip Ajax CIE gerektirir.
Cihazların uyumluluğunu kontrol edin
Çalışma prensibi
EN54 FireProtect (Heat/Sounder) Jeweller, iç mekâna kurulum için tasarlanmış, ısı sensörü ve sirene sahip kablosuz bir yangın dedektörüdür. Dedektör her zaman aktiftir ve sistemin güvenlik modundan bağımsız olarak 7/24 yangına müdahale eder.
Siren, EN 54-3 standardına uygun geçici (temporal) bir desen kullanarak yüksek sesli alarm sinyali verir.
Sesli uyarılar, tüm cihazlarda eşzamanlı etkinleşmeyi sağlamak için sistem genelinde senkronize edilir. EN54 FireProtect (Heat/Sounder) Jeweller, hazır kurulu pillerle çalışır ve harici bir güç kaynağı gerektirmez. Cihaz çalışma durumunu sürekli izler ve herhangi bir arıza meydana gelirse sistemi bilgilendirir.
EN54 FireProtect (Heat/Sounder) Jeweller yangın alarm senaryolarını destekler. Space ayarlarında yapılandırılan bu senaryolar, belirli tetikleyicilere ve alarmlara yanıt olarak otomatik işlemler yapılmasını sağlar.
Yangın alarm senaryosu nasıl ayarlanır
EN54 FireProtect (Heat/Sounder) Jeweller, cihazı montaj panelinden çıkarma girişimi durumunda tetiklenen bir tamper butonuyla donatılmıştır.
Isı sensörü
İki yerleşik termistör, sıcaklığın hızlı bir şekilde yükselmesini veya eşik değerin aşılmasını algılar. Termistörler, hızlı sıcaklık artışı veya sabit sıcaklık algılandığında alarmı tetiklerler. Dedektörün alarm vermesine neden olan eşik sıcaklığı, sıcaklık artış hızı ve tepki süresi, dedektörün ayarlarına bağlıdır ve EN 54-5 standardının gerekliliklerine uygundur.
Mevcut ısı sensörü modları:
A1, A1R, A1S.
B, BR, BS.
C, CR, CS.
Sabit sıcaklık.
Yalnızca aşağıdaki ısı sensörü modelleri EN 54 gereklilikleriyle uyumludur: A1, A1S, BR, BS, CR ve CS.
Jeweller veri aktarım protokolü
Jeweller kablosuz bir veri aktarım protokolüdür ve CIE ile cihazlar arasında hızlı ve güvenilir iki yönlü iletişim sağlar. Cihaz komutları, alarmları ve olayları iletmek için Jeweller’i kullanır.
Olayları izleme istasyonuna gönderme
Ajax sistemi, alarmları hem Ajax PRO Desktop uygulamasına hem de izleme merkezine SurGard (Contact ID), SIA (DC-09), ADEMCO 685 ve diğer protokoller formatlarında iletebilir.
EN54 FireProtect (Heat/Sounder) Jeweller kurulu sistem aşağıdaki olayları iletebilir:
Yangın alarmı / alarm sonrası kurtarma.
Isı sensöründe donanım arızası/kurtarma.
Ses uyarı cihazında donanım arızası/kurtarma.
Pil şarjı düşük/iyi.
Kurcalama alarmı/geri yükleme.
EN54 FireProtect (Heat/Sounder) Jeweller ile CIE arasındaki iletişimin kaybı/kurtarılması.
Sistem, itfaiye araçları gibi mobil ortamlarda kullanılan EN54 cihazları için Jeweller bağlantı kaybına ilişkin arıza göstergesini ve bildirimleri devre dışı bırakmaya olanak tanır.
EN54 cihazları için Jeweller bağlantı kaybı bildirimleri nasıl devre dışı bırakılır
Alarm alındığında, izleme istasyonundaki operatör tam olarak ne olduğunu ve nerede olduğunu bilir. Ajax cihazlarının adreslenebilirliği, cihaz türü, adı, yangın bölgesi, sanal oda ve konum açıklaması dahil olmak üzere olayların Ajax PRO Desktop veya izleme yazılımına gönderilmesini sağlar. Lütfen iletilen parametrelerin listesinin, kullanılan izleme yazılımına ve izleme merkezi için seçilen iletişim protokolüne bağlı olarak değişebileceğini unutmayınız.
Cihaz kimliğini ve zon numarasını cihaz durumlarında bulabilirsiniz.
Kurulum yerinin seçilmesi
Dedektör, sadece iç mekan kurulumu için tasarlanmıştır.
Cihaz kurulum alanını seçerken yerel yangın güvenliği yönetmeliklerine uyunuz.
Dedektör için bir konum seçerken onun çalışmasını etkileyen parametreleri göz önünde bulundurunuz:
Jeweller sinyal gücü.
Cihaz ile CIE arasındaki mesafe.
Telsiz sinyali veya ses iletimine engel olan unsurların varlığı.
Bir sistem projesi geliştirirken yerleştirme önerilerini dikkate alın. Ajax sistemlerini yalnızca uzmanlar tasarlayabilir ve kurabilir. Önerilen iş ortaklarının listesine buradan ulaşabilirsiniz.
Sinyal gücü
Sinyal gücü, belirli bir süre içinde teslim edilmeyen veya bozulan veri paketlerinin sayısına göre belirlenir. Ajax uygulamalarındaki Cihazlar sekmesinde yer alan
simgesi sinyal gücünü gösterir:
üç diş — mükemmel sinyal gücü;
iki diş — iyi sinyal gücü;
bir diş — düşük sinyal gücü, stabil çalışma garanti edilmez;
çarpı işaretli simge — sinyal yok.
Unutmayın, sinyal gücü mükemmelse, güç tüketimini ve radyo parazitini azaltmak için cihaz radyo iletim gücünü otomatik olarak ayarlayabilir.
Son kurulumdan önce Jeweller sinyal gücü testini çalıştırın. Test, cihazın maksimum iletim gücündeki sinyal gücünü kontrol eder. EN 54 gerekliliklerine uymak için, cihaz ile CIE arasındaki sinyal gücü en az iki diş olmalıdır.
Test, sinyal gücünün bir veya sıfır diş olduğunu gösteriyorsa, cihazın stabil çalışacağını garanti etmiyoruz. Dedektörün yerini değiştirmeyi düşünün, çünkü 20 santimetrelik bir konum değişimi veya CIE’ye göre döndürme bile sinyal gücünü önemli ölçüde artırabilir. Yer değiştirdikten sonra bile sinyal zayıf veya dengesizse, bir Ajax telsiz sinyali kapsama alanı genişletici kullanmayı düşünün.
İşlevsellik tesi bölümüne bakarak Jeweller sinyal gücü testinin nasıl yapılacağını öğreniniz.
Cihaz nasıl ve nerelere kurulmaz
Dış mekanlara. Bu, dedektör arızalarına yol açabilir.
Sıcaklık ve nemin kabul edilebilir sınırların dışında olduğu iç mekanlara. Bu dedektöre zarar verebilir.
Hızlı hava sirkülasyonu olan yerlere. Örneğin, pervanelerin, açık pencerelerin veya kapıların yakınına. Bu, yangın algılamayı engelleyebilir.
Sıcaklığı hızla değişen elektrikli veya gazlı ısıtıcılar gibi nesnelerin tam karşısına. Yanlış alarmlara neden olabilir.
Odanın köşelerine. Bu, yangın algılamayı engelleyebilir.
Banyolara, duş yerlerine veya sıcaklığın hızla değiştiği diğer alanlara. Yanlış alarmlara neden olabilir.
Aydınlatma armatürlerinin, dekorasyonların ve odadaki hava dolaşımını engelleyebilecek diğer iç mekan eşyalarının yakınına. Bu, yangın algılamayı engelleyebilir.
Genellikle odanın geri kalanından daha sıcak veya daha soğuk olan yüzeylere. Örneğin, çatı pencerelerine. Sıcaklık dalgalanmaları yangın algılamayı engelleyebilir.
Düşük veya dengesiz Jeweller sinyal gücü olan yerlere. Bu, CIE ile olan bağlantının kesilmesine neden olabilir.
CIE’nin veya telsiz sinyali kapsama alanı genişleticinin 1 metre yakınına.
Kurulum
EN54 FireProtect (Heat/Sounder) Jeweller’ı kurmadan önce, en ideal konumu seçtiğinizden ve bu yerin kılavuzda belirtilen gerekliliklere uygun olduğundan emin olunuz.
Bu cihaz sadece bir profesyonel tarafından kurulmalıdır.
Cihazı kurmak için:
SmartBracket montaj panelini cihazdan çıkarın. Paneli çıkarmak için saat yönünün tersine çevirin.
Cihazı yalnızca FP.54H.J-000-EU, FP.54HA.J-000-EU, FP.54S.J-000-EU veya FP.54SA.J-000-EU SmartBracket montaj panelleriyle kullanınız.
SmartBracket panelini çift taraflı bant veya başka geçici bağlantı elemanlarıyla bir yüzeye sabitleyin. SmartBracket üzerindeki ↑↑ işareti yalnızca bilgilendirme amaçlıdır. Cihazı doğru şekilde hizalamanıza yardımcı olabilir.
Yalnızca geçici sabitleme için çift taraflı yapışkan bant kullanın. Yapışkan bantla sabitlenen cihaz her an yüzeyden ayrılabilir ve bu da düşmesi halinde hasara neden olabilir.
Cihazı SmartBracket montaj paneline yerleştirin.
Cihaz işlevsellik testini çalıştırın.
Cihazı montaj panelinden çıkarın.
SmartBracket panelini tüm sabitleme noktaları için birlikte verilen vidaları kullanarak yüzeye takın. Başka tutturucular kullanırken bunların paneli zedelemediğinden veya kırmadığından emin olun.
Cihazı SmartBracket üzerinde kilitle ek olarak sabitlemek için kilitleme mekanizmasını
konumuna getirin. Bu durumda, montaj panelini çıkarmak için ilgili deliğe özel bir alet yerleştirmeniz gerekecektir.
Cihazı SmartBracket montaj paneline yerleştirin.
Gerekirse cihazın konumunu ayarlayın. SmartBracket montaj paneli, dedektörün 90°’ye kadar döndürülebilmesine olanak tanır.
Sisteme ekleme
CIE ve cihaz aynı radyo frekansında çalışmalıdır; aksi takdirde uyumsuzdur. Cihazın radyo frekansı aralığı bölgeye göre değişebilir. Ajax cihazlarını satın aldığınız bölgede kullanmanızı öneririz. Mevcut radyo frekansı aralıklarını teyit etmek için teknik destek servisi ile görüşebilirsiniz.
Cihazı eklemeden önce
Bir Ajax uygulaması yükleyin.
Hesabınıza giriş yapın veya yeni bir hesap oluşturun.
Bir space seçin veya yeni bir space oluşturun.
En az bir sanal oda ekleyin.
Space’e uyumlu bir CIE ekleyin. CIE’nin açık olduğundan ve Ethernet, Wi-Fi ve/veya mobil ağ üzerinden internete bağlandığından emin olun.
Space’in çözülü olduğundan ve CIE bir güncelleme başlatmadığından emin olmak için Ajax uygulamasındaki durumları kontrol edin.
Yalnızca bir PRO veya sistemi yapılandırma haklarına sahip bir space yöneticisi cihazı CIE’ye ekleyebilir.
Hesap türleri ve ilişkili hakları
CIE’ye ekleme
Bir Ajax uygulaması açın. Cihazı eklemek istediğiniz space‘i seçin.
Cihazlar
sekmesine gidin ve Cihaz ekle‘yi seçin.
QR kodunu tarayın veya cihazın kimliğini manuel olarak girin. SmartBracket montaj panelinin altındaki cihazın üzerine kimliği içeren bir QR kodu yerleştirilir. Aynısı cihazın pakedi üzerinde de vardır.
Cihaza bir ad verin.
Bir yangın bölgesi ve bir sanal oda seçin.
Gerekirse, Konum alanında cihaz konumunu belirtin.
Cihaz ekle‘yi seçtiğinizde geri sayım başlayacaktır.
Güç butonuna 3 saniye basılı tutarak cihazı açın.
CIE’ye eklendikten sonra, cihaz Ajax uygulamasındaki CIE cihazları listesinde görünecektir. Cihaz durumu güncelleme sıklığı Jeweller ayarlarına bağlıdır ve varsayılan olarak 36 saniyedir.
Bağlantı başarısız olursa, 5 saniye sonra tekrar deneyin. Maksimum cihaz sayısı CIE’ye zaten eklenmişse, daha fazla cihaz eklemeye çalıştığınızda bir hata bildirimi alırsınız.
EN54 FireProtect (Heat/Sounder) Jeweller sadece bir CIE ile çalışır. Yeni bir CIE’ye eklendiğinde, cihaz olayları eski hub’a göndermeyi durdurur. Cihaz yeni bir CIE’ye eklendikten sonra, eski CIE’nin cihaz listesinden otomatik olarak kaldırılmayacaktır. Bu, Ajax uygulaması üzerinden yapılmalıdır.
İşlevsellik testi
Ajax sistemi, cihazlar için doğru kurulum yerinin seçilmesine yardımcı olmak üzere çeşitli test türleri sağlar. EN54 FireProtect (Heat/Sounder) Jeweller için aşağıdaki testler mevcuttur:
Jeweller sinyal gücü testi — cihaz kurulum yerinde kablosuz Jeweller veri aktarım protokolü aracılığıyla CIE (veya telsiz sinyal kapsama alanı genişletici) ile cihaz arasındaki sinyal gücünü ve kararlılığını belirlemek için.
Alarm bildirimi testi — sesli uyarıyı kontrol etmek ve yangın alarm sinyalinin tesisin her yerinde net şekilde duyulduğundan emin olmak için.
Bölge testi — seçilen bölgelerde yangın dedektörlerinin çalışmasını kontrol etmek için kullanılır. Test modundayken duman dedektörleri Solo 332 gibi test aerosollerine tepki verir. Test sırasında kurulumcular, her bölgede hangi çıkışların etkinleştirileceğini belirleyebilir; örneğin sirenler, flaşörler (VAD), uzak yangın alarm göstergeleri veya I/O modül röleleri.
Jeweller sinyal gücü testi veya Alarm bildirim testini çalıştırmak için:
Bir Ajax uygulaması açın. Cihazın eklendiği bir space seçin.
Cihazlar
EN54 FireProtect (Heat/Sounder) Jeweller‘ı seçin.
Ayarlar‘a
gidin.
Jeweller sinyal gücü testini veya Alarm bildirimi testini seçin.
Ek olarak, Alarm bildirim testi CIE dokunmatik ekranında çalıştırılabilir.
Bir yönetici veya erişim seviyesi 2 olan kullanıcı, Bölge testini CIE dokunmatik ekranından veya Ajax uygulamalarından (CIE ayarları) çalıştırabilir. Daha fazla bilgi için makaleye bakın.
Simgeler
Ajax uygulamasındaki simgeler EN54 FireProtect (Heat/Sounder) Jeweller durumlarından bazılarını gösterir. Cihazlar sekmesinde simgeleri görebilirsiniz.
Simge | Anlamı |
Jeweller sinyal gücü. CIE ile kapsama alanı genişletici ve cihaz arasındaki sinyal gücünü gösterir. Önerilen değer 3 diştir. | |
Cihazın pil şarj seviyesi. | |
Cihaz, bir telsiz sinyali kapsama alanı genişletici aracılığıyla çalışmaktadır. | |
Dedektör hızlı bir sıcaklık artışı algılamıştır. | |
Dedektör, sıcaklık eşiğinin aşıldığını algılamıştır. | |
Cihaz bir ses yayıyor. | |
Cihaz susturulmuştur. | |
EN54 FireProtect (Heat/Sounder) Jeweller’da bir arıza var. Arıza listesi, cihaz durumlarında mevcuttur. | |
Cihaz testi devam ediyor. | |
EN54 FireProtect (Heat/Sounder) Jeweller tamamen veya kısmen devre dışı. | |
Cihazın CIE ile bağlantısı kesildi veya CIE’nin Ajax Cloud sunucusu ile bağlantısı kesildi. | |
Cihaz yeni CIE’ye aktarılmamıştır. |
Durumlar
Bu durumlarda cihaz ve çalışma parametreleri hakkında bilgiler bulunmaktadır. EN54 FireProtect (Heat/Sounder) Jeweller’ın durumlarını Ajax uygulamalarında bulabilirsiniz:
Cihazlar
Listeden EN54 FireProtect (Heat/Sounder) Jeweller‘ı seçin.
Parametre | Anlamı |
Alarm | Cihaz bir yangın algıladı.
Bu alan, yalnızca bir yangın algılanırsa görüntülenir. |
Veri içe aktarma | Veriler yeni CIE’ye aktarılırken hatayı görüntüler:
|
Arıza | Cihazda arızalar var.
Bu alan, yalnızca bir arıza algılanırsa görüntülenir. |
Devre dışı | Cihaz veya bazı işlevleri devre dışı bırakılmıştır. Alarma yanıt vermez veya kullanıcıları ve izleme merkezini bilgilendirmez. Bu alan yalnızca cihaz tamamen veya kısmen devre dışı bırakılmışsa görüntülenir. |
Sıcaklık | Cihazın kurulu olduğu tesislerdeki hava sıcaklığı. Uygulama ayarlarına bağlı olarak Celsius veya Fahrenheit derece cinsinden ölçülür. Normal durumda, sıcaklık değeri siyah renkte görüntülenir. Sıcaklık yükseldiğinde, bu kısım kırmızı renkle vurgulanır. |
Jeweller sinyal gücü | Cihaz ile CIE (veya telsiz sinyali kapsama alanı genişletici) arasındaki Jeweller sinyal gücü. Önerilen değer 3 diştir. Jeweller komutları, olayları ve alarmları iletmek için kullanılan bir protokoldür. |
Jeweller üzerinden bağlantı | Cihaz ile CIE (veya kapsama alanı genişletici) arasındaki Jeweller kanalı üzerinden bağlantı durumu:
|
<Range extender name> | Cihaz ile telsiz sinyali kapsama alanı genişletici arasındaki bağlantı durumu.
Bu alan cihaz bir telsiz sinyali kapsama alanı genişletici üzerinden çalışıyorsa görüntülenir. |
Pil seviyesi | Cihaz pilinin şarj seviyesi. Üç durum mevcuttur:
Pillerin değiştirilmesi gerektiğinde, kullanıcılar ve güvenlik şirketi gerekli bildirimleri alacaktır. |
Kapak | Cihaz muhafazasının ayrılmasına veya açılmasına tepki veren cihaz tamperinin durumu:
|
Alarm ses seviyesi | Alarm durumunda ses seviyesi:
|
Sesli alarm sinyali | Cihazın sesli uyarı durumu:
|
Sıcaklık eşiği | Sıcaklık eşiği aşılırsa alarm durumu:
Sıcaklık eşiğinin aşıldığı algılanırsa metin alanı kırmızı renkle vurgulanır. |
Hızlı sıcaklık artışı | Hızlı sıcaklık artışı durumunda alarm:
Hızlı sıcaklık artışı algılanırsa metin alanı kırmızı renkle vurgulanır. |
Yangın bölgesi | Cihazın atandığı yangın bölgesinin numarası ve adı. |
Oda | Cihazın atandığı odanın adı. |
Konum | Ayrıntılı cihaz konum açıklaması. |
Aygıt yazılımı | Cihaz aygıt yazılımı sürümü. |
Cihaz kimliği | EN54 FireProtect (Heat/Sounder) Jeweller kimliği. Ayrıca cihazın muhafazasındaki QR kodunda ve paketlendiği kutuda mevcuttur. |
Cihaz No. | Cihaz çevriminin (bölge) numarası. |

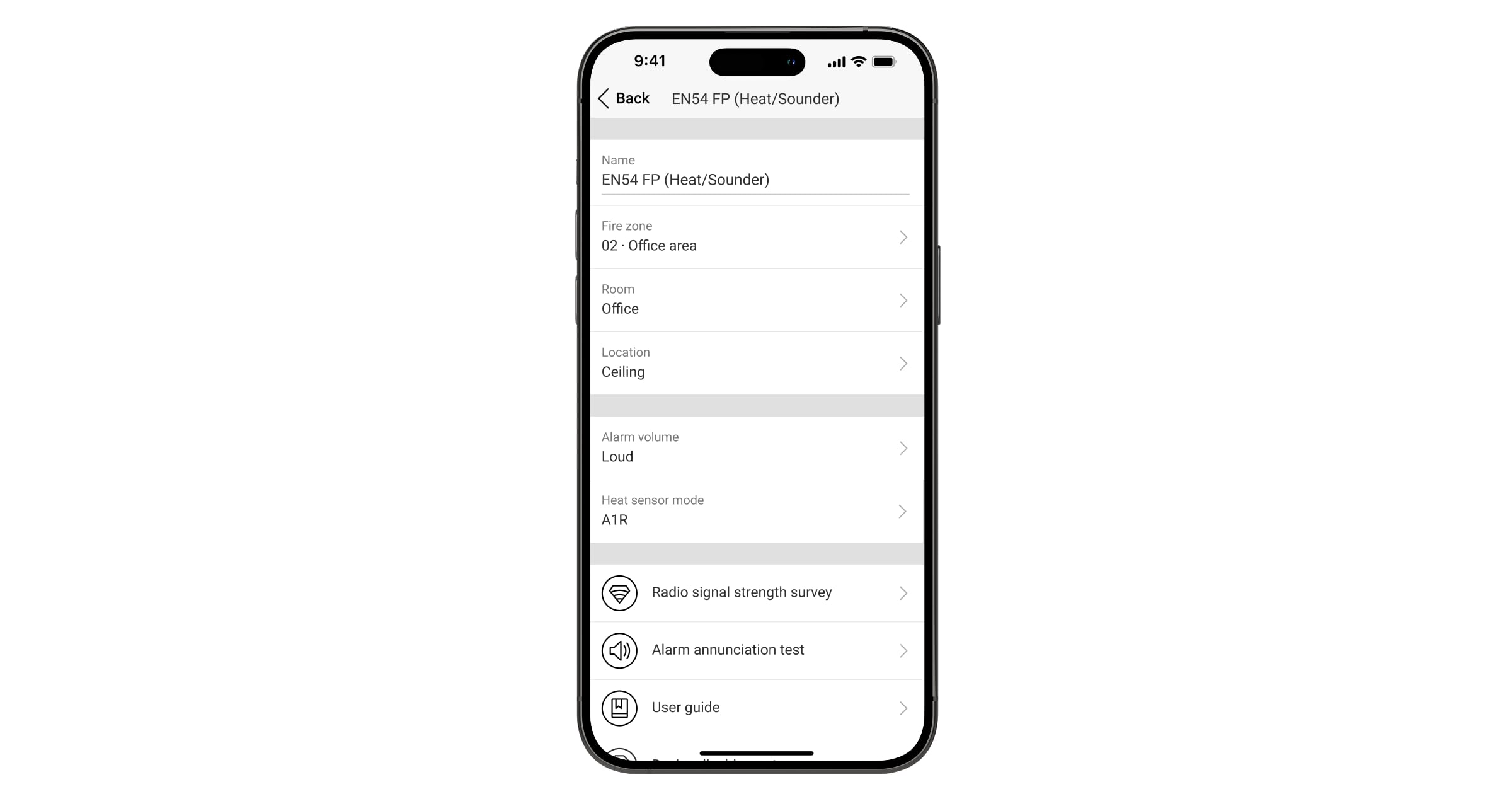

Ayarlar
EN54 FireProtect (Heat/Sounder) Jeweller ayarlarını değiştirmek için Ajax uygulamasında:
Cihazlar
Listeden EN54 FireProtect (Heat/Sounder) Jeweller‘ı seçin.
Ayarlar‘a
Gerekli ayarları yapın.
Yeni ayarları kaydetmek için Geri‘yi seçin.
Ayarlar | Anlamı |
Adı | Cihazın adı. CIE cihazları listesinde, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. Cihaz adını değiştirmek için metin alanına dokunun. Belirlenen isimde Kiril alfabesinden en fazla 12 veya Latin alfabesinden en fazla 24 karakter kullanılabilir. |
Yangın bölgesi | EN54 FireProtect (Heat/Sounder) Jeweller’ın atandığı yangın bölgesinin seçilmesi. Yangın bölgesi, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. |
Oda | EN54 FireProtect (Heat/Sounder) Jeweller’ın atandığı sanal odanın seçilmesi. Oda adı, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. |
Konum | Cihazın ayrıntılı konumu. Olay akışı bildirimlerinde odanın yanında görüntülenir. Konum metni en fazla 24 Latin veya Kiril karakteri içerebilir. |
Alarm ses seviyesi | Cihaz, sistem alarmlarına seçilen ses seviyesi ile yanıt verir:
|
Isı sensörü modu | Kurulum yerine bağlı olarak ısı sensörü modunun seçilmesi:
Sistem için EN 54 uyumluluk modu etkinleştirilmişse A1, B, C ve Sabit sıcaklık ısı sensörü modları kullanılamaz. |
Jeweller sinyal gücü testi | Dedektörü Jeweller sinyal gücü testi moduna geçirir. Test, en uygun kurulum yerini seçmek için Jeweller kablosuz veri aktarım protokolü aracılığıyla CIE (veya telsiz sinyal kapsama alanı genişletici) ile cihaz arasındaki sinyal gücünü kontrol etmenizi sağlar. |
Alarm bildirimi testi | Cihazı Alarm bildirim testi moduna geçirme. Bu test, sesli uyarıları kontrol etmenizi ve yangın alarm sinyallerinin tesisin her yerinde net şekilde duyulduğundan emin olmanızı sağlar. Test 10 dakikaya kadar sürer ve herhangi bir zamanda manuel olarak durdurulabilir. |
Kullanım kılavuzu | EN54 FireProtect (Heat/Sounder) Jeweller kullanım kılavuzunun Ajax uygulamasında açılması. |
Cihaz devre dışı bırakılması | Bu seçenek, cihazın veya belirli işlevlerinin devre dışı bırakılmasını sağlar. Cihaz sistemde kalır ancak artık yangın belirtilerini algılamaz veya alarm vermez. |
Cihazı sil | Cihazın eşleştirmesinin kaldırılması, CIE ile bağlantısının kesilmesi ve ayarlarının silinmesi. |
Gösterge
EN54 FireProtect (Heat/Sounder) Jeweller cihazının sireni ve LED göstergeleri, alarmlar, arızalar ve diğer cihaz durumları hakkında bilgi verir.
Olay | Ses göstergesi | Sistem LED göstergesi | Not |
Alarm. | Siren, seçilen ton türüne göre bip sesi çıkarır. | Kırmızı LED 1 saniye boyunca yanar, ardından sürekli olarak 1 saniye boyunca söner. | Yangın alarmı sıfırlandığı anda cihaz alarm vermeyi durdurur. Ayrıca, CIE dokunmatik ekranındaki veya bir Ajax uygulamasındaki Alarmı sustur butonuna dokunarak alarmı susturabilirsiniz. |
Cihazı açma. | No. | Yeşil, sarı ve kırmızı LED’ler sırayla yanar ve sonra söner. | Yeşil LED yanana kadar güç butonuna basın. |
Cihazı kapatma. | No. | Yeşil, sarı ve kırmızı LED’ler aynı anda yanar ve ardından ters sırada söner. | Kırmızı LED sönene kadar güç butonuna basın. |
CIE’ye ekleme işlemi devam ediyor. | No. | Yeşil LED sürekli yanar. | Dedektör CIE’ye eklendikten sonra gösterge kapanır. |
Cihaz CIE’den çıkarıldı. | No. | Yeşil LED üst üste 6 defa yanıp söner. | Dedektör, CIE’den çıkarıldığına dair bilgi aldığında gösterge yanar. |
Piller tamamen bitmiş. | No. | Sarı LED sürekli olarak yanıp söner. | Pillerin değiştirilmesi gerekiyor. |
Pil tamamen boşaldığında cihazın kapatılması. | No. | Yeşil, sarı ve kırmızı LED’ler aynı anda yanar ve ardından ters sırada söner. | Pillerin değiştirilmesi gerekiyor. |
Kurcalama alarmı. Cihaz SmartBracket montaj panelinden çıkarılmıştır. | No. | Sarı LED 1 saniye boyunca yanar. | |
Cihaz SmartBracket montaj paneline yerleştirilmiştir. | No. | Yeşil LED 1 saniye boyunca yanar. | |
Jeweller sinyal gücü testi yapma. | No. | Gösterge sinyal gücüne bağlıdır:
|
Ses kalıpları
Ton | Ton türü | Ton açıklaması |
1 |  | 970 Hz |
2 |  | 800 Hz / 970 Hz @ 2 Hz |
3 |  | 800–970 Hz @ 1 Hz |
4 |  | 970 Hz, 1 sn OFF / 1 sn ON |
5 |  | 970 Hz, 0.5 sn / 630 Hz, 0.5 sn |
6 |  | 554 Hz, 0.1 sn / 440 Hz, 0.4 sn (AFNOR NF S 32 001) |
7 |  | 500–1200 Hz, 3.5 sn / 0.5 sn OFF (NEN 2575:2000 Dutch Slow Whoop) |
8 |  | 420 Hz, 0.6 sn ON / 0.6 sn OFF (Australia AS1670 Alert tone) |
9 |  | 1000–2500 Hz, 0.5 sn / 0.5 sn OFF × 3 / 1.5 sn OFF (AS1670 Evacuation) |
10 |  | 550 Hz / 440 Hz @ 0.5 Hz |
11 |  | 970 Hz, 0.5 sn ON / 0.5 sn OFF × 3 / 1.5 sn OFF (ISO 8201) |
12 |  | 2850 Hz, 0.5 sn ON / 0.5 sn OFF × 3 / 1.5 sn OFF (ISO 8201) |
13 |  | 1200–500 Hz @ 1 Hz (DIN 33 404) |
14 |  | 400 Hz |
15 |  | 550 Hz, 0.7 sn / 1000 Hz, 0.33 sn |
16 |  | 1500–2700 Hz @ 3 Hz |
17 |  | 750 Hz |
18 |  | 2400 Hz |
19 |  | 660 Hz |
20 |  | 660 Hz, 1.8 sn ON / 1.8 sn OFF |
21 |  | 660 Hz, 0.15 sn ON / 0.15 sn OFF |
22 |  | 510 Hz, 0.25 sn / 610 Hz, 0.25 sn |
23 |  | 800 Hz / 1000 Hz, her biri 0.5 sn (1 Hz) |
24 |  | 250–1200 Hz @ 12 Hz |
25 |  | 500–1200 Hz @ 0.33 Hz |
26 |  | 2400–2900 Hz @ 9 Hz |
27 |  | 2400–2900 Hz @ 3 Hz |
28 |  | 500–1200 Hz, 0.5 sn / 0.5 sn OFF × 3 / 1.5 sn OFF (AS1670 Evacuation) |
29 |  | 800–970 Hz @ 9 Hz |
30 |  | 800–970 Hz @ 3 Hz |
31 |  | 800 Hz, 0.25 sn ON / 1 sn OFF |
32 |  | 500–1200 Hz, 3.75 sn / 0.25 sn OFF (AS2220) |
Ses kalıpları 1, 2, 3, 6, 7 ve 13 EN 54-3 gereksinimlerini karşılamaktadır.
Arızalar
EN54 FireProtect (Heat/Sounder) Jeweller arızası tespit edildiğinde, Ajax uygulaması cihaz simgesi üzerinde bir arıza sayacı görüntüler. Tüm arızalar cihaz durumlarında gösterilir. Arızalı alanlar sarı renkle gösterilecektir. Ayrıca, arızalar CIE ekranının Kontrol sekmesinde görüntülenir. Arıza hakkında daha fazla ayrıntıyı CIE’nin Olay merkezi veya Yangın bölgeleri sekmelerinde bulabilirsiniz.
EN54 FireProtect (Heat/Sounder) Jeweller arızası aşağıdaki durumlarda görüntülenir:
Cihaz SmartBracket montaj panelinden çıkarılmış veya bütünlüğü tehlikeye atılmıştır (bir tamper butonu tetiklenmiştir).
Jeweller üzerinden CIE veya telsiz sinyali kapsama alanı genişletici ile bağlantı yoktur.
Cihazın pili zayıf.
Cihazda donanım arızası (bir veya daha fazla cihaz bileşeninin arızası) var.
Bir yönetici veya erişim seviyesi 2 olan bir kullanıcı, Jeweller bağlantı kaybı bildirimlerini devre dışı bırakabilir. Bildirimleri devre dışı bırak özelliği, itfaiye araçları gibi mobil ortamlarda kullanılan EN54 cihazları için Jeweller bağlantı kaybına ilişkin arıza göstergesini ve bildirimleri devre dışı bırakmaya olanak tanır.
EN54 cihazları için Jeweller bağlantı kaybı bildirimleri nasıl devre dışı bırakılır
Bakım
Cihazın çalışmasını düzenli olarak kontrol ediniz. Cihaz muhafazasını toz, örümcek ağı ve diğer maddelerle kirlendikçe temizleyiniz. Ekipman bakımı için uygun yumuşak kuru bir bez kullanınız. Cihazı temizlemek için alkol, aseton, benzin ve aktif çözücü içeren başka maddeler kullanmayınız.
Hazır kurulu piller, standart Jeweller ayarlarıyla 5 yıla kadar otonom çalışma sağlar (yoklama aralığı 36 saniyedir). Piller zayıfsa, sistem uygun bir bildirim gönderecektir.
Bildirimi aldıktan sonra, pilleri hemn değiştirmenizi öneririz. Huiderui CR123A, 3 V, 1,600 mAh, LiMnO2 piller kullanılması önerilir.
Pillerin doğru kutuplarla takıldığından emin olunuz. Kutuplar, muhafazanın içinde işaretlenmiştir. Pilleri değiştirdikten sonrası cihazın düzgün çalıştığından emin olmak için işlevsellik testini yapınız.
Ajax cihazlarının pille çalışma süresi ne kadardır ve bunu neler etkiler
Teknik özellikler
Garanti
Limited Liability Company “Ajax Systems Manufacturing” ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir.
Cihaz düzgün çalışmıyorsa, önce Ajax Teknik Destek ile iletişime geçmenizi öneririz. Vakaların çoğunda teknik sorunlar uzaktan çözülebilir.
Teknik Destek ile iletişime geçin:
“AS Manufacturing” LLC tarafından üretilmiştir
