EN54 Fire Hub Jeweller
Бездротовий прилад приймально-контрольний пожежний (ППКП) з підтримкою пристроїв для захисту від вторгнення
ППКП EN54 Fire Hub Jeweller отримав нагороду Red Dot Design Award
За стандартами галузі — і вимогами сучасності

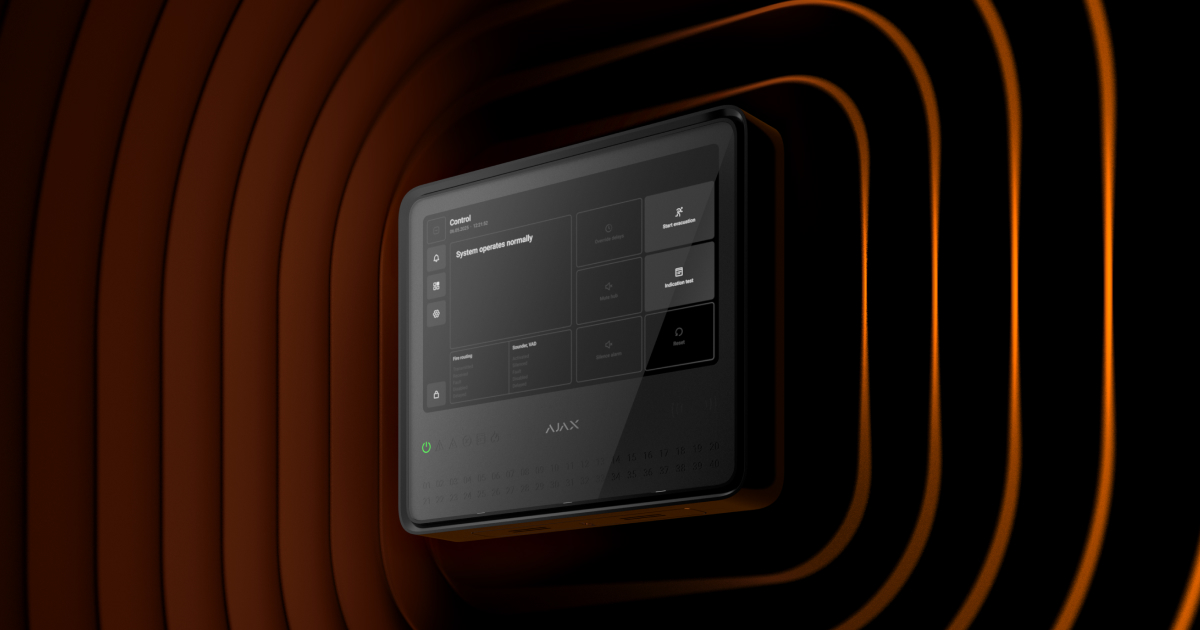

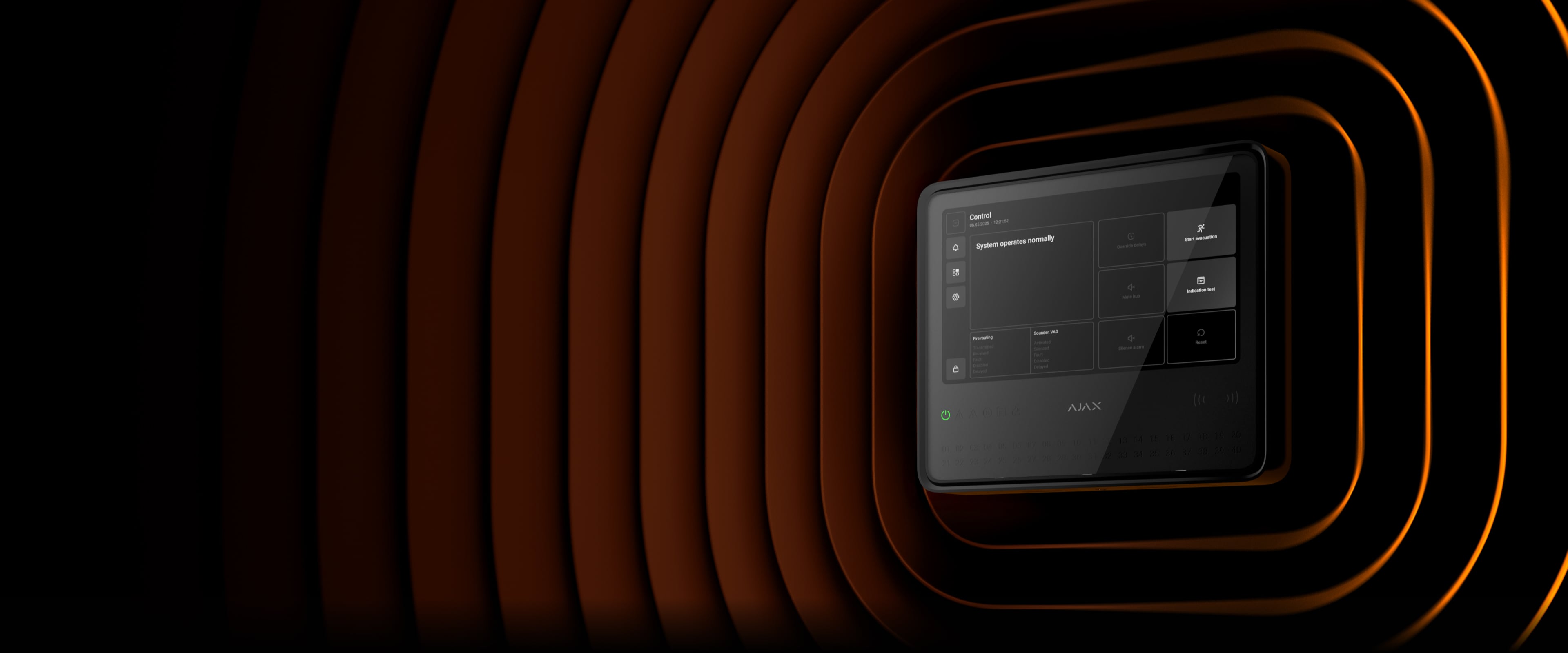

Представляємо EN54 Fire Hub Jeweller — прилад приймально-контрольний пожежний (ППКП) Ajax із сенсорним екраном, призначений для комплексного керування системою пожежної безпеки. Його легко встановлювати, зручно використовувати й обслуговувати. Вбудовані модулі звʼязку забезпечують повністю бездротове зʼєднання ППКП із пристроями — це дає змогу швидко розгорнути систему та без зусиль підключити її до пульта централізованого спостереження (ПЦС) через застосунки Ajax. ППКП має великий сенсорний екран та інтуїтивно зрозумілий інтерфейс, тож персонал може зручно переглядати інформацію про стан системи й отримувати сповіщення про тривоги. Це дає змогу оперативно дізнаватися про будь-яку подію на обʼєкті.
ППКП сумісний із пристроями для захисту від вторгнення, що відповідають стандарту EN 50131 (Grade 2), а також із рішеннями для відеоспостереження й автоматизації. Це робить його універсальним рішенням для комерційних і муніципальних обʼєктів. Система підтримує можливості візуальної верифікації тривог, які допоможуть ефективно реагувати на екстрені ситуації.

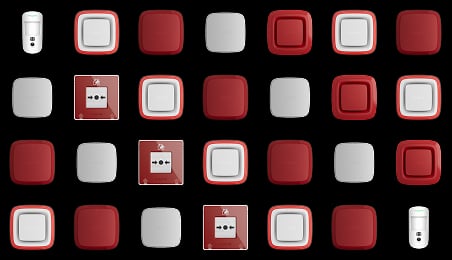

Представляємо пристрої пожежної безпеки Ajax
Перегляньте презентацію Ajax Special Event і дізнайтеся, чому ці продукти унікальні
Дивитись на YouTubeПереваги Ajax
Один пристрій — багато можливостей: пожежна безпека, захист від вторгнення, відеоспостереження й автоматизація в єдиній системі.
Зручний контроль системи на кольоровому сенсорному екрані ППКП та в застосунках Ajax, на обʼєкті чи дистанційно.
Повністю бездротове зʼєднання з пристроями завдяки власним технологіям звʼязку, що перевершують дротові альтернативи.
Швидке встановлення без клопоту — без розбирання корпусу чи програмування. Всі необхідні модулі звʼязку вже вбудовані.
Ключові можливості
Повністю бездротовий звʼязок
із дальністю до 1800 м
Дистанційне керування та налаштування в застосунках Ajax
До 200 пристроїв в одній системі
Кольоровий сенсорний IPS-екран із діагоналлю 10,1″
для керування пожежною сигналізацією
Інтуїтивно зрозуміле керування системою пожежної безпеки із сенсорного екрана ППКП
пожежна сигналізація
журнал подій
налаштування ППКП
індикація тривог і несправностей
Один ППКП для комплексної системи безпеки
пожежна безпека
захист від вторгнення
автоматизація
відеоспостереження
40 пожежних зон
До 5 ретрансляторів радіосигналу в межах однієї системи
Підключення до ПЦС
- SurGard (Contact ID)
- SIA DC-09
Світлодіодна індикація пожежних тривог і загального стану системи
Два релейні виходи для передавання подій на софт для моніторингу
- NC — несправності
- NO — пожежні тривоги
Адресність кожного пристрою системи
Вбудований зумер гучністю 60 дБ
Інформативні пуш-сповіщення
Підтримка фото- та відеоверифікації тривог
Тривога тампера
Автоматичний контроль справності й інформування про стан системи
64
сценарії автоматизації
Автоматичне оновлення прошивки

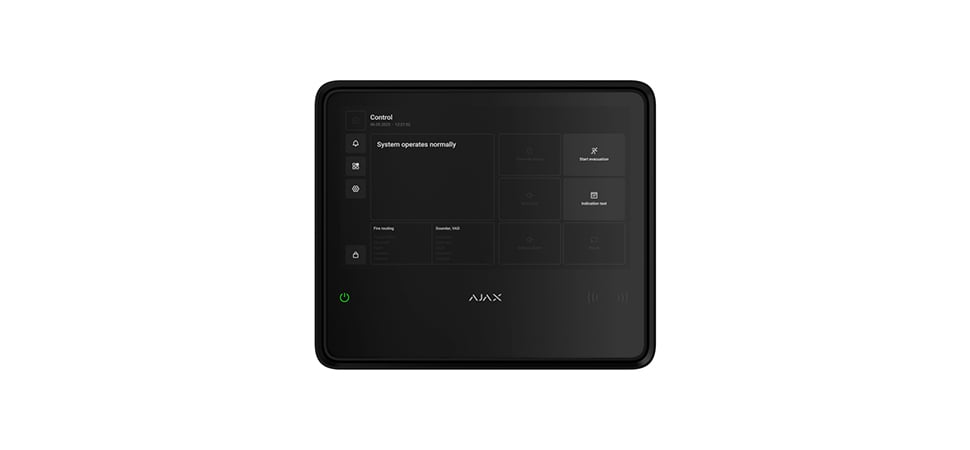

Елегантний дизайн у двох кольорах
Живлення
Мережа1
110–240 В~
Резервна батарея2
- EN54 Internal Battery (24h) 7,4 В⎓, 5 A·год
- EN54 Internal Battery (24h) 7,4 В⎓, 10 A·год
Компактний корпус
263 × 223 × 54 мм
Аксесуар GlandBox для підведення кабелів з боків
якщо кабелі не прокладені всередині стіни3
Пожежна безпека, сертифікована за стандартами EN 54
Майбутнє пожежної безпеки починається з EN54 Line — повністю бездротової системи пожежної сигналізації для комерційних і муніципальних об’єктів. Систему легко та швидко встановити навіть на масштабних проєктах. Відповідність вимогам EN 54 перевірена випробуваннями й гарантує безпрецедентну надійність. У систему також можна інтегрувати пристрої Ajax для захисту від вторгнення, відеоспостереження й автоматизації, що дає змогу розгорнути комплексну безпеку в межах однієї екосистеми.
Нагороди

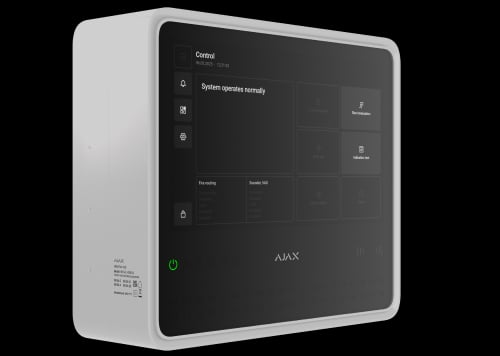

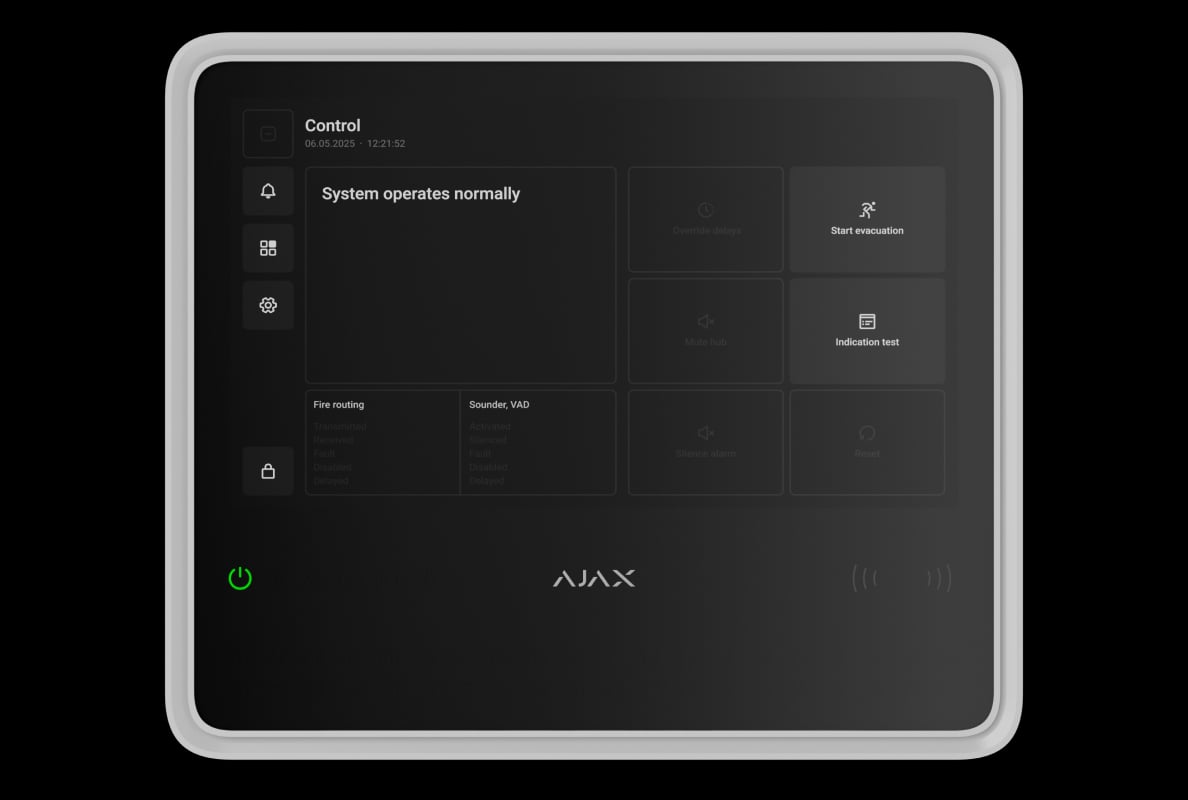

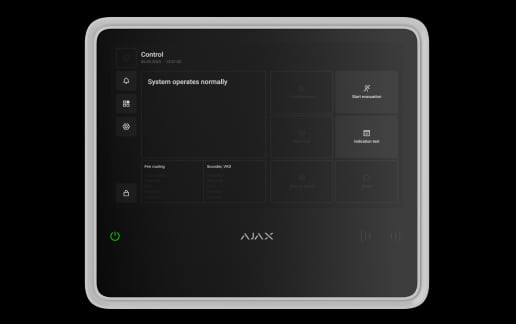

Великий екран. І ще більший контроль.
Панель керування надає миттєвий доступ до всього, що може знадобитися фахівцям із пожежної безпеки. Великий кольоровий сенсорний екран безвідмовно реагує на дотики, забезпечує плавну навігацію й легке керування системою пожежної сигналізації. Журнал подій на екрані чітко відображає, які пристрої та зони потребують уваги — жодного шансу пропустити важливе.
Вбудовані світлодіодні індикатори й зумер миттєво оповіщають про тривоги, несправності та зміни стану системи. А ще інтерфейс ППКП доступний вашою мовою — просто виберіть потрібну в налаштуваннях пристрою.
Вкладка ППКП Керування надає доступ до ключових можливостей керування пожежною сигналізацією за стандартом EN 54. В одне натискання авторизовані користувачі можуть:
- скинути стан пожежної тривоги;
- увімкнути або вимкнути сигнал евакуації;
- вимкнути або знову ввімкнути вбудований зумер ППКП;
- скинути затримки активації тривоги;
- запустити тест сигналу оповіщення.
Усі пожежні сповіщувачі й оповіщувачі згруповані у вкладці Зони. Залежно від рівня доступу, користувачі можуть переглядати статус кожного пристрою, вимикати окремі пристрої або запускати тестування.

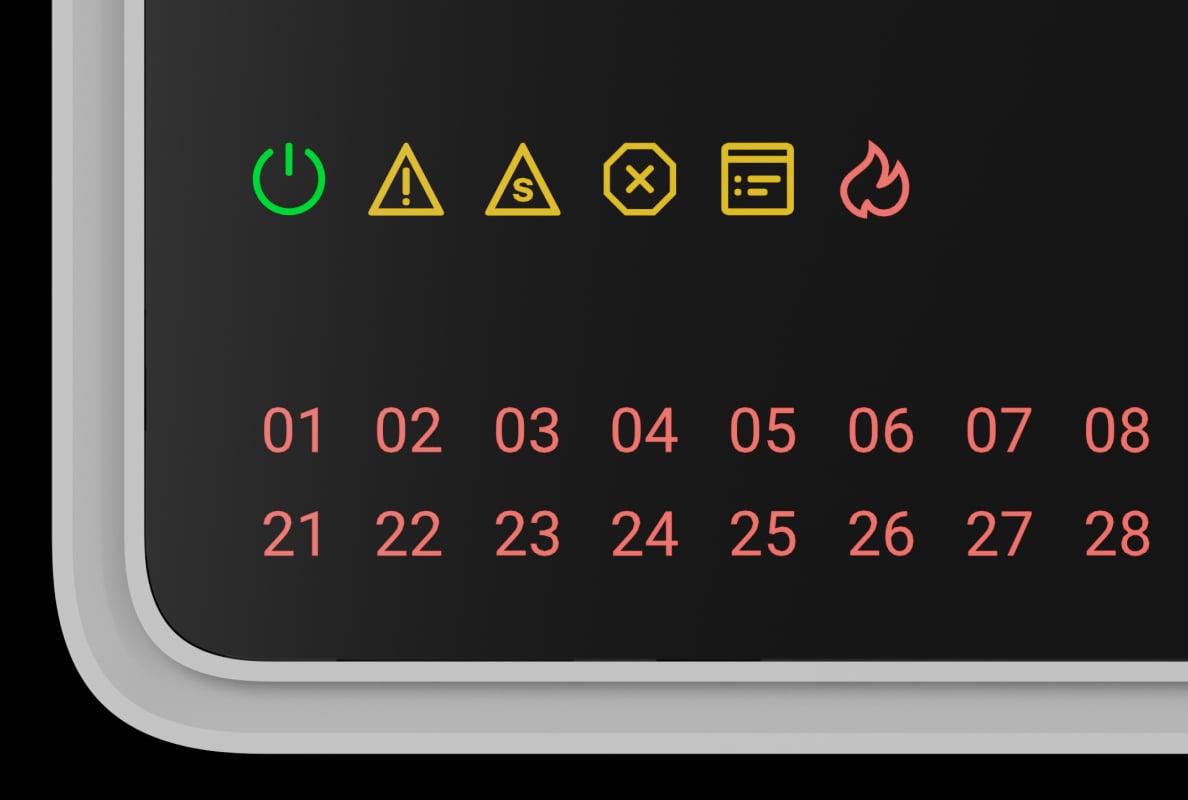

Сенсорний екран ППКП має 40 світлодіодних індикаторів для пожежних зон і шість додаткових — для відображення загального стану системи, зокрема пожежних тривог, живлення та несправностей. Вбудований зумер гучністю 60 дБ повідомляє про всі тривоги та події за допомогою звукових сигналів.
У вкладці Журнал подій на екрані ППКП відображається хронологічний перелік усіх пожежних тривог. Журнал може містити до 5000 записів із детальним описом події, назвою пристрою і точним часом, коли сталася подія.
Сенсорний екран EN54 Fire Hub Jeweller призначений лише для контролю пристроїв пожежної безпеки. Переглядати налаштування пристроїв для захисту від вторгнення, автоматизації й відеоспостереження та керувати ними можна в застосунках Ajax.

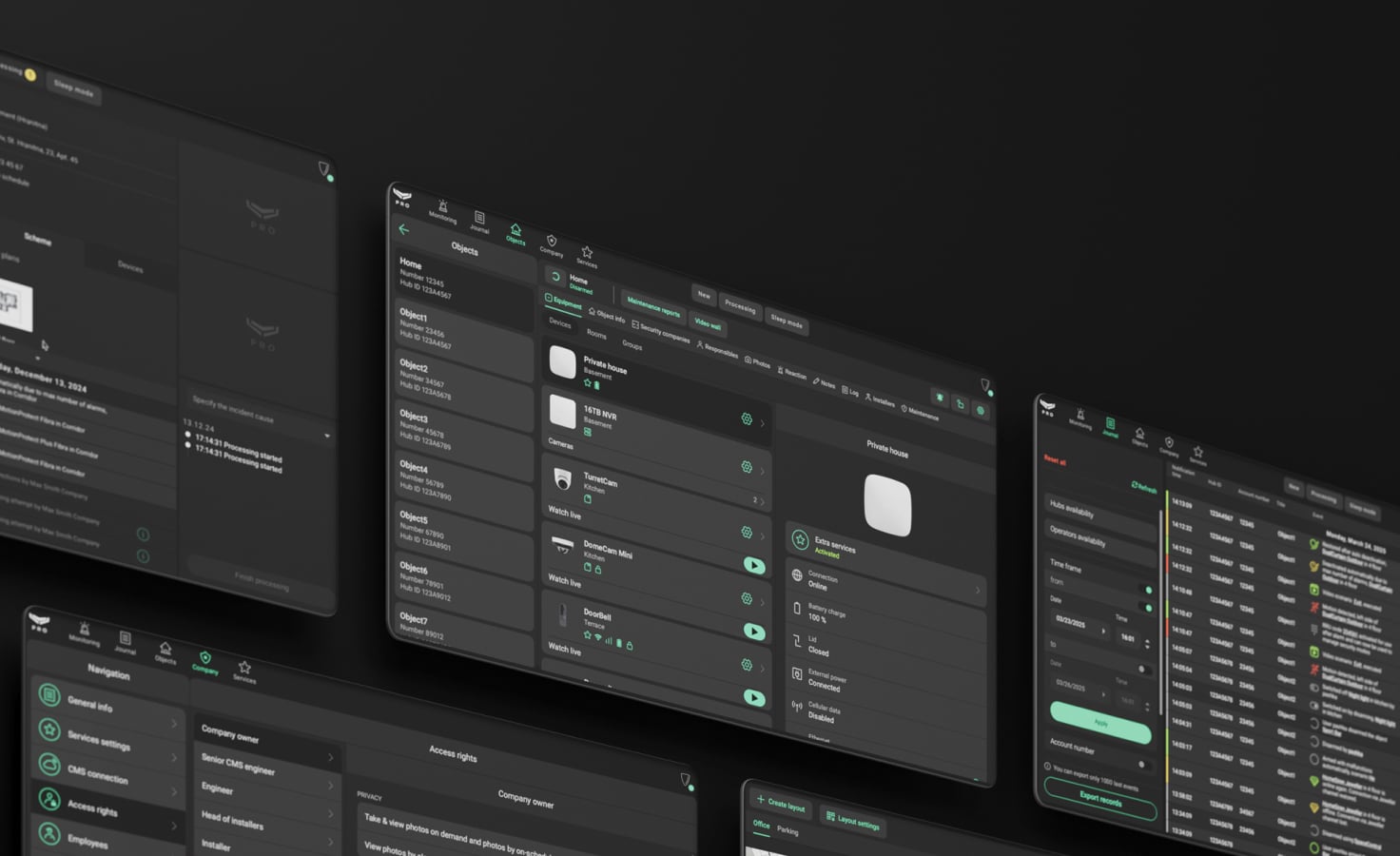

Потужний софт проти застарілих підходів
EN54 Fire Hub Jeweller працює в синергії з безплатними застосунками Ajax для смартфонів і компʼютерів. Застосунки легко інтегруються в робочі процеси фахівців із безпеки й дають змогу керувати всіма пристроями в системі: пожежною сигналізацією, захистом від вторгнення, відеоспостереженням і автоматизацією. Замість програмування й застарілих інструментів — інтуїтивно зрозумілий інтерфейс для швидкого встановлення, зручного керування й дистанційного обслуговування.
Ajax PRO: Tool for Engineers
Для інженерів монтажу
Додавайте пристрої в систему, налаштовуйте й тестуйте їх дистанційно чи на обʼєкті
Ajax Security System
Для відповідальних за пожежну безпеку осіб
Тримайте руку на пульсі завдяки миттєвим пожежним тривогам та сповіщенням про необхідність технічного обслуговування системи
Для власників обʼєктів
Миттєво дізнавайтеся про пожежу чи вторгнення, де б ви не були
Ajax PRO Desktop
Для компаній, що надають послуги моніторингу пожежної сигналізації
Обслуговуйте системи Ajax, відстежуйте тривоги й перевіряйте, чи вони реальні, за допомогою функції візуальної верифікації

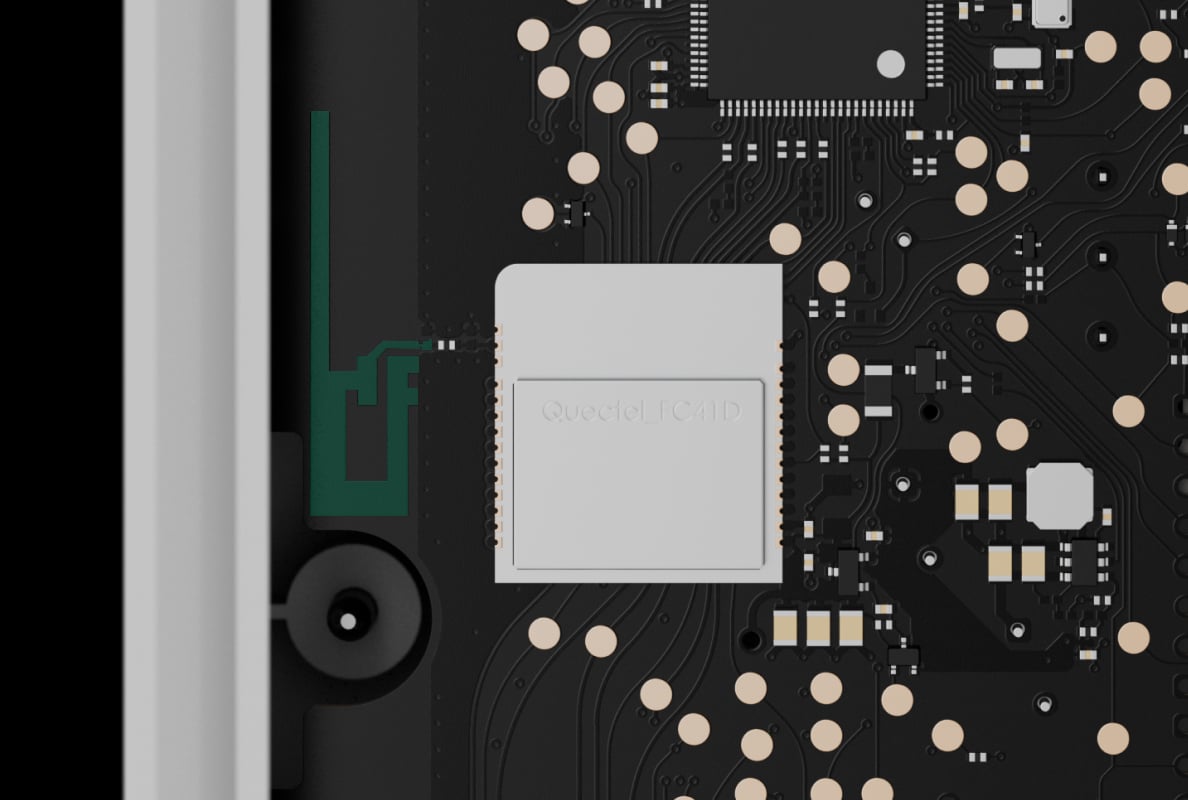

Вбудовані модулі звʼязку
EN54 Fire Hub Jeweller оснащений усіма необхідними модулями звʼязку, які відповідають вимогам стандарту EN 54-25, тож встановлювати додаткові модулі не потрібно. Таке рішення забезпечує надійний звʼязок ППКП з пожежними сповіщувачами, оповіщувачами, модулями інтеграції, кнопками для активації пожежної тривоги та іншими пристроями системи. Натискання кнопки пожежної тривоги активує оповіщувачі всього за три секунди. Водночас тривога надходить на ПЦС через Wi-Fi, Ethernet або 4G (LTE).

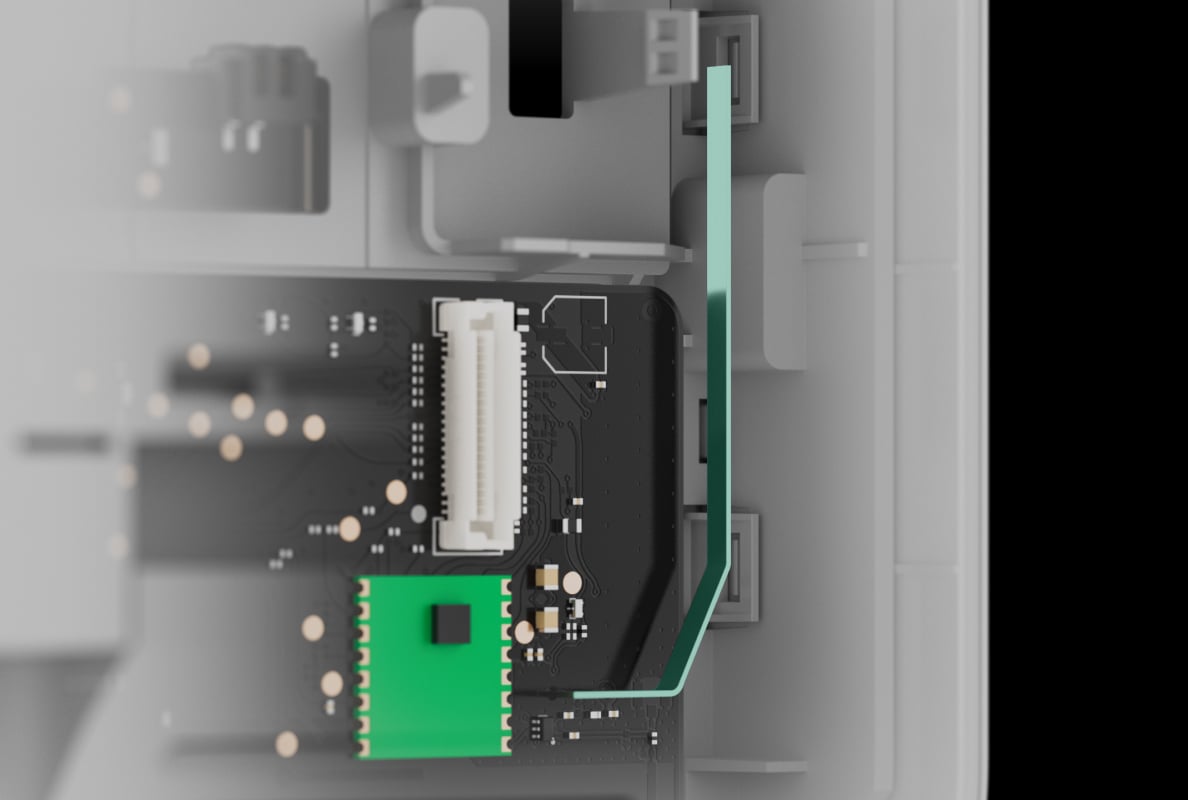

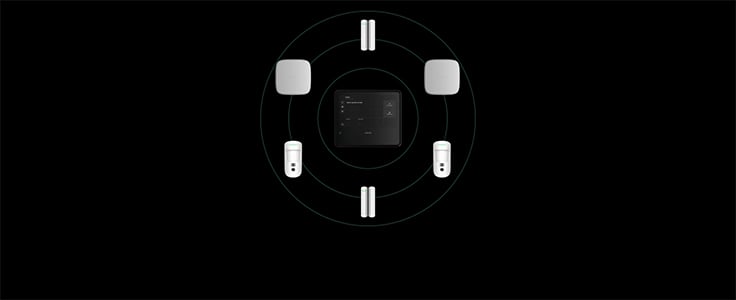

Звʼязок між ППКП та пристроями системи
Протокол Jeweller
У реальному часі передає в застосунки Ajax інформацію про стан пристроїв, тривоги, події та виміряні показники.
Протоколи Wings і TurboWings
Передають фото й відео для верифікації тривог, великі пакети даних для індивідуальних налаштувань, як-от мови інтерфейсу, та оновлення прошивки.
- Дальність бездротового звʼязку — до 1800 м
- Зашифрований двосторонній радіозвʼязок
- Сповіщення про глушіння та втрату звʼязку
- Повторне завантаження пакетів даних у разі збоїв під час передавання

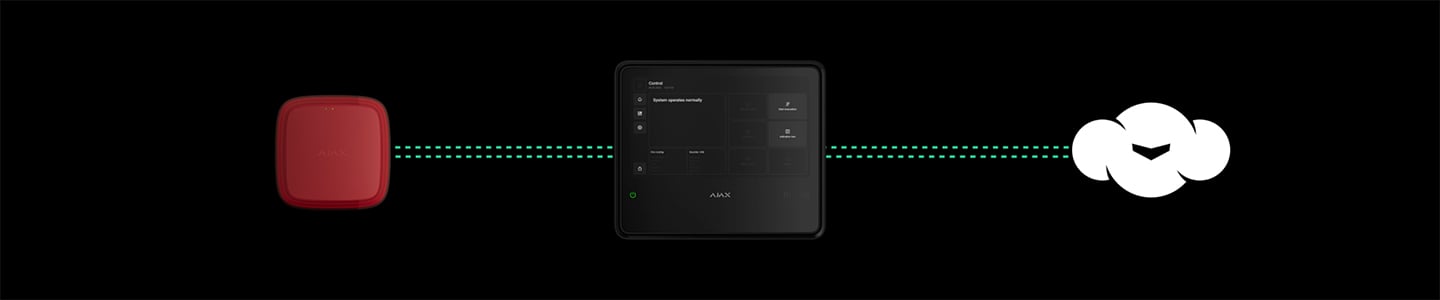

Звʼязок із сервером та застосунками Ajax
ППКП можна підключити до чотирьох провайдерів звʼязку одночасно. Ethernet і Wi-Fi використовуються як основний канал, а дві SIM-карти, що підтримують мережі 2G/4G (LTE), — як резервні. Якщо основний канал недоступний, ППКП автоматично перемикається на SIM-карту з найсильнішим сигналом. Перемикання між каналами відбувається за лічені секунди.
Ethernet
Wi-Fi
Стільниковий звʼязок: дві SIM-карти 2G/4G (LTE)
Передавання подій на ПЦС
Протокол SurGard (Contact ID)
Цей протокол зазвичай використовується у старих версіях софту для моніторингу. ППКП Ajax надсилає події на приймач SurGard за допомогою мережі PSTN або IP-протоколу. Кожна подія зашифрована в чотиризначне повідомлення у форматі Contact ID.
Протокол SIA DC-09 (на базі IP)
Більш сучасний і захищений протокол на базі IP, розроблений Асоціацією індустрії безпеки (Security Industry Association, SIA). Усі події ППКП надсилаються як зашифровані повідомлення через TCP/IP. Кожне повідомлення містить детальну інформацію, як-от тип події, час та ідентифікатор ППКП у форматі XML або як текст.
Швидке встановлення й просте налаштування
Ajax Systems змінює уявлення про те, наскільки легко й швидко можна встановити пожежну сигналізацію — це революція в галузі, що відома складністю своїх систем. EN54 Fire Hub Jeweller має повну комплектацію і готовий до роботи відразу з коробки. ППКП можна встановити за лічені хвилини, без розбирання корпусу. Вставте додаткову батарею2 у спеціальний відсік, і ППКП зможе працювати автономно 24 або 72 години (залежно від моделі батареї).
Усі пристрої системи можна додавати й налаштовувати зі смартфона або компʼютера за допомогою застосунків Ajax. Не потрібно самостійно програмувати складні алгоритми — усе можна налаштувати за допомогою зрозумілих вказівок та інтуїтивного інтерфейсу.

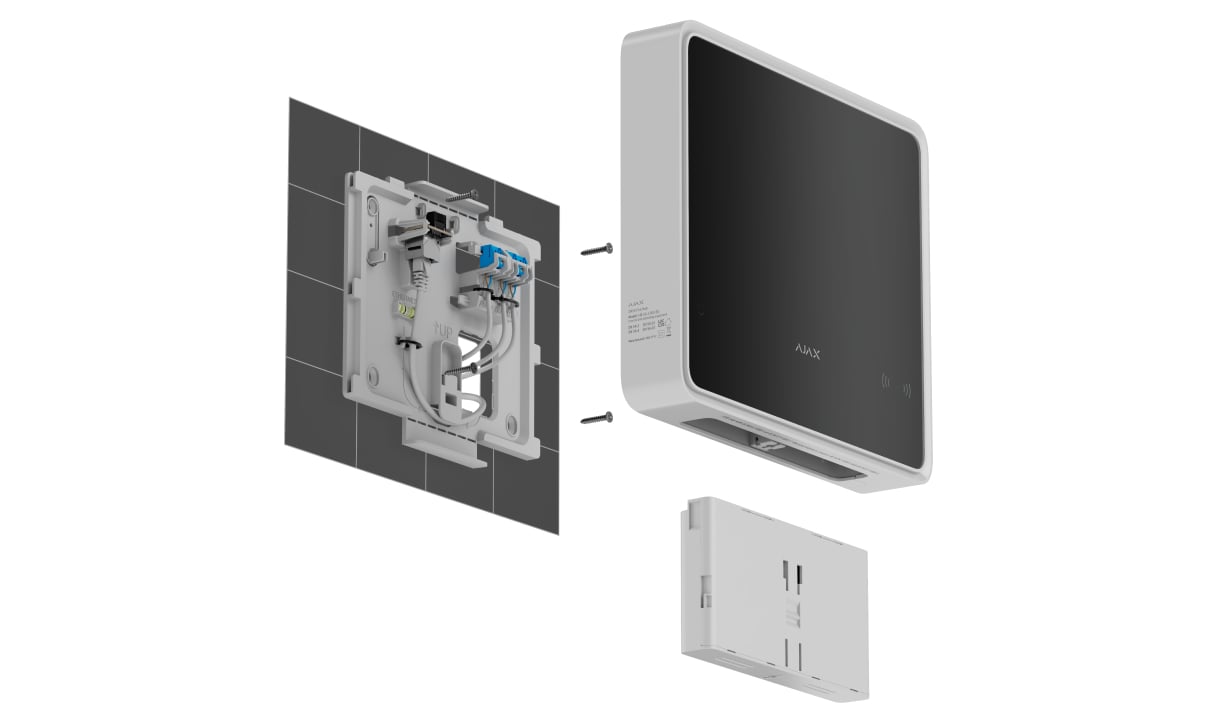

Щоб встановити ППКП, розбирати корпус не потрібно: пристрій легко кріпиться на панель SmartBracket. У комплект входять усі необхідні кріплення, щоб інженер монтажу міг без зусиль встановити пристрій на стіну. Якщо кабелі не прокладені всередині стіни, можна використовувати аксесуар GlandBox для підведення кабелів з боків через кабельні вводи.
Монтаж без розбирання корпусу
Можливість підвести кабелі з боків завдяки аксесуару GlandBox
Наявність усіх необхідних кріплень у комплекті

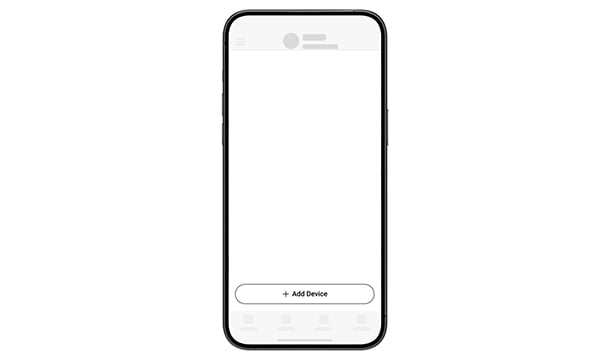

Щоб додати ППКП в систему, підʼєднайте його до джерела живлення (мережі або резервної батареї2) та підключіть до інтернету. Потім відскануйте QR-код або введіть ідентифікатор ППКП власноруч. Після цього ППКП отримує початкову назву й налаштування, що підійдуть для більшості варіантів використання.

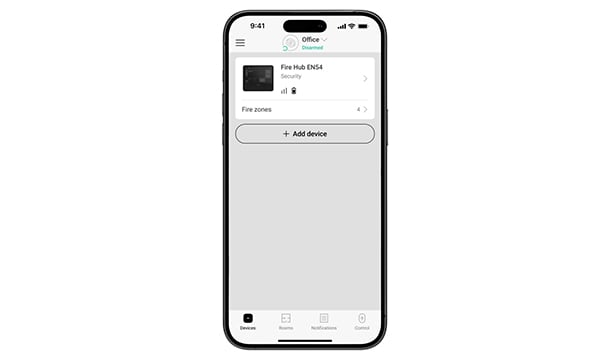

Додавання в систему за допомогою QR-коду
Жодного програмування
Універсальні початкові налаштування
Інтуїтивні застосунки Ajax забезпечують просте обслуговування та керування зі смартфона або компʼютера, де б ви не були. Усе, що потрібно — це доступ до інтернету. Інженери повністю поінформовані та контролюють ситуацію — так, ніби вони працюють із системою безпосередньо на обʼєкті.

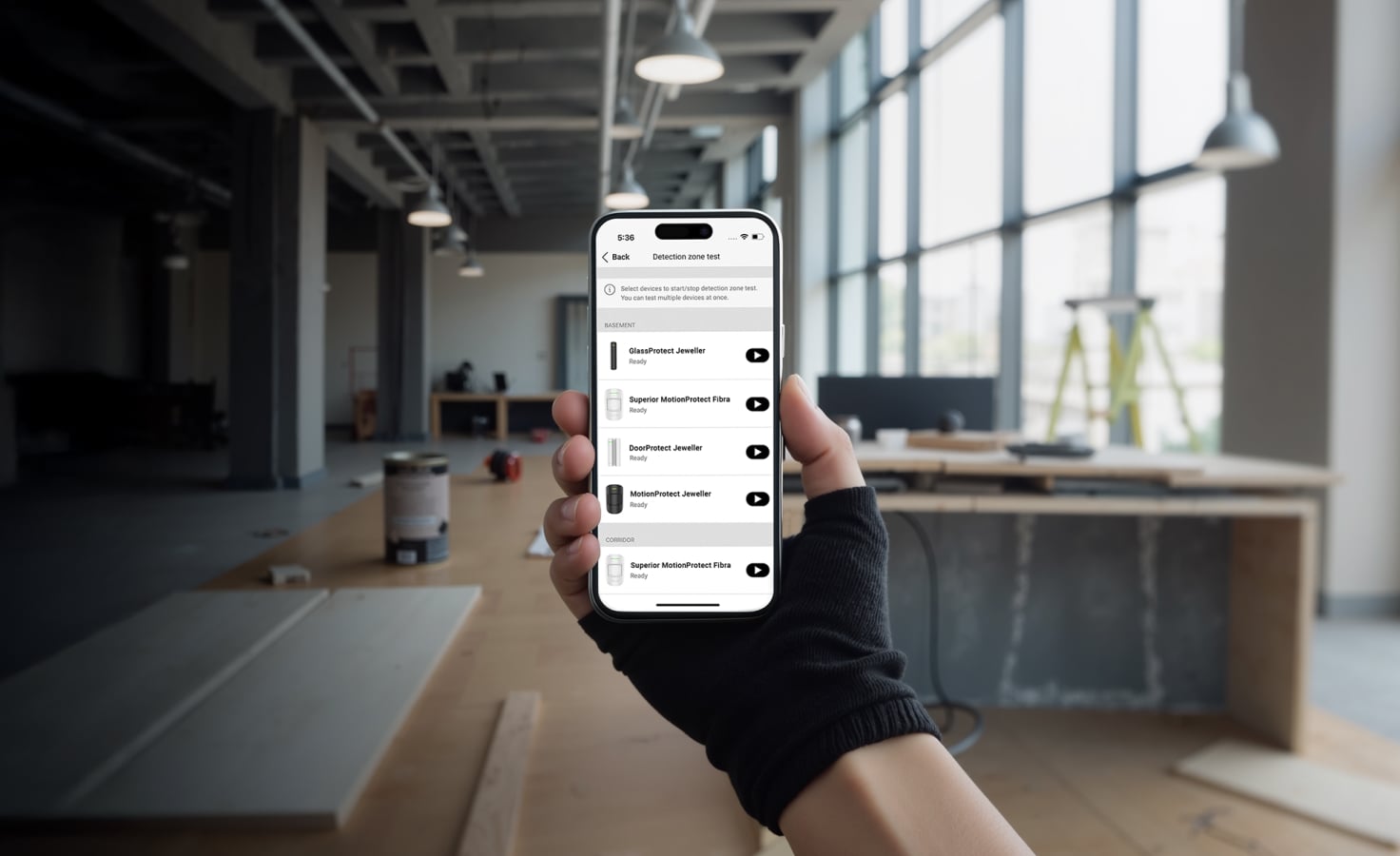

Налаштування й тестування дистанційно або на обʼєкті
Застосунки для iOS, Android, macOS та Windows
Облікові записи для компаній, інженерів та фахівців із пожежної безпеки
Система Ajax передає тривоги в застосунок Ajax PRO Desktop або будь-який сторонній софт для моніторингу — менш ніж за секунду. Сповіщення містять усю необхідну інформацію: назву пристрою, його місце розташування та час події. Охоронна компанія також може використовувати фото- або відеоверифікацію, щоб побачити причину тривоги.
Адресність кожного підʼєднаного пристрою
Миттєві пуш-сповіщення
Моніторинг тривог у застосунку Ajax PRO Desktop або сторонньому софті для моніторингу
Для пожежної безпеки — і не тільки
EN54 Fire Hub Jeweller — це не просто ППКП для пожежної сигналізації, а універсальне рішення для побудови комплексної системи безпеки. Він може працювати як суто пожежна сигналізація або як частина інтегрованої системи, що обʼєднує пожежну безпеку, захист від вторгнення, автоматизацію і відеоспостереження.
Захист від пожежі
- Повна відповідність стандарту EN 54 та BOSEC

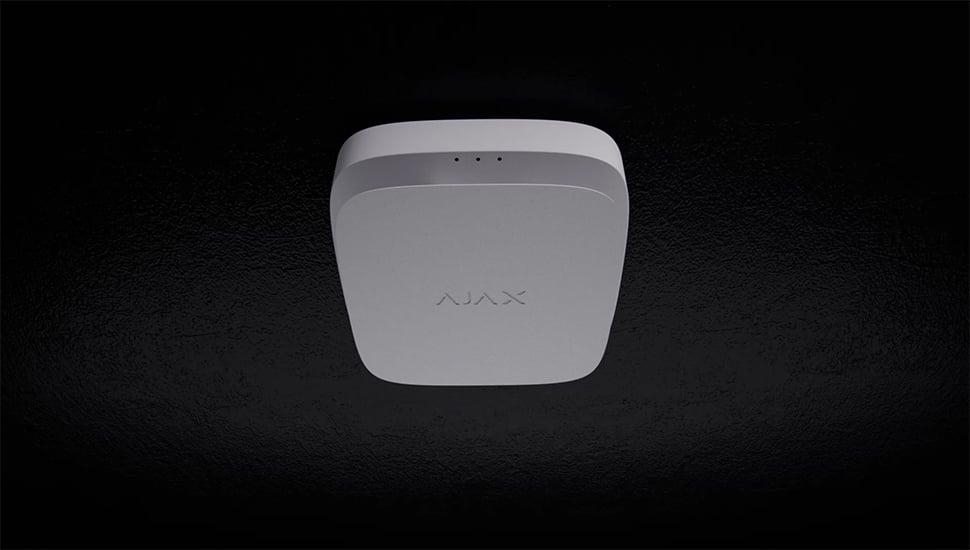

- Надійне виявлення диму та стрімкого підвищення температури
- Звукова та візуальна індикація, що відповідає суворим нормативним вимогам
- Автоматичне керування протипожежним та евакуаційним обладнанням у разі пожежної тривоги
- Керування системою за допомогою великого сенсорного екрана ППКП або застосунків Ajax
Захист від пожежі та вторгнення
- Відповідність стандартам EN 54 та EN 50131 (Grade 2)
- Пожежна безпека, захист від вторгнення, відеоспостереження та автоматизація в єдиній системі
- Підтримка візуальної верифікації тривог, що дає змогу швидше ідентифікувати загрози та реагувати на них
- Розширені можливості системи завдяки автоматизації
- Повний контроль над усіма пристроями в застосунках Ajax для смартфонів та компʼютерів

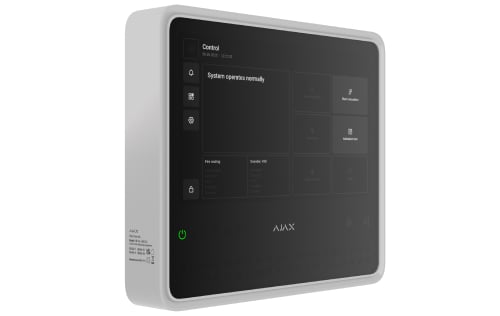

Залізо, що витримує час
Кольоровий сенсорний IPS-екран із діагоналлю 10,1″
для керування системою пожежної сигналізації
Світлодіодна індикація
для відображення всіх обовʼязкових станів і подій, а також окремих зон

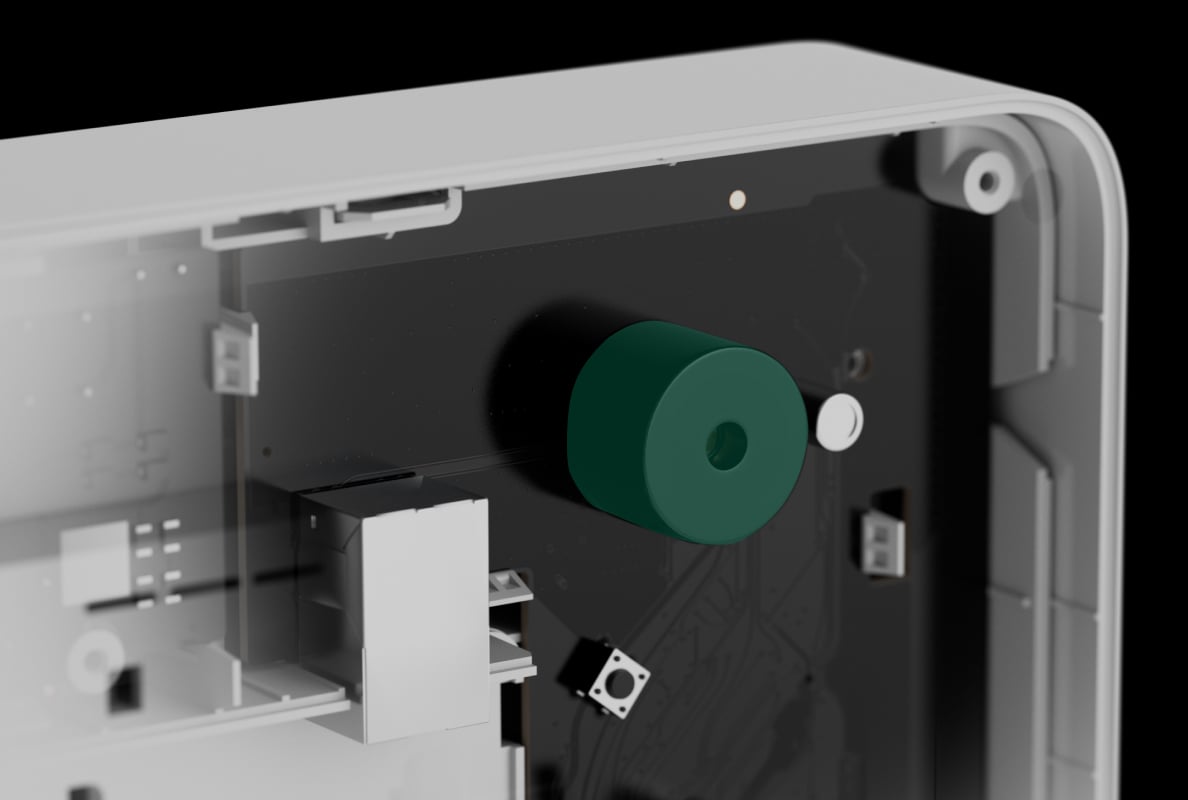

Зумер гучністю 60 дБ
для інформування про пожежні тривоги та несправності

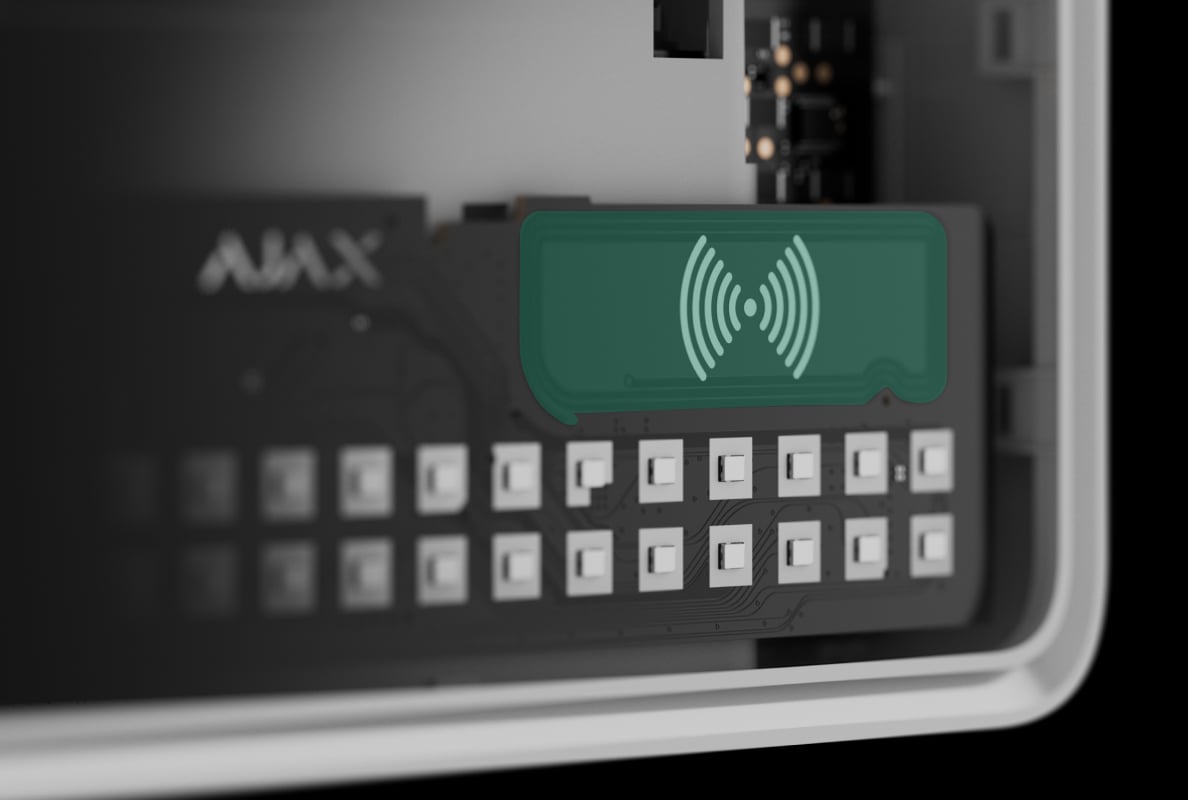

Зчитувач пристроїв із чипами DESFire®
для безконтактного доступу за допомогою брелоків Tag або карток Pass

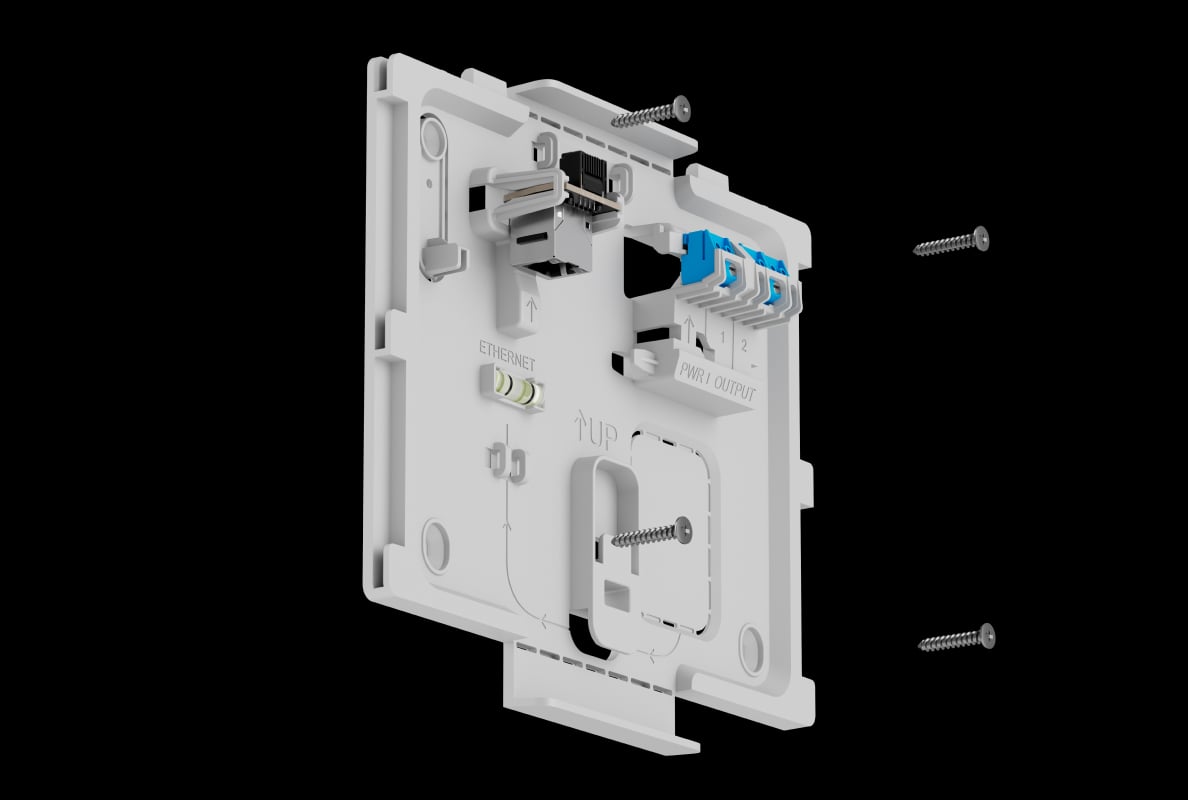

Кріпильна панель SmartBracket
для встановлення ППКП без розбирання корпусу

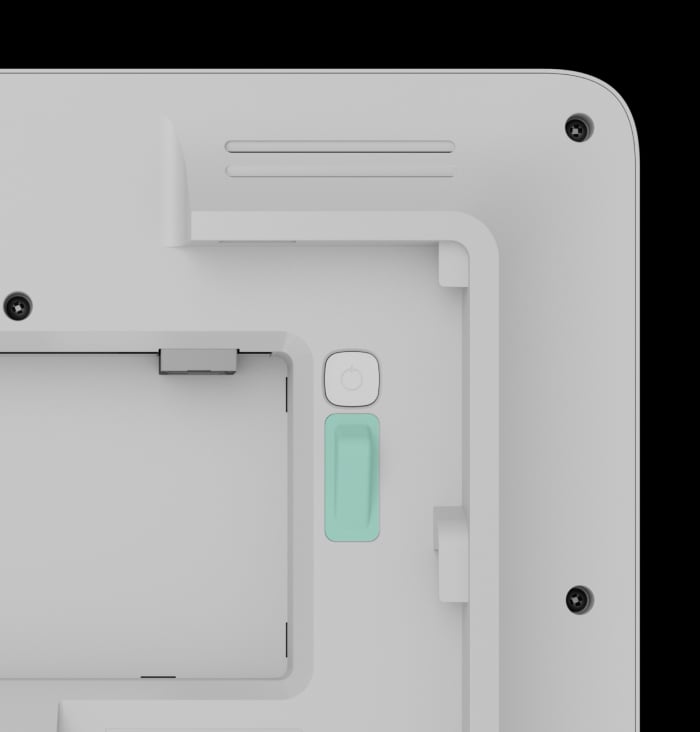

Відсік для внутрішньої батареї
з можливістю швидко замінити батарею без вимкнення ППКП
Релейні виходи NC та NO
для передавання пожежних тривог і даних про несправності

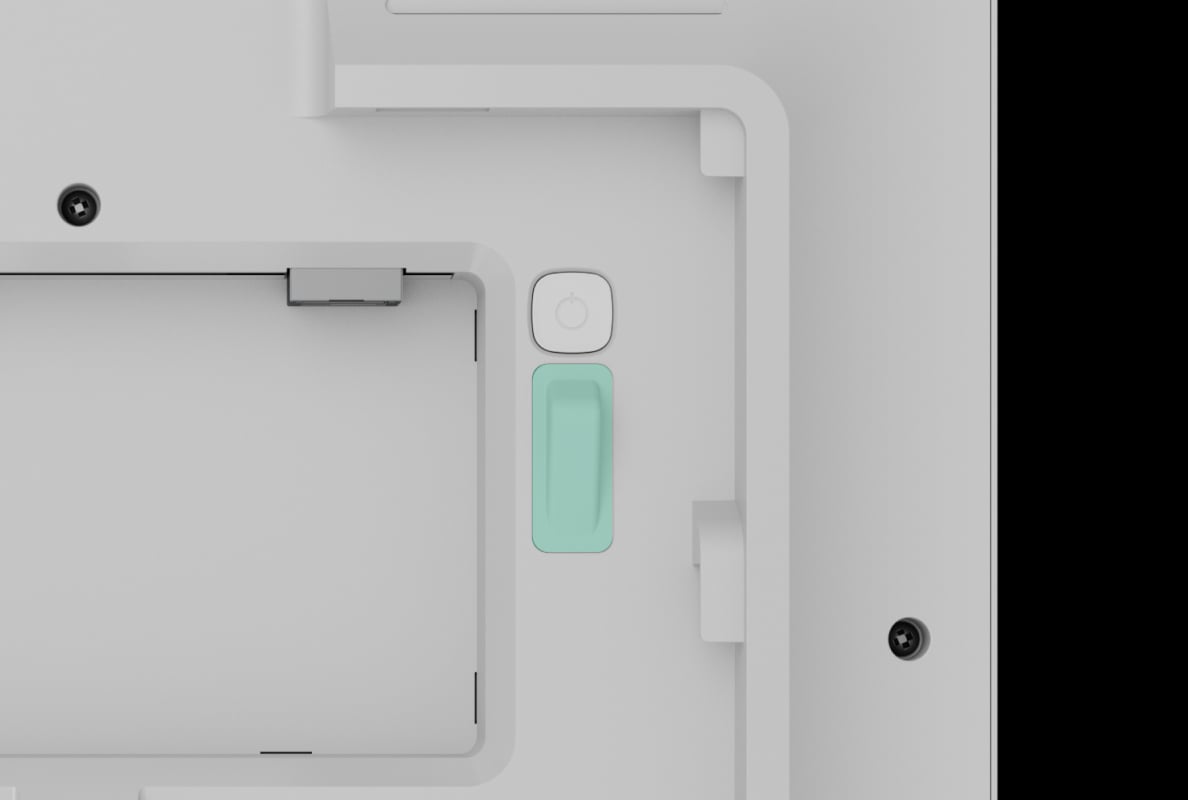

Кнопка тампера
для виявлення спроб відірвати ППКП з поверхні або зняти його з кріпильної панелі

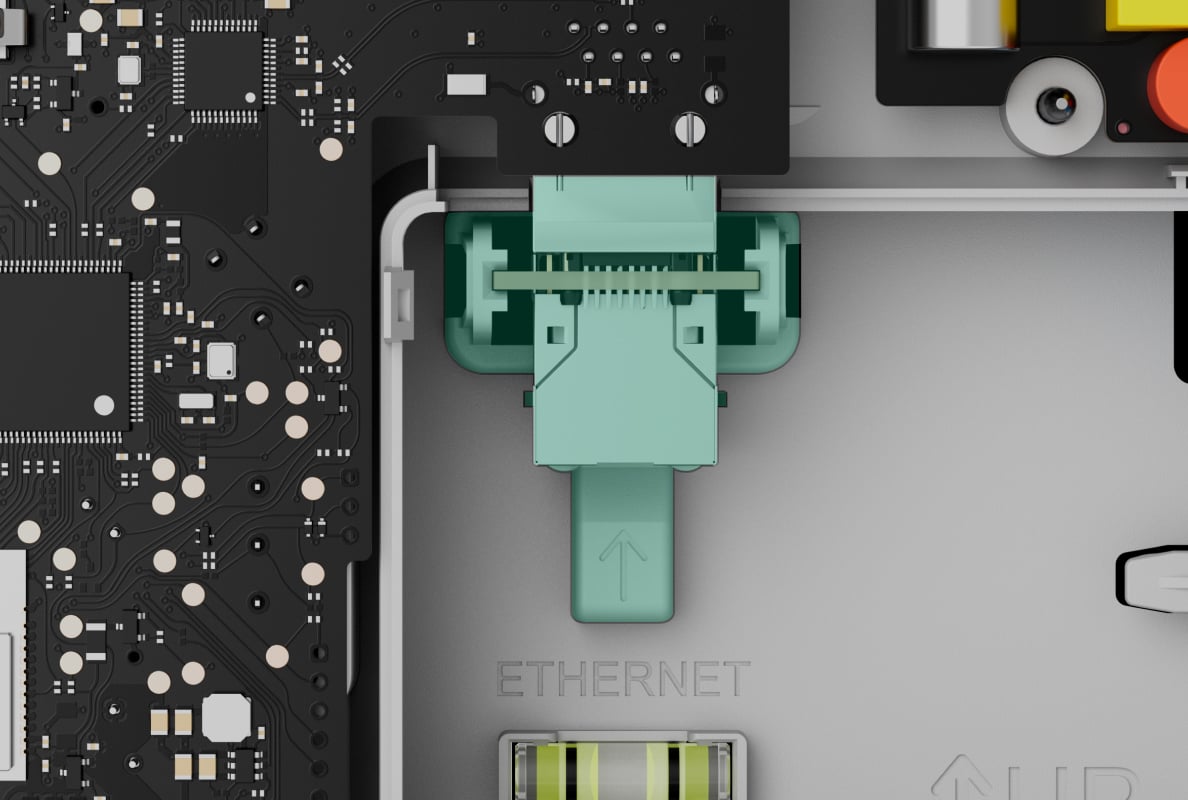

Роз’єм для кабелю Ethernet
для підключення ППКП до інтернету
Антена для Wi-Fi звʼязку
для підключення ППКП до інтернету

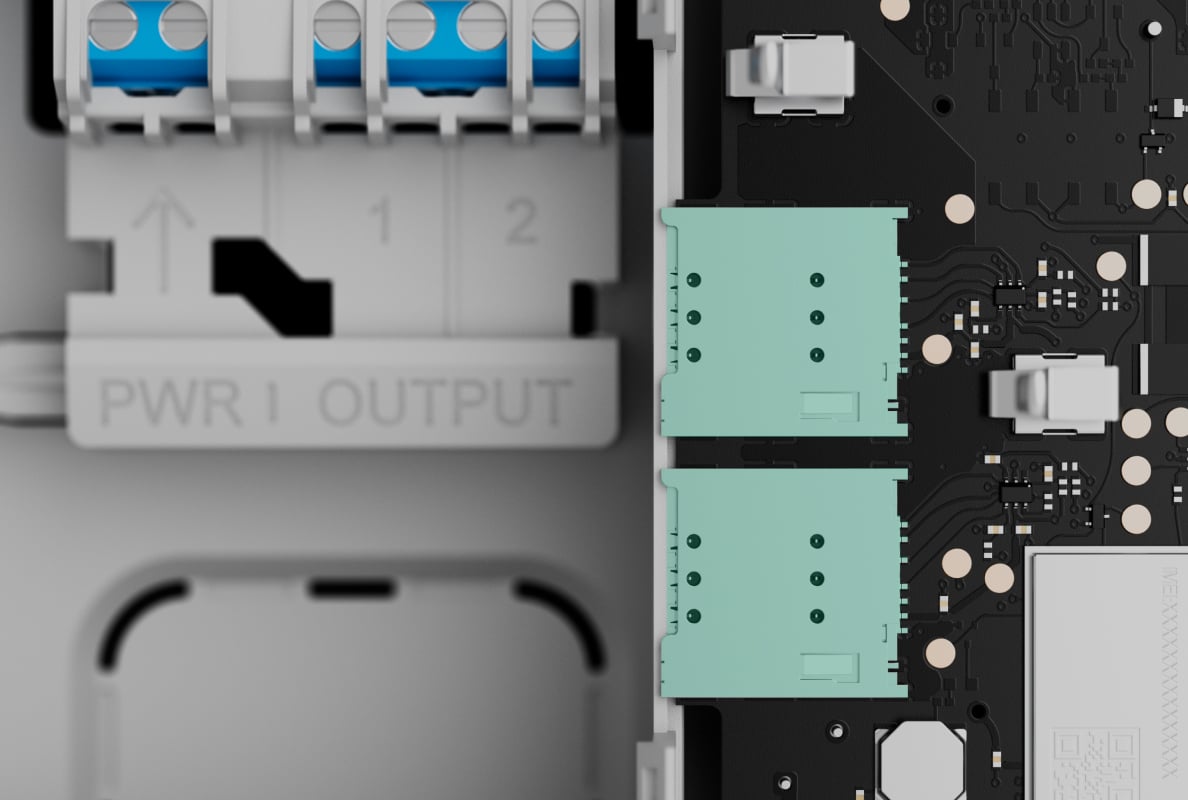

Два слоти для SIM-карт
для підключення ППКП до інтернету за допомогою стільникового звʼязку
Антена Jeweller
для звʼязку ППКП з пристроями системи
Антена Wings
для звʼязку ППКП з пристроями системи
Швидка та безпечна автентифікація

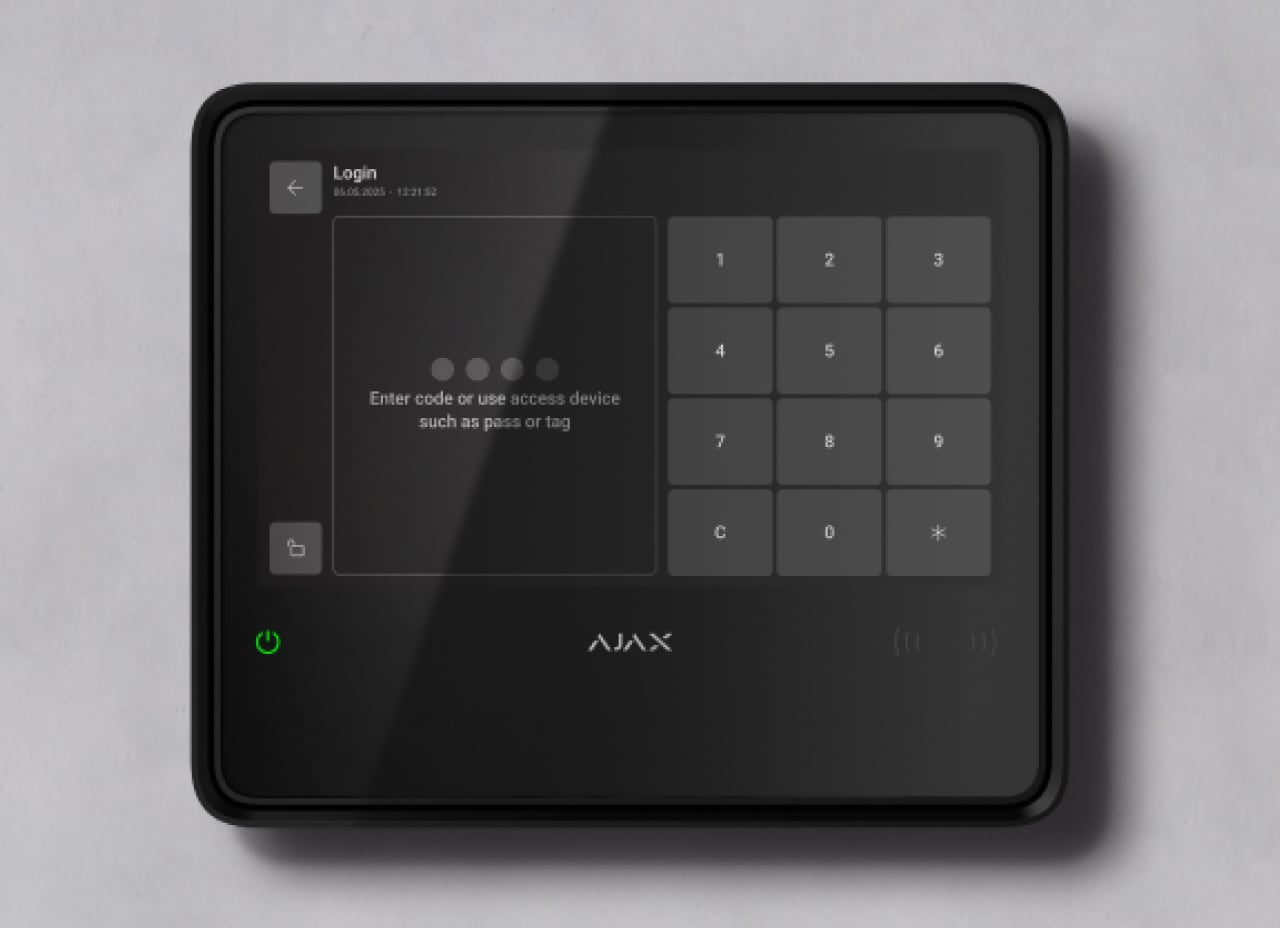

ППКП підтримує два прості способи автентифікації користувачів: за допомогою персональних кодів або з безконтактними пристроями доступу Ajax, як-от картка Pass або брелок Tag. Щоразу, коли хтось використовує пристрій доступу або код, це фіксується й відображається в застосунках і на екрані ППКП, тож кожну спробу автентифікації можна легко відстежити. Власники обʼєктів можуть дистанційно надавати, скасовувати або змінювати права доступу фахівців із пожежної безпеки або інших користувачів — варто лише відкрити застосунок.
Код
EN54 Fire Hub Jeweller підтримує до 200 персональних кодів доступу. Керувати кодом і правами доступу кожного користувача можна дистанційно в реальному часі за допомогою застосунків Ajax — виїжджати на обʼєкт не потрібно. Якщо код було скомпрометовано, його можна змінити за лічені секунди.
Картка Pass і брелок Tag
НЕЗАБАРОМ
Ajax Pass або Tag дають фахівцю з пожежної безпеки можливість авторизуватися одним рухом: варто лише піднести картку чи брелок до зчитувача ППКП. Усі випадки використання пристроїв безконтактного доступу фіксуються в журналі подій. Адміністратор може в будь-який момент скасувати, обмежити або призупинити права доступу.
Безпека без перешкод

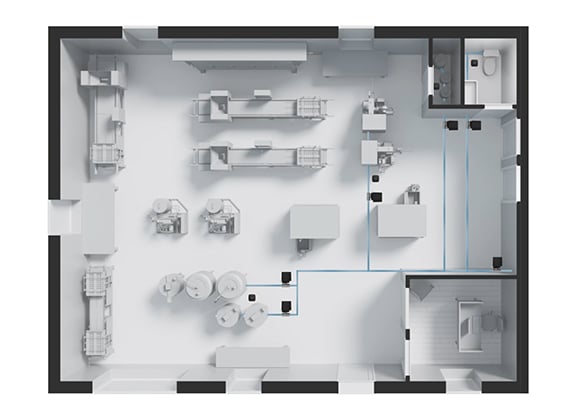

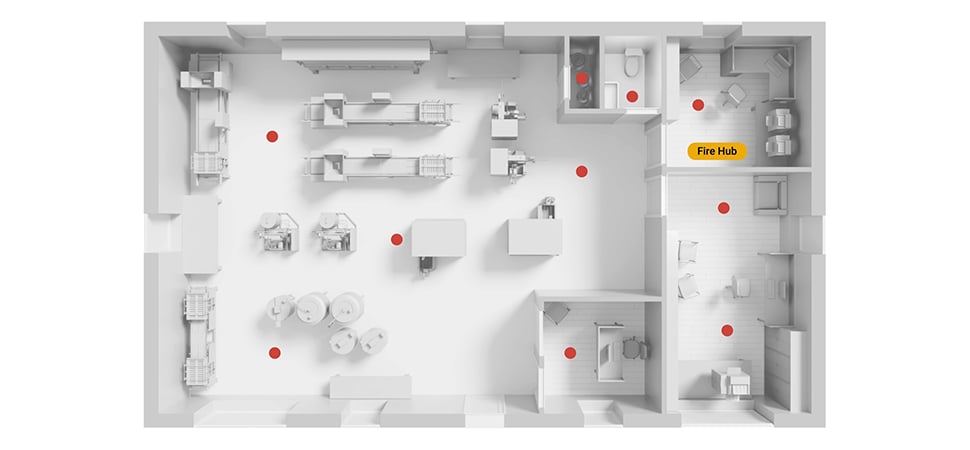

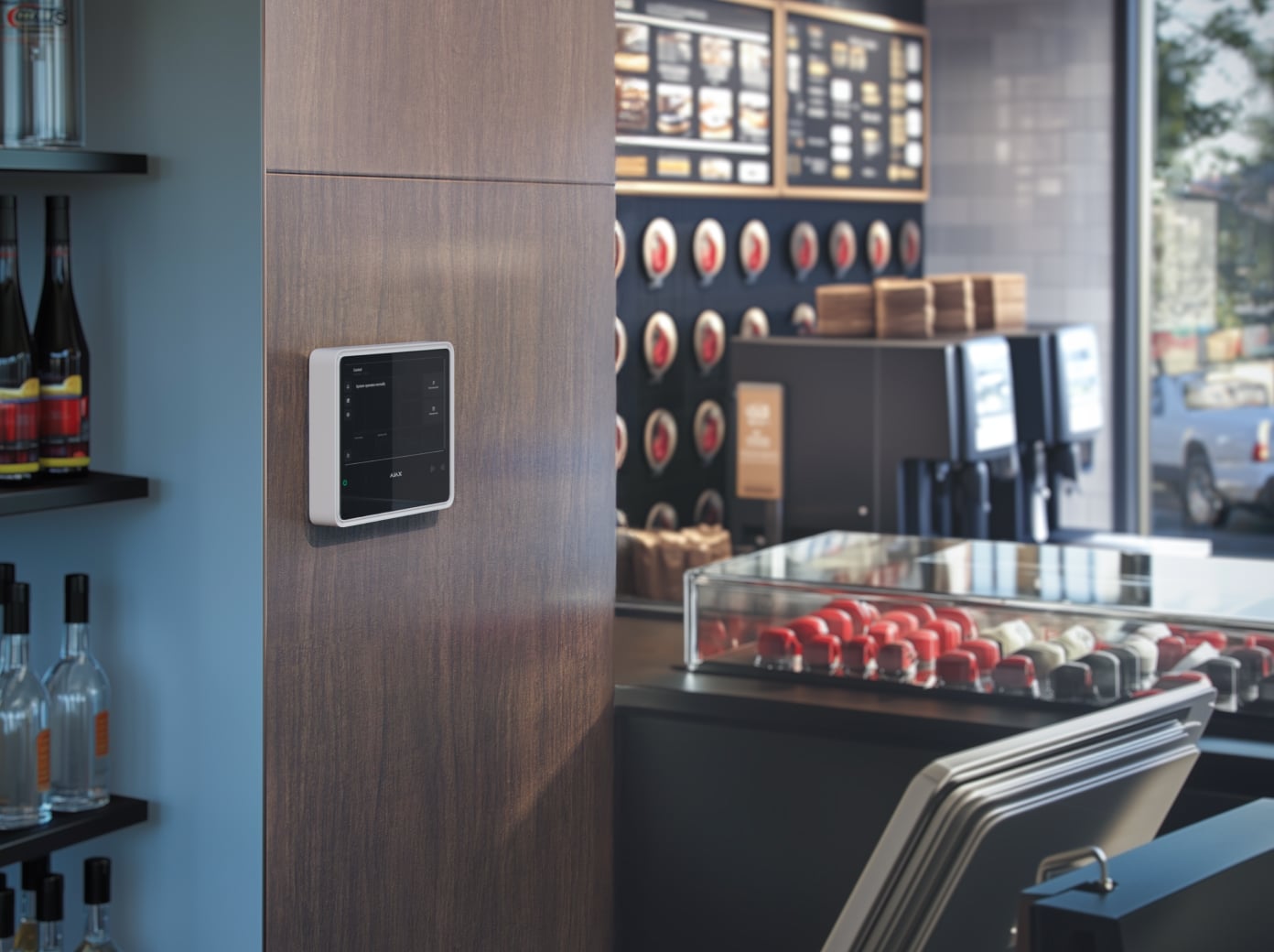

EN54 Line підходить для найрізноманітніших обʼєктів: від маленьких ресторанів і АЗС до шкіл і офісних будівель. ППКП підтримує бездротовий звʼязок із підключеними пристроями на відстані до 1800 метрів, тому система надійно працюватиме навіть у великих приміщеннях.
Щоб збільшити дальність, до ППКП можна підʼєднати ретранслятор радіосигналу EN54 Fire ReX Jeweller — у бездротовий спосіб і через Ethernet. Система Ajax може одночасно підтримувати до 5 ретрансляторів, які розширюють зону покриття радіомережі вдвічі. Це ідеальне рішення для багатоповерхових будівель або приміщень із товстими стінами, адже пристрої можуть так само надійно працювати на більшій відстані.
- Діапазон звʼязку між ППКП і пристроями — до 1800 м
- Зона покриття однієї системи з 5 ретрансляторами радіосигналу — до 35 км²
- Підтримка будь-яких комбінацій пристроїв у межах лімітів ППКП
200
адресних пристроїв
40
пожежних зон
25
груп охорони

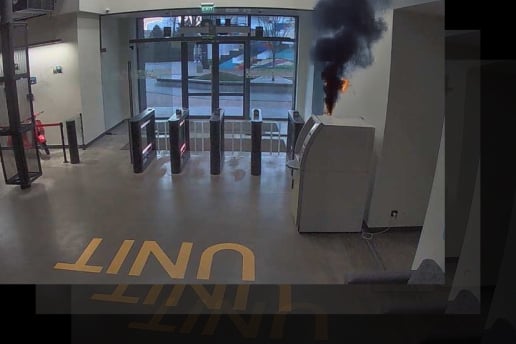

Візуальна верифікація тривог
ППКП підтримує фото- та відеоверифікацію тривог за допомогою датчиків Ajax серії MotionCam та камер відеоспостереження. Інтегровані в єдину потужну систему, ці пристрої максимально розкривають свій потенціал. Вони допомагають швидко оцінити ситуацію, вберегти користувачів від зайвих хвилювань, а охоронні компанії — від марних виїздів.
Пожежу виявлено
Тривогу активовано
Причину пожежі зафіксовано
Рух виявлено
Тривогу активовано
Докази надіслано
Автоматизація для посилення безпеки
EN54 Fire Hub Jeweller підтримує до 64 сценаріїв автоматизації, забезпечуючи гнучкість у налаштуванні системи безпеки відповідно до конкретних потреб кожного обʼєкта. За допомогою модуля EN54 I/O Module (2X2) Jeweller система може керувати обладнанням для пожежної безпеки: запускати системи голосової евакуації PAVA & VACIE, відмикати електричні замки, вмикати світлодіодні покажчики шляхів евакуації або блокувати доступ до ліфтів. Усі автоматизовані дії будуть виконані, навіть якщо ППКП не в мережі.
Якщо в системі є пристрої для захисту від вторгнення, автоматизація отримує ще більше можливостей. ППКП може перекрити воду в разі протікання або увімкнути вентиляцію, якщо рівень CO₂ перевищить норму. Користувачі також можуть автоматизувати керування освітленням, ролетами та гаражними воротами за зміною режиму охорони, розкладом, натисканням кнопки або спрацюванням датчиків.
Автоматичне керування евакуаційними виходами
У разі пожежі система автоматично відмикає двері евакуаційних виходів, щоб люди безперешкодно покинули приміщення.
Візуальна верифікація за розкладом
Датчики Ajax MotionCam можуть робити фото за розкладом, щоб ситуацію на обʼєкті можна було контролювати навіть без цілодобового відеоспостереження.
Автоматичне перекривання води
Система автоматично перекриває воду за сім секунд, якщо датчик протікання LeaksProtect Jeweller або сторонній пристрій виявляє витік води.
Стабільна робота навіть без електропостачання
Основне джерело живлення
ППКП має клеми1 для підʼєднання живлення безпосередньо від мережі 110–240 В, 50/60 Гц.
Резервна батарея
ППКП має відсік для встановлення резервної батареї2: EN54 Internal Battery (24h) або EN54 Internal Battery (72h). Перша батарея забезпечує до 24 годин автономної роботи4, а друга — до 72. Батареї можна замінити будь-коли без вимкнення ППКП.
Жодних затримок, зависань і вірусів
EN54 Fire Hub Jeweller використовує OS Malevich — операційну систему реального часу від Ajax Systems. Вона надзвичайно надійна, стійка до кібератак і захищена від вірусів. Від натискання у смартфоні до завантаження чи виконання дії проходить менш ніж секунда. Так само блискавично виконуються і сценарії автоматизації.
ППКП оновлюється дистанційно через інтернет і може передавати оновлення на всі пристрої системи через протокол Wings. З кожним оновленням підвищується загальна ефективність системи та зʼявляються нові функції. Тому пристрої Ajax постійно вдосконалюються й залишаються актуальними впродовж років.
Взаємоконтроль елементів системи
Усі пристрої Ajax виконують автоматичну самодіагностику та передають дані про свій стан на ППКП. Безперервно контролюються основні параметри, як-от стан кнопки тампера, сенсорів, зв’язку й живлення. Сервер Ajax Cloud контролює зв’язок між ППКП і застосунками Ajax, гарантуючи надсилання миттєвих сповіщень на ПЦС, охоронним компаніям і користувачам. У випадку будь-якої несправності чи втрати звʼязку фахівець із пожежної безпеки одразу отримує всю необхідну інформацію, щоб надати відповідні послуги.
Автоматична самодіагностика пристроїв зі звітуванням про їхні стани
Регулярні опитування для відображення поточного стану пристрою в застосунках
Миттєві сповіщення про необхідність технічного обслуговування
Стійкість до саботажу
Комплексне рішення для захисту будь-якого обʼєкта

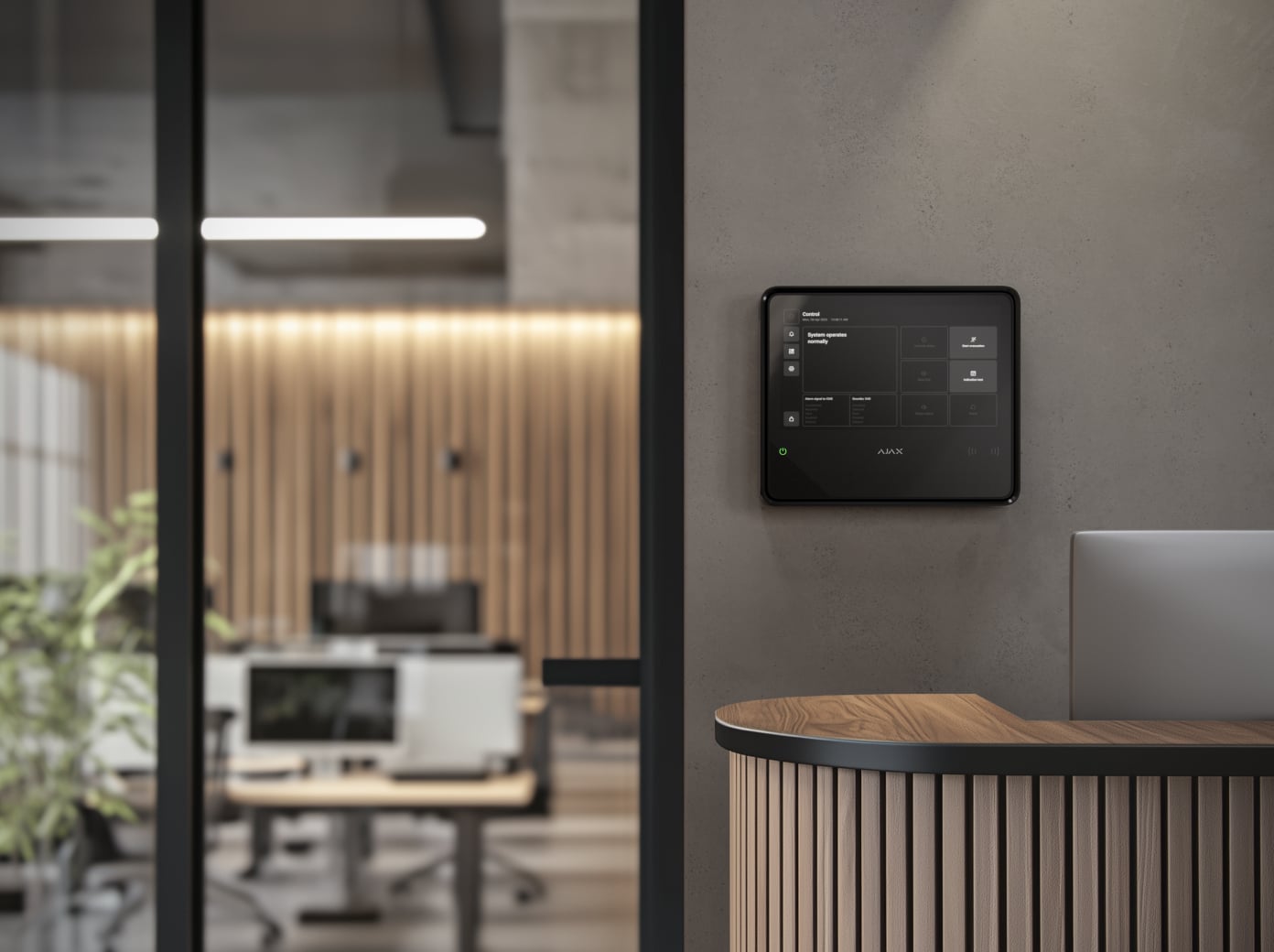

Офіс або бізнес-центр
Історична памʼятка
Кавʼярня
Ресторан або готель
Кабель живлення не входить до комплекту.
Батареї продаються окремо і не входять до комплекту EN54 Fire Hub Jeweller.
Кабельні вводи не входять до комплекту.
Пристрій автономно працює протягом указаного часу за таких налаштувань ППКП: дисплей завжди активний, підключення до інтернету — через Wi-Fi, Ethernet і стільниковий звʼязок (LTE).
